Comment intégrer facilement une climatisation VRV/DRV à une GTB sur un petit site ?

7 minutes de lecture

Automatismes

La gestion des dispositifs de climatisation contribue au confort thermique et à l’efficacité énergétique des bâtiments tertiaires. Hôtels, immeubles de bureaux ou environnements techniques sensibles, les systèmes VRV/DRV se distinguent par leur performance et leur modularité. Quels sont les atouts d’un VRV climatisation ? Comment la passerelle CoolMaster facilite-t-elle son intégration à votre GTB ?

Comment intégrer facilement une climatisation VRV/DRV à une GTB sur un petit site ?
Comment intégrer facilement une climatisation VRV/DRV à une GTB sur un petit site ?

Système VRV/DRV : définition


Les systèmes de climatisation VRV (Volume de Réfrigérant Variable), marque commerciale déposée par Daikin, qui fut le premier fabricant à lancer cette technologie, désignent une solution de climatisation à détente directe. Le terme générique pour ce type d’équipement est DRV (Débit de Réfrigérant Variable) en français et VRF (Variable Refrigerant Flow) en anglais. Ces systèmes fonctionnent grâce à un ou plusieurs groupes extérieurs qui alimentent une plusieurs unités intérieures via des tubes en cuivre frigorifique et des dérivations.

Multizone, cette technologie peut être réversible et assurer une fonction de chauffage et de refroidissement. Certains modèles vont encore plus loin avec un système à récupération de chaleur, comme les DRV à trois tubes qui permettent de chauffer et de refroidir simultanément différentes zones en transférant la chaleur récupérée d’un espace à un autre.

Grâce à un compresseur à vitesse variable et à des détendeurs électroniques, les systèmes VRV/DRV ajustent précisément la puissance selon les besoins des zones desservies, modulant en temps réel le débit de réfrigérant dans les unités intérieures. Cette flexibilité d’adaptation permet de réduire la consommation d’énergie et d’améliorer l’efficacité énergétique des installations.

En neuf comme en rénovation, ces fonctionnalités en font un équipement incontournable pour les bâtiments intelligents (hôtels, bureaux sur plusieurs étages, salles de conférences etc.).

VRV climatisation : pour quels types d’utilisateurs ?

Grâce à leur modularité et à leur capacité à gérer de nombreuses zones indépendantes, les systèmes VRV/DRV climatisation conviennent à une large variété de bâtiments tertiaires et résidentiels.

En effet, les besoins en froid et en chaud peuvent beaucoup varier d’un local à un autre sans que le confort ne soit impacté.

Ces climatisations sur mesure sont tout indiquées dans les hôtels, car elles permettent un contrôle individuel de la température pour chaque chambre tout en climatisant les espaces communs (réception, restaurant, salles de conférence). En outre, la qualité de l’air est assurée.

De même, les bureaux bénéficient de la flexibilité d’un système VRV climatisation pour répondre aux besoins spécifiques de chaque zone : salles de réunion, open spaces, espaces détente, couloirs, etc.

Dans les écoles et universités, ces systèmes garantissent un confort thermique optimal dans les salles de classe ou dans les laboratoires sur des surfaces unitaires pouvant atteindre 30 m2.

Citons également les hôpitaux qui les utilisent pour maintenir des conditions précises dans les chambres des patients, les blocs opératoires et les laboratoires dont les besoins sont très spécifiques.

Enfin, les grandes maisons familiales ou les résidences haut de gamme profitent de la capacité d’un système VRV/DRV pour contrôler individuellement chaque surface et assurer un parfait confort tout en réalisant des économies d’énergie.

Comment fonctionne un système VRV climatisation ?

Les systèmes VRV/DRV climatisation sont composés d’une unité extérieure connectée à plusieurs unités intérieures à travers un réseau de tuyauterie en cuivre. Ils fonctionnent sur le principe de l’aérothermie en utilisant l’air comme source d’énergie. Leur efficacité est garantie jusqu’à des températures extérieures de l’ordre de -15 °C.

L’unité extérieure, équipée d’un compresseur Inverter ou, plus rarement, d’un compresseur digital scroll, régule en continu la puissance ou module la capacité selon la demande thermique.

À noter que le compresseur Inverter ajuste en continu sa fréquence pour maintenir une puissance optimale, tandis que le digital scroll module mécaniquement la capacité en alternant des cycles actifs et inactifs.

Pour réguler la température, le réfrigérant circule à travers un réseau de tuyauterie vers des unités intérieures, de types :

  • Cassettes encastrées ;
  • Consoles murales ;
  • Plafonniers gainables ;
  • Unités à colonne.

Selon les marques et les fabricants, ces technologies permettent d’alimenter jusqu’à environ 60 unités intérieures avec une seule unité extérieure tout en maintenant une efficacité énergétique optimale. Chaque unité est équipée d’un détendeur électronique et de capteurs qui régulent localement la température, la pression et le débit de réfrigérant. Les unités extérieures peuvent être jumelées, triplées voire quadruplées afin d’augmenter la puissance frigorifique du système, avec une gestion en cascade intégrée offrant une flexibilité accrue.

Avec des longueurs de tuyauterie pouvant atteindre 1 000 mètres, le système bénéficie d’un contrôle centralisé et offre une configuration flexible et adaptée aux bâtiments de petite à moyenne taille.

Quels sont les avantages des systèmes VRV/DRV climatisation ?

Les multiples atouts des systèmes VRV/DRV en font une solution de choix pour une meilleure gestion thermique des bâtiments.

Efficacité énergétique exceptionnelle

Les compresseurs à vitesse variable des systèmes VRV/DRV ajustent précisément la puissance en fonction des charges thermiques.

Cette modulation continue du débit de réfrigérant évite les cycles marche/arrêt fréquents qui caractérisent les systèmes conventionnels et impliquent beaucoup de gaspillage.

Ainsi, d’importantes économies d’énergie sont réalisables grâce à un coefficient de performance (COP) élevé. Ce constat est d’autant plus vrai avec les dispositifs qui valorisent la chaleur fatale (système DRV à 3 tubes).

Confort multizone optimisé

Grâce à une gestion indépendante de chaque zone, chaque espace dispose de conditions thermiques parfaitement adaptées, en mode climatisation et chauffage.

Avec un maximum de 60 locaux (selon les technologies de chaque constructeur) pouvant être gérés au degré près à partir d’une seule unité extérieure, un confort optimal est assuré dans les locaux sensibles, comme dans les espaces au confort thermique personnalisable.

Installation facile et modulable

Du fait de la conception modulaire des systèmes VRV/DRV climatisation, plusieurs dizaines d’unités intérieures se connectent à une seule unité extérieure via des tuyaux en cuivre de petits diamètres. Ainsi, l’espace requis pour les gaines techniques est restreint.

De plus, le câblage électrique est simplifié et la gestion centralisée, grâce à l’utilisation de systèmes de communication bus, généralement basés sur des protocoles tels que le DIII-Net ou D3Net de Daikin ou des équivalents propres à chaque fabricant.

En outre, l’entretien des unités intérieures est facilité par leur excellente accessibilité et les filtres sont lavables. De ce fait, les coûts de maintenance sont réduits en comparaison à d’autres dispositifs de climatisation.

Gestion centralisée et intelligente

L’intégration des systèmes VRV/DRV à des outils de gestion technique (GTB ou GTC) dépend de leurs capacités de communication. Bien que certains systèmes VRV/DRV disposent de protocoles standardisés, tels que Modbus, BACnet ou KNX, permettant une intégration facile à une GTB, la plupart des fabricants utilise des protocoles propriétaires. En effet, la grande majorité des fabricants utilisent des protocoles fermés, ce qui rend la communication possible uniquement grâce à la mise en place de passerelles de communication. Le problème majeur réside dans le fait que chaque fabricant propose sa propre passerelle, spécifique à son protocole, entraînant des défis de mise en service et de compréhension technique des tables de communication.

L’interfaçage avec une GTB (Gestion Technique des Bâtiments) a pour but de surveiller en continu les performances des équipements, comme les températures de condensation, les pressions dans les circuits ou les niveaux de charge des compresseurs. Cependant, la plupart des passerelles (à l’exception de CoolMaster Pro) ne permettent que de gérer les paramètres opérationnels tels que les points de consigne, la vitesse de ventilation, le mode, l’on/off, la lecture de l’ambiance et des codes défaut. Les paramètres mentionnés, comme ceux relatifs à la maintenance, ne sont généralement pas accessibles. CoolAutomation est le seul fabricant à offrir des tables de communication élargies permettant la lecture de ces paramètres spécifiques.

Les alertes automatisées et les rapports aident à détecter des dysfonctionnements, comme des fuites de réfrigérant, des obstructions dans les échangeurs ou des variations anormales de rendement.

CoolMaster de CoolAutomation : la passerelle indispensable d’un système VRV climatisation

Les systèmes VRV/DRV traditionnels sont souvent proposés avec des versions propriétaires qui rendent l’intégration aux systèmes GTB coûteuse et complexe. Pour les rendre communicants, les constructeurs proposent souvent des solutions “maison”, mais celles-ci impliquent des coûts élevés en matériel et en intervention technique.

CoolAutomation rend cette approche plus accessible et universelle pour les systèmes VRV/DRV.

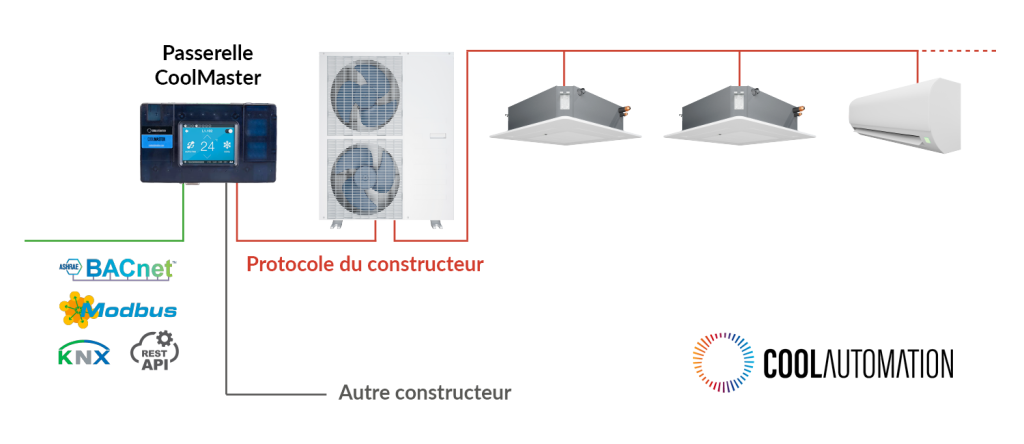

En effet, le CoolMaster est une passerelle universelle qui facilite l’intégration des systèmes VRV/DRV dans une GTB grâce à une communication standardisée via Modbus, BACnet, KNX ou REST API. Cette solution permet une gestion centralisée, une détection rapide des anomalies et une optimisation des ressources énergétiques.

Reprise d'une climatisation VRV avec la passerelle CoolMaster de CoolAutomation
Reprise d’une climatisation VRV avec la passerelle CoolMaster de CoolAutomation

En outre, CoolMaster, c’est aussi :

  • La simplicité d’installation grâce à un plug & play avec détection automatique et interface tactile intuitive ;
  • Une compatibilité étendue, car il fonctionne avec les équipements des grandes marques, incluant Daikin, LG, Samsung, Mitsubishi Electric, Panasonic, Toshiba, Hitachi, Chigo, Blue Star, Bosch, Fujitsu, Haier, et bien d’autres.
  • Une application mobile pour le déploiement et le commissioning de l’installation.

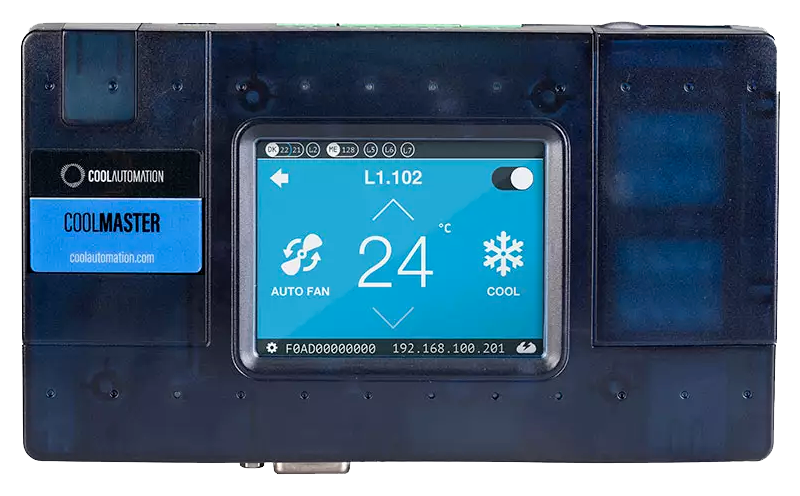

Passerelle CoolMaster pour la reprise des installations DRV / VRV

Vous envisagez de coupler un système VRV/DRV de climatisation à votre GTB ? Cette solution vous assure une parfaite régulation de la température dans vos locaux tout en réalisant des économies d’énergie. De plus, le dispositif VRV/DRV est participe à une mise en conformité au décret BACS et à atteindre les objectifs du décret tertiaire.

Les réponses à vos questions sur système VRV climatisation

Qu’est-ce qu’un VRV en climatisation ?

Technologie performante de climatisation, un système VRV (Volume de réfrigérant variable) ajuste en temps réel le débit de réfrigérant circulant entre l’unité extérieure et les unités intérieures en fonction des besoins spécifiques de chaque zone climatisée.

Grâce à des capteurs et à des compresseurs modulants, le VRV permet de fournir une température précise et homogène, tout en limitant la consommation d’énergie.

Quelle est la différence entre un système monosplit et un système multisplit ?

Un système Monosplit comprend une unité extérieure connectée à une seule unité intérieure. Il est idéal pour chauffer ou climatiser une seule pièce, avec une installation simple et un coût réduit. Cependant, si plusieurs pièces doivent être équipées, plusieurs unités extérieures seront nécessaires.

Un système Multisplit, en revanche, permet de connecter plusieurs unités intérieures à une seule unité extérieure. Chaque pièce peut être réglée indépendamment, offrant plus de flexibilité et un gain de place à l’extérieur. Cependant, l’installation est plus complexe et le coût initial plus élevé.

Quelle est la différence entre un système VRV et un système de climatisation classique ?

Un système Multisplit classique et un système VRV (ou DRV) permettent tous deux de connecter plusieurs unités intérieures à une seule unité extérieure. Cependant, ils diffèrent en termes de capacité, de modulation et d’efficacité énergétique.

Un système Multisplit classique permet une modulation limitée du débit de réfrigérant (ajustement de la puissance en modulant le compresseur, mais sans contrôle précis du débit de fluide frigorigène). Il convient aux maisons et petits bâtiments, mais sa capacité et sa longueur de tuyauterie sont restreintes.

Un système VRV (ou DRV) offre une gestion plus avancée du débit de réfrigérant, permettant une régulation précise pour chaque unité intérieure. Il est adapté aux grands bâtiments (bureaux, hôtels, commerces) et permet de longues distances frigorifiques ainsi que le chauffage et la climatisation simultanés dans différentes zones.

Quelle est la différence entre VRV, VRF et DRV ?

VRV est une marque déposée par Daikin Industries, Ltd., tandis que VRF climatisation (Volume de Réfrigérant Variable) et DRV (Débit de Réfrigérant Variable) est le terme générique utilisé par les autres fabricants (Mitsubishi Electric, LG, Samsung, etc.).

Ces termes désignent la même technologie de modulation du débit de réfrigérant. La différence est purement commerciale.

Les deux systèmes reposent sur des principes identiques : un contrôle précis et dynamique de la climatisation pour répondre aux besoins spécifiques de chaque zone.
