Modbus : fonctionnement du protocole de communication

Modbus : un protocole de communication ouvert

Plébiscité par les industriels depuis plusieurs décennies, le protocole Modbus séduit aujourd’hui les constructeurs immobiliers engagés dans la conception de bâtiments intelligents (smart buildings). Ce succès s’explique avant tout par trois atouts majeurs :

• sa simplicité de mise en œuvre ;
• sa fiabilité éprouvée ;
• son caractère open source.

Initialement développé par Modicon, désormais une entité du groupe Schneider Electric, le protocole de communication Modbus se distingue par son absence de licence propriétaire (open source).

Libre de droits (bien qu’il ne soit pas strictement « open source » au sens du code partagé), il peut être implémenté gratuitement par tout fabricant ou intégrateur souhaitant standardiser ses échanges de données entre équipements.

Malgré l’émergence de protocoles plus récents, Modbus reste massivement utilisé dans les systèmes automatisés, notamment en raison de sa large compatibilité, de son écosystème établi et de la facilité d’interconnexion qu’il permet.

Modbus est un choix privilégié pour de nombreuses infrastructures, où fiabilité et simplicité priment sur l’innovation à tout prix.

Un protocole apprécié pour sa simplicité et sa fiabilité

Au-delà de son accessibilité, le protocole Modbus est largement reconnu pour sa simplicité de déploiement et sa fiabilité opérationnelle. Basé sur une architecture filaire, il s’appuie selon les cas sur un modèle maître/esclave, dans le cadre de Modbus RTU ou ASCII, ou sur une logique client-serveur lorsqu’il s’agit de Modbus TCP fonctionnant sur réseau Ethernet.

Ce fonctionnement éprouvé facilite la mise en œuvre de systèmes automatisés de grande envergure, en particulier dans les environnements industriels ou les bâtiments intelligents. Grâce à la maîtrise des connectivités et à la standardisation des échanges, la configuration des dispositifs est rapide, sécurisée et peu sujette aux incompatibilités.

Autre avantage notable du protocole, le faible taux d’erreurs de transmission observé avec une communication Modbus. Ce niveau de fiabilité en fait un choix privilégié pour l’intégration d’unités automatisées où la robustesse du protocole demeure un critère essentiel.

Comment fonctionne le protocole de communication Modbus ?

Le protocole de communication Modbus se décline en trois variantes principales, chacune adaptée à des contextes et des infrastructures spécifiques.

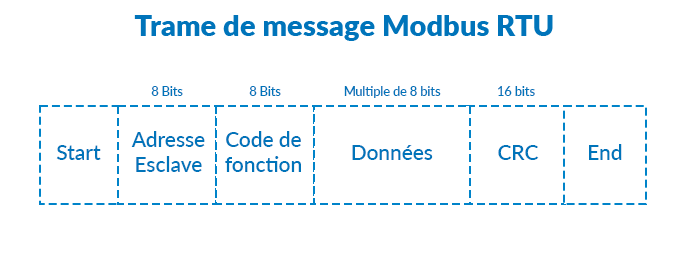

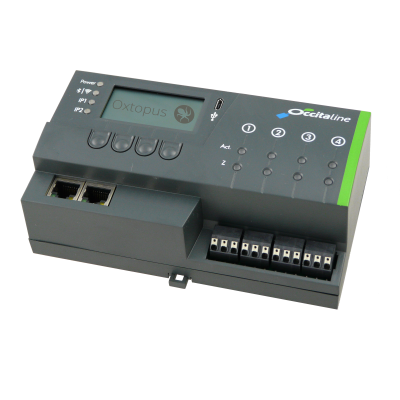

Le Modbus RTU

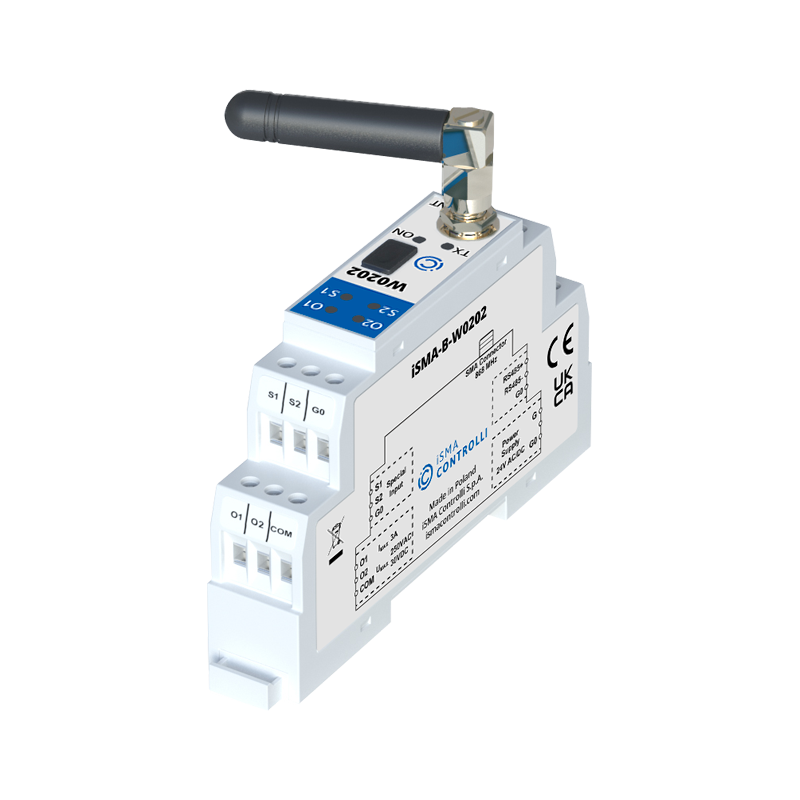

Dans un système de communication utilisant Modbus RTU (Remote Terminal Unit), les appareils sont interconnectés via une liaison série, généralement sur la norme RS-485, reconnue pour sa robustesse et sa portée. D’autres standards comme RS-232 ou RS-422 existent mais tendent à disparaître.

La norme RS-485 permet une distance de transmission allant jusqu’à 1 200 mètres, contre seulement 15 mètres pour la RS-232, ce qui en fait le choix privilégié dans les installations industrielles étendues.

Chaque message circule dans un sens bien défini : le maître initie la communication et les esclaves répondent uniquement à ses sollicitations. Un seul maître peut interroger jusqu’à 247 équipements esclaves sur le même bus, ce qui rend ce protocole particulièrement adapté aux réseaux simples et hiérarchisés.

Le Modbus RTU repose sur une architecture maître/esclave. Dans ce cas, un unique « maître », souvent un concentrateur ou un automate programmable, interroge les équipements en envoyant des requêtes binaires aux esclaves. Ces derniers sont typiquement des capteurs, compteurs, actionneurs ou contrôleurs logiques.

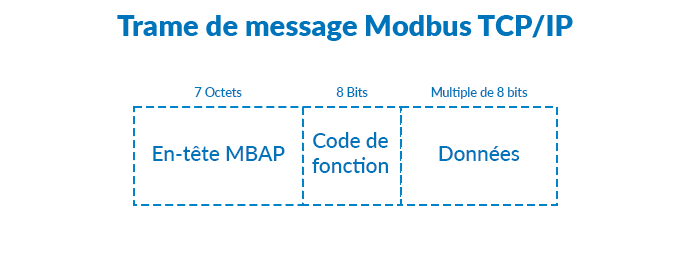

Le Modbus TCP/IP

Le Modbus TCP/IP fonctionne selon le même principe que le Modbus RTU, mais il repose sur une architecture réseau de type TCP/IP, utilisée dans la plupart des infrastructures informatiques modernes.

Cette variante exploite un modèle client-serveur, où le client initie les communications, comme le ferait un maître dans Modbus RTU, tandis que les serveurs agissent comme les esclaves, en répondant uniquement aux requêtes.

L’un des grands avantages du protocole Modbus TCP/IP est sa capacité à s’appuyer sur une infrastructure Ethernet existante, sans nécessiter de câblage spécifique. Chaque équipement du réseau est identifié par une adresse IP unique, ce qui simplifie l’adressage et l’interconnexion dans des environnements complexes, tels que les bâtiments intelligents.

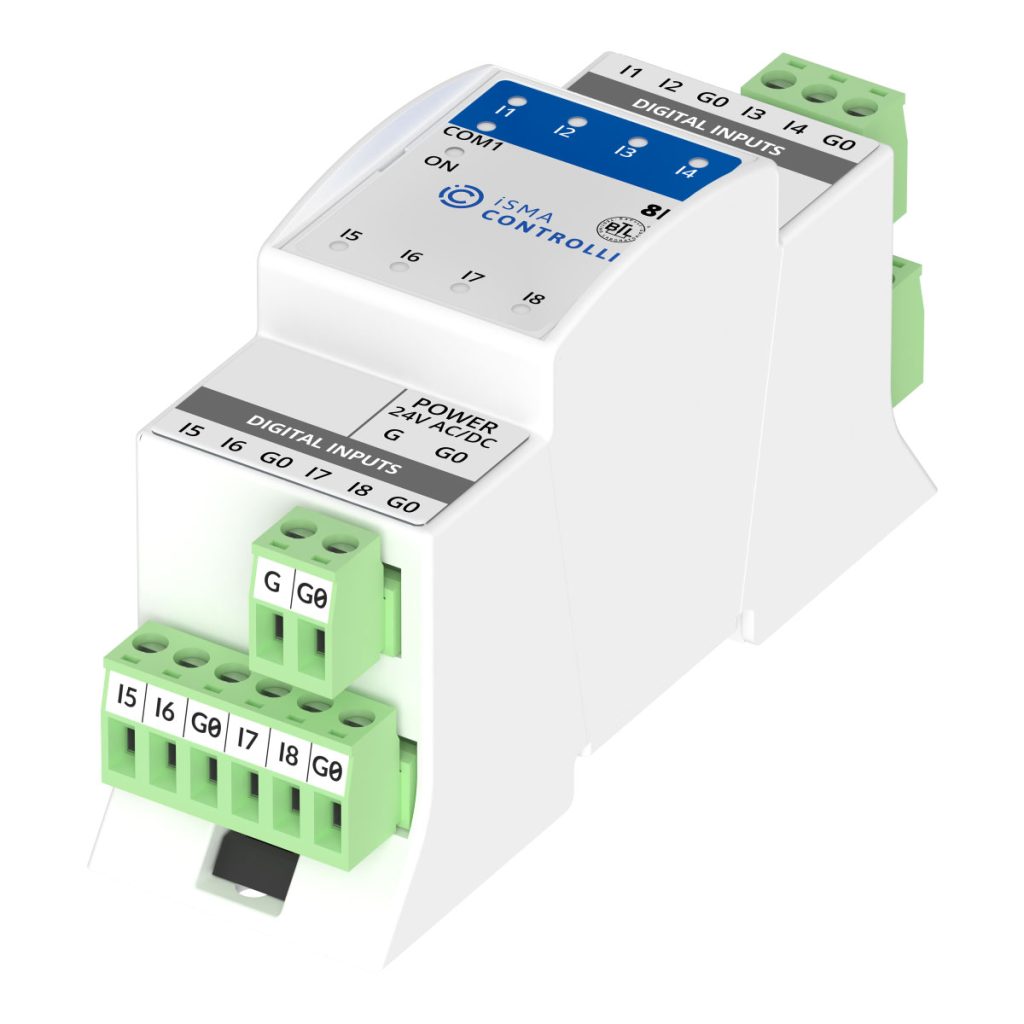

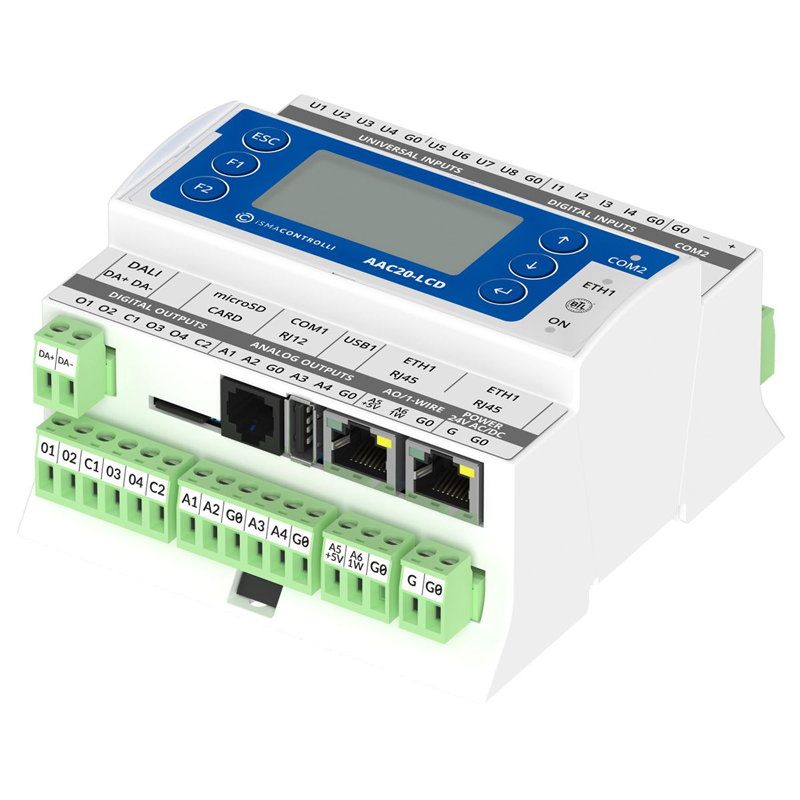

De nombreuses unités d’entrées/sorties compatibles Modbus sont aujourd’hui équipées d’uneinterface RJ45, ce qui facilite leur intégration au réseau local (LAN). Ce type de configuration est particulièrement adapté aux systèmes de supervision (SCADA), aux automates et aux contrôleurs communicants dans des installations IP.

Un autre avantage du Modbus TCP est la possibilité d’avoir plusieurs « maîtres » qui interrogent simultanément les « esclaves ». En effet, les équipements Modbus TCP sont généralement multi-session, ce qui signifie qu’un esclave, qui joue ici le rôle de « serveur », peut répondre à plusieurs « clients » (maîtres) en même temps. Cette architecture sur IP offre donc une plus grande flexibilité par rapport au Modbus RTU, où un seul maître contrôle le réseau.

Le Modbus ASCII

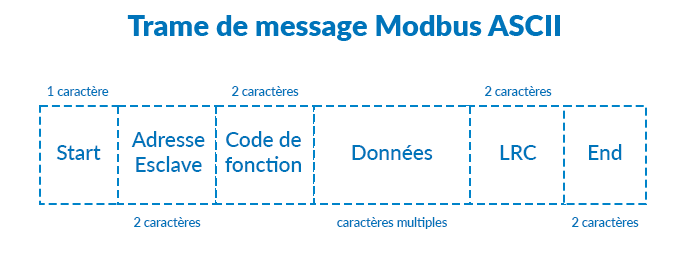

Le protocole de communication Modbus ASCII repose sur une architecture similaire à celle du Modbus RTU, puisqu’il utilise également une liaison série. La principale différence réside dans le format des messages échangés. Ici, les données sont transmises non pas sous forme binaire, mais en code ASCII représentant des caractères hexadécimaux.

Ce format présente un avantage en matière de lisibilité des paquets, utile notamment lors des phases de diagnostic ou de débogage. Toutefois, il implique également une taille de message plus importante, ce qui se traduit par des délais de transmission plus longs.

Le Modbus ASCII est donc moins performant que les versions RTU ou TCP en matière de rapidité et d’efficacité de communication.

Avec l’évolution des firmwares embarqués et la généralisation des interfaces de gestion web proposées par les fabricants de modules, l’usage du Modbus ASCII tend à devenir marginal. Il est aujourd’hui réservé à des cas très spécifiques ou à des environnements nécessitant une lecture humaine facilitée des messages.

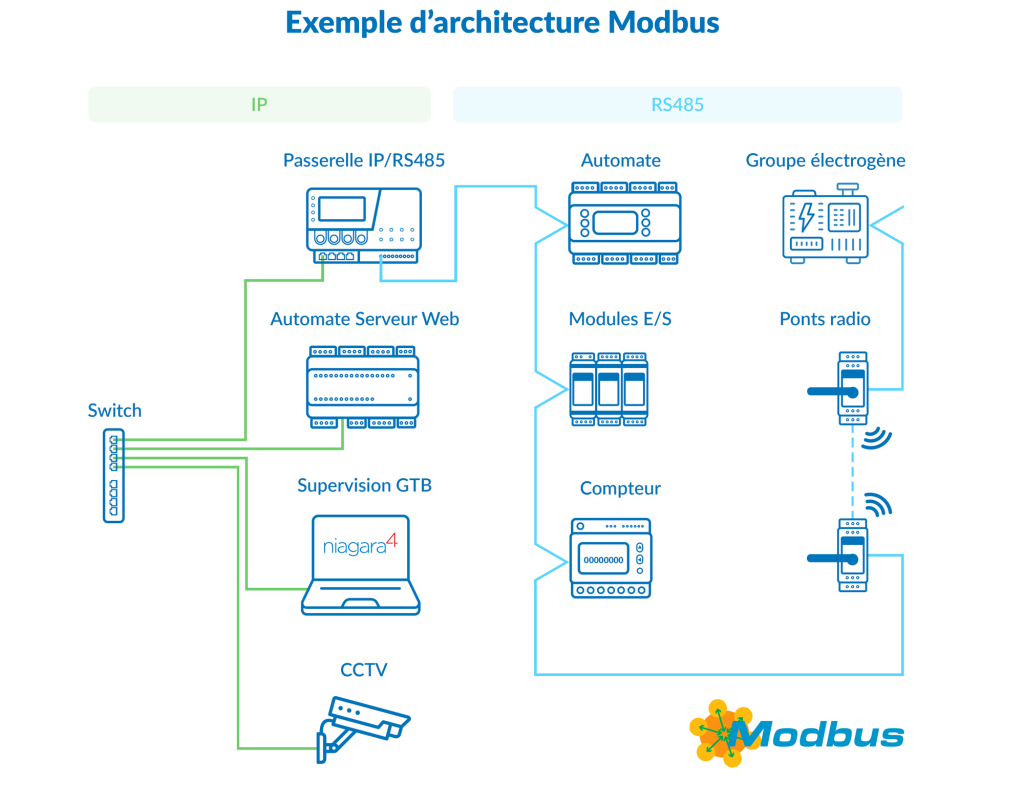

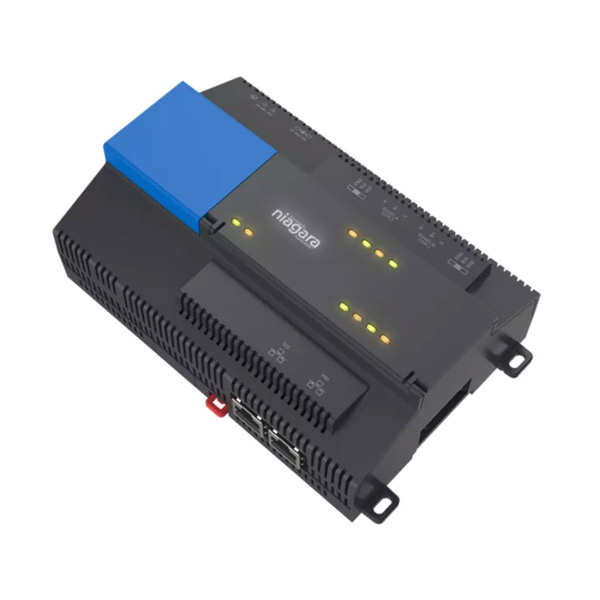

Le Modbus pour faciliter la supervision automatisée des bâtiments intelligents

Dans un contexte où la performance énergétique et le pilotage intelligent des infrastructures deviennent des priorités, le protocole Modbus se révèle être une solution simple, économique et robuste pour interconnecter les équipements d’un bâtiment de manière centralisée.

Un protocole léger, hérité des contraintes industrielles

Le protocole de communication Modbus s’intègre naturellement aux systèmes de gestion technique des bâtiments intelligents (GTB), notamment grâce à sa faible exigence en ressources mémoire. Conçu à une époque où la ROM (mémoire de stockage) et la RAM (mémoire vive) étaient coûteuses et limitées, Modbus conserve aujourd’hui l’avantage d’être :

• léger ;
• rapide à implémenter ;
• parfaitement adapté aux équipements embarqués.

Cette efficacité technique permet de maîtriser les coûts d’installation et de configuration des systèmes automatisés tout en assurant une parfaite compatibilité avec des appareils de différentes générations.

Des applications concrètes au service du confort et de la performance énergétique

Le protocole Modbus permet de centraliser le pilotage automatisé de nombreux équipements du bâtiment pour :

• La régulation de la température ;
• La gestion de la ventilation et de la climatisation ;
• L’ouverture/fermeture des volets motorisés ;
• Le suivi des consommations énergétiques en temps réel ;
• Etc.

Grâce à la communication avec les capteurs, actionneurs et automates programmables, le système adapte dynamiquement les conditions intérieures pour améliorer à la fois le confort des occupants et l’efficacité énergétique du bâtiment.

Supervision, maintenance et détection des anomalies

Chaque esclave Modbus peut transmettre des codes d’erreur, ce qui facilite le diagnostic en cas de panne. Cette fonctionnalité permet une intervention rapide et ciblée sur les équipements défaillants.

Par ailleurs, l’intégration de compteurs intelligents (eau, électricité, gaz) communiquant via Modbus permet non seulement de remonter automatiquement les données de consommation, mais aussi de signaler en temps réel les anomalies (coupures, fuites, défaillances, etc.) sans intervention humaine. Un gain considérable en matière d’efficacité opérationnelle.

Limites en matière de sécurité : Modbus vs BACnet Secure

Le protocole Modbus (notamment en version RTU et TCP) est historiquement conçu sans mécanismes de sécurité intégrés : il ne prévoit ni chiffrement des données, ni authentification, ni protection contre les attaques de type interception, injection ou usurpation. Cette absence de sécurité fait du Modbus une solution peu adaptée aux environnements sensibles ou connectés, où la confidentialité et l’intégrité des échanges sont cruciales.

Pour répondre à ces enjeux, des évolutions comme BACnet Secure ont été développées. BACnet Secure intègre des fonctions de chiffrement, d’authentification et d’intégrité, garantissant une communication fiable et protégée dans les systèmes d’automatisation des bâtiments modernes. Cette avancée répond aux besoins croissants en cybersécurité des infrastructures critiques.
