Automate programmable iSMA-AAC20
iSMA-AAC20-1
Automate programmable iSMA-AAC20
iSMA-AAC20-1
Automates

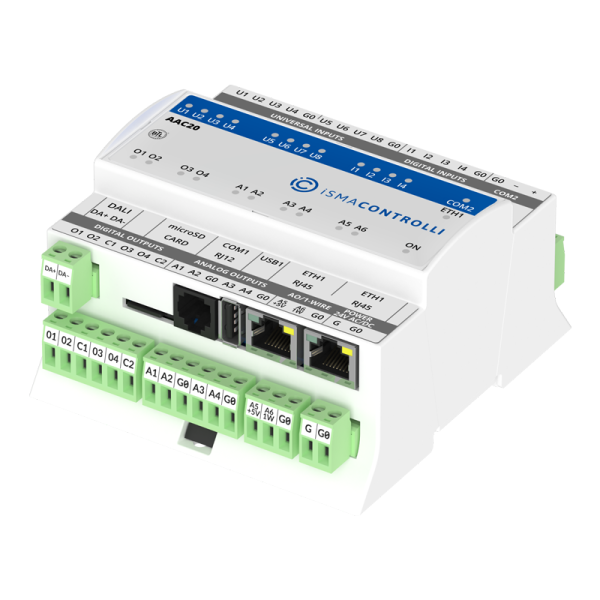

Automate programmable avec 22 entrées-sorties BACnet et Modbus

REF : ISMA-B-AAC20
iSMA CONTROLLI

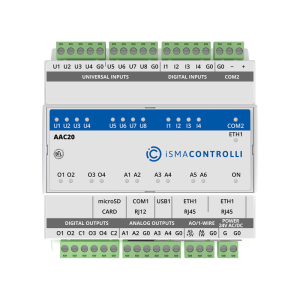

L’iSMA-B-AAC20 est un automate programmable avec 22 entrées-sorties, 2 ports IP, 1 port RS485.

Pour programmer, vous pouvez utiliser le Framework NiagaraAX ou le logiciel gratuit iSMATool.

655,09€ – 895,28€

Modbus (IP & RS485) | BACnet (IP & MSTP)

  • 8UI – Entrées Universelles
  • 4DI – Entrées Digitales
  • 6AO – Sorties Analogiques
  • 4DO – Sorties Digitales

Les automates de la gamme iSMA AAC20 exécutent le Framework Sedona, logiciel open source de programmation (livré avec une large bibliothèque de fonctions).

Cet automate posséde 22 entrées-sorties, 2 ports IP, 1 port RS485 et en option, un port M-Bus ou DALI.

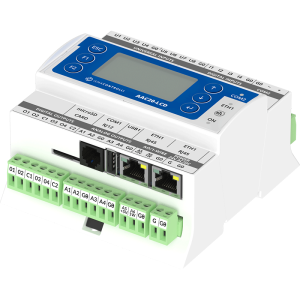

Une version avec écran LCD en façade est disponible afin de réaliser des réglages directement sur l’automate.

Il est capable de communiquer en BACnet IP ou MSTP, ainsi qu’en Modbus IP ou RS485.

Il peut être utilisé en automate (CTA, Production, distribution, etc. ou en passerelle de communication (ex. : M-Bus & Modbus RS485 vers Modbus/BACnet IP)

Il peut assurer les fonction de serveur BACnet (programmes horaires, alarmes, historiques et points).

ENTRÉES UNIVERSELLES
Températures :

– Précision +/- 0,1 C°
– 10K3A1, 10K4A1, Carel 10K, 20K6A1, 2.2K3A1, 3K3A1, 10K6A1, SIE1, TAC1, SAT1, Pt1000, Ni1000

0-10V DC :

– Précision +/- 1 mVN4
– Résistance 100kΩ

Contacts secs :

Libre de potentiel

4-20 mA :

Avec une résistance de 200Ω

Résistances :

0-1000kΩ (pour une mesure de 20kΩ résolution de 20Ω @12bit et 1Ω @16bit)

Pour les Pt100 Ni1000 utiliser uniquement la résolution 16 bit

ENTRÉES DIGITALES
Contacts secs :

Libre de potentiel

Comptage :

Max. 100Hz

SORTIES ANALOGIQUES
0-10V DC :

Avec charge max de 20 mA (A06 : max 5 mA)

MLI (PWM) :

0,01Hz, 0,1Hz, 1Hz, 10Hz, 100Hz

AO5 et AO6 sont utilisables que si le 1-wire n’est pas utilisé.
Résolution de 10 mV avec 12 bit ADC. Précision de +/- 0,5%

SORTIES DIGITALES
Relais :

– NO
– Max. 3A, 24V AC / 30V DC

CONFIGURATION TECHNIQUE
Processeur :

ARM Cortex M4 204 MHz ; Cortex-M0 204MHz

Protocoles application :

Sedona, Modbus Maitre (IP ou RS485), BACnet IP
(Client/Serveur), DALI, M-Bus, Esclave Modbus (IP ou RJ12)

Interface de communication :

IP, wire, RS485 half duplex, USB, interface M-Bus & DALI

Alimentation :

24 VAC/DC

Communication :

2 400 à 115 200 Bauds

Stockage :

Port microSD

ENVIRONNEMENT
Environnement :

T° de fonctionnement : -10° à 50°C
T° de stockage : -40° à 85°C
Humidité de fonctionnement : 5% à 95% sans condensation

Protection :

IP40

Certification :

CE

Boitier :

Montage : Rail DIN EN 50022
Dimension: 106x110x62 mm
Matériaux : PC/ABS

Garantie :

24 mois

Fiche technique
