Meilleure vente
Automates

JACE9000 avec licence N4 + Packs de points de communication + SMA de 18 mois

REF : JACE9005
Tridium

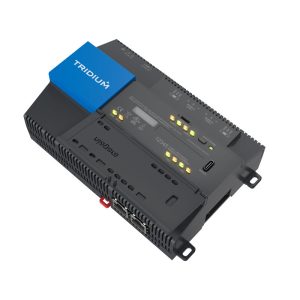

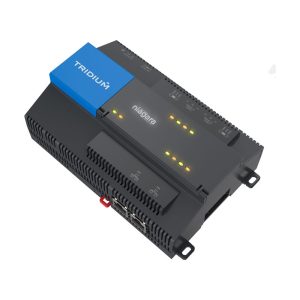

Le JACE9000® est un automate serveur Web exécutant le Framework Niagara 4 de TRIDIUM.

Doté d’un processeur Quad Core aux performances accrues, d’un espace de stockage et d’une mémoire RAM doublés, ainsi qu’un démarrage plus rapide, le JACE 9000 ouvre le champ des possibles en améliorant considérablement la puissance de traitement et d’analyse des données.

Il dispose de capacités de communication très importantes en embarquant tous les protocoles ouverts du bâtiment (LonWorks®, BACnet, Modbus, KNX, M-Bus, oBIX, SNMP, MQTT et OPC UA).

Inclus : 18 mois de mise à jour logicielle (SMA).

La programmation du Framework® Niagara nécessite l’obtention du diplôme TCP (Tridium Certification Program).

Actuellement (T1 2024), seule la version SANS le Wi-Fi est disponible à la vente.

Types de licence de 100 à 10 000 points.

3 095,7613 836,13

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis
  • Processeur Quad Core
  • 2x plus d’espace de stockage
  • 2x plus de mémoire RAM
  • Temps de démarrage et de chargement plus rapides
  • Création de graphiques avancés

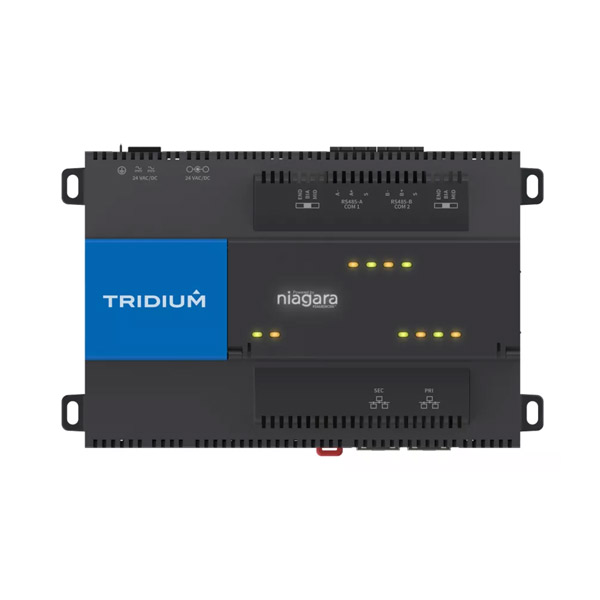

Le JACE9000® est un contrôleur spécialement conçu pour l’Internet des Objets (IoT : Internet of Things) et la connexion à des équipements et systèmes communicants.

Héritant du succès de son prédécesseur, le JACE 9000 conserve le même ADN avec un hardware et un emplacement des connecteurs identiques au JACE 8000. Sa compatibilité totale avec tous les modules d’extension IO-R existants garantit une mise à niveau fluide et un fonctionnement optimal lors des mises à jour futures.

Il embarque le Framework® Niagara4 de Tridium, permettant l’intégration, le contrôle et la supervision des installations techniques d’un bâtiment.

Les JACE sont plastronnables et possèdent le Wifi ainsi que des ports séries et IP pour rependre l’ensemble des réseaux. La supervision embarquée est Full HTML5 afin de s’affranchir de l’utilisation de plugin JAVA.

Les JACE réalisent l’acquisition de données multi protocoles, l’automatisme et la supervision de tout type d’installation avec une seule et même plateforme : Niagara.

Les JACE s’inscrivent dans une architecture totalement distribuée en assurant la gestion complète des équipements terrains qui leurs sont remontés.



Configuration technique
Processeur :

NXP iMX8M+ Quad Core 1.6GHz
Mémoire RAM 2GB LPDDR4
Stockage : 8GB EMMC
8GB sur carte micro SD fournie

Carte de communication optionnelles :

Carte 1xLON FTT10, 2xRS485 ou 1xRS232

Interface de communication :

– 2 ports Ethernet – 10/100/1000 Mbps (connecteurs
RJ45)
– 2 ports isolés RS485 (connecteur débrochable 3
bornes)
– 1 port USB Type C

Modules d’entrées-sorties montés en Rail Din :

Uniquement en communication sur bus (LonWorks,
BACnet, Modbus, etc.)

Châssis :

Construction : coque plastique
Montage en armoire électrique intérieure seulement
Refroidissement : par convection d’air interne

Alimentation JACE :

24V AC/DC

Environnement
Dimensions (avec borniers) :

– JACE 9xxx : 179 x 110 (130) x 61mm
/!\ Le JACE9000 nécessite au moins 38 mm
d’espacement de chaque coté (au moins 76 mm en
partie basse si l’antenne Wi-Fi est fixée)
– Carte d’extension : 61 x 110 x 62mm
Max. 4 par JACE (voir combinaison ci-dessous)

Système d’exploitation :

Ubuntu Core 20 Linux
IBM J9 Java Virtual Machine
Niagara4 Framework® : JACE 8xxxx : 4.13 ou +

Environnement :

– Plage de température de fonctionnement : -20 à
60°C
– Plage de température de stockage : -40 à 85°C
– Humidité relative : 5 à 95%, sans condensation
– MTTF (durée moyenne de fonctionnement avant
défaillance) : supérieure à 10 ans

Certification :

UL 916 ;
CE EN 61326-1 ;
RCM ;
FCC part 15 subpart B, Class B ;
FCC part 15 subpart C ;
C-UL Canadian Standards Association (CSA) C22.2
No. 205-M1983 “Signal Equipment” ;
1999/5/EC R&TTE Directive ;
CCC ;
SRRC ;
RSS ;
RoHS

Garantie :

24 mois

Cartes de communication optionnelles
Exension 1 :

– RS232 ou FTT10
– 2 x RS485
– 2 x RS485
– 2 x RS485

Extension 2 :

– RS232 ou FTT10
– RS232 ou FTT10
– 2 x RS485
– 2 x RS485

Extension 3 :

– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10

Extension 4 :

– RS232 ou FTT10
– RS232 ou FTT10

Versions disponibles
Exension 1 :

– RS232 ou FTT10
– 2 x RS485
– 2 x RS485
– 2 x RS485
– 2 x RS485

Extension 2 :

– RS232 ou FTT10
– RS232 ou FTT10
– 2 x RS485
– 2 x RS485
– 2 x RS485

Extension 3 :

– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10

Extension 4 :

– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10

Packs de points
DEVICE-10  :

+ 500 points

DEVICE-25 :

+ 1250 points

DEVICE-50 :

+ 2500 points

Quelle version du Framework® Niagara est prise en charge par le JACE 9000 ?

Le JACE 9000 est disponible en base avec le Framework® Niagara 4.13 et sera compatible exclusivement avec les versions 4.13 & ultérieures. Il ne prendra pas en charge l’exécution des versions antérieures de Niagara.

Quelles sont les connectiques standards du JACE 9000 ?

Le JACE 9000 est équipé d’une alimentation 24V AC/DC, 2 ports RS485 isolés, 1 port USB de type C, 2 ports Ethernet 10/100/1000 Mbps. La version Wi-Fi du JACE 9000 inclut également le Wi-Fi 5 GHz.

Comment fonctionnent les licences sur le JACE 9000 ?

Les types de licence disponibles pour les JACE 9000 sont identiques à celles proposées pour les JACE 8000. Ces licences varient en capacité de 100 à 10 000 points. Par exemple, la licence 9100P équivaut à la licence 8100P et ainsi de suite.

La maintenance logicielle (SMA) pour les mises à jour est-elle requise pour le JACE 9000 ?

Oui, le JACE 9000 requiert une maintenance logicielle (SMA) pour bénéficier des mises à jour de Niagara. Comme pour toute licence Niagara4, l’achat d’un JACE 9000 inclut 18 mois de maintenance logicielle (SMA).

Comment la mémoire du JACE 9000 est-elle gérée et pourquoi ne peut-on pas considérer la mémoire totale comme étant de 16 Go ?

La gestion de la mémoire dans le JACE 9000 diffère de celle du JACE 8000. Le système d’exploitation, l’application Niagara et le système de fichiers du JACE 9000 sont embarqués sur les 8 Go de mémoire EMMC, tandis que dans le JACE 8000, ces éléments sont stockés sur la carte SD de 4 Go. La carte micro-SD de 8 Go du JACE 9000 est désormais exclusivement dédiée à la sauvegarde automatique du système, stockant des sauvegardes incrémentielles jusqu’à saturation. Cette sauvegarde quotidienne englobe l’intégralité du système, de l’OS à l’application Niagara. Tout comme pour le JACE 8000, la licence et l’HOST ID restent associés à la carte micro-SD du JACE 9000 qui offre maintenant une capacité mémoire doublée par rapport à son prédécesseur (8 Go pour le JACE 9000 contre 4 Go pour le JACE 8000).
