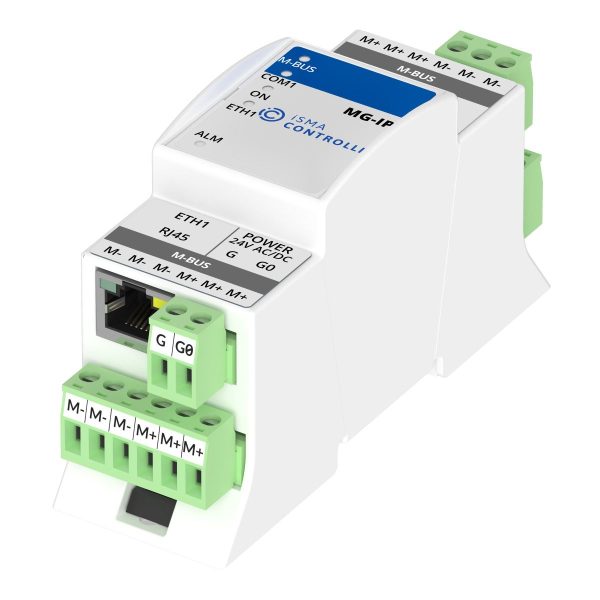

Module IP M-Bus et Modbus – iSMA-B-MG-IP
REF : ISMA-B-MG-IP
Le module iSMA-B-MG-IP remonte en IP les deux protocoles les plus courant en comptage énergétique (M-Bus et Modbus) et permet de gérer jusqu’à 180 compteurs de différents types simultanément.
- Convertisseur Modbus RS485 vers IP
Et/ou :
- Convertisseur M-Bus série vers IP
455,16€
142 en stock
- Caractéristiques principales
- Description
- Caractéristiques détaillées
- Téléchargements
- Questions fréquentes
- Avis
Les plus :
- Convertisseur IP pour le M-Bus et le Modbus
Protocoles :
- Modbus RS485
- Mbus

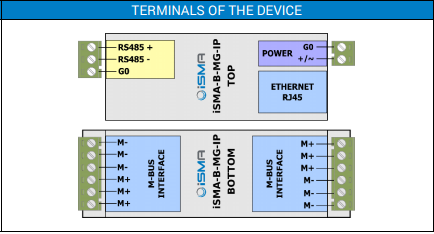

Configuration hardware :
- 1 x IP
- 1 x RS485
- 1 x M-Bus (6 départs)
Constructeur : GC5
Gamme : iSMA

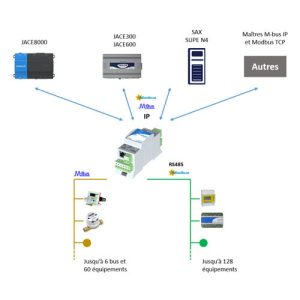

Le module iSMA-B-MG-IP remonte en IP les deux protocoles les plus courants en comptage énergétique (M-Bus et Modbus) et permet de gérer jusqu’à 180 compteurs de différents types simultanément.
L’interface M-Bus embarquée permet de remonter 60 compteurs M-Bus et fournie également l’alimentation du bus. (courant max dans la ligne 130mA)
L’interface RS485 Modbus permet de remonter jusqu’à 128 équipements Modbus.

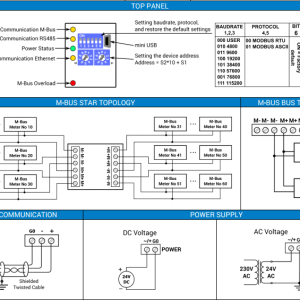

L’adressage et le paramétrage de la vitesse de communication s’effectuent via les DIP switches sous la façade du module.
Vous souhaitez explorer l’univers des produits iSMA CONTROLLI et apprendre à les intégrer de manière efficace dans vos projets de Smart Building ? Rendez-vous sur la plateforme de formation en ligne développée par notre partenaire iSMA CONTROLLI : https://e-learning.ismacontrolli.com/
Télécharger iC Connect pour accéder à l’utilitaire de paramétrage et de programmation regroupant les outils iSMA configurator, SFAR Configurator, iC Tool, iSMA Tool.
Spécificités techniques
| Protocoles d'application : | Modbus (RS485, TCP/IP) et M-Bus, M-Bus TCP/IP |
|---|---|
| Interfaces de communication : | RS485 half duplex et port TCP/IP + Mini USB |
| Vitesse : | 2.4K à 115.2Kbit/s |
| Bits de données : | 16 bits |
| Parité : | aucune, paire, impaire |
| Paramétrage adresse/protocoles/vitesse (Modbus RS) : | Serveur Web |
| Alimentation : | 24 VAC/DC |
| Température de fonctionnement : | -10 à 50°C |
| Température de stockage : | -40 à 85°C |
| Humidité de fonctionnement : | 5 à 95% sans condensation |
| Indice de protection : | IP40 |
| Montage : | Rail DIN EN 50022 |
| Dimensions : | H 62 x L 36,3 x P 111,4 mm |
| Matériau : | PC/ABS |
- La MG-IP permet-elle de convertir le Mbus en Modbus ?
Non, c’est un convertisseur de support de communication qui permet de convertir le MBus 2 fils en Mbus-TCP/IP ou Mbus-UDP/IP. Attention à vérifier que votre équipement qui interroge la MG-IP dispose du protocole MBus-TCP/IP, ce qui est le cas dans la technologie Tridium Niagara (hors EDGE) et l’automate iSMA AAC20.
- La MG-IP permet-elle d’être utilisée simultanément en Mbus et en Modbus ?
Oui, il est possible de convertir simultanément le Mbus 2 fils en Mbus-TCP/IP et le Modbus RS485 en Modbus TCP/IP.
- Combien de compteurs Mbus peut-on connecter ?
Il est possible de connecter 60 compteurs Mbus répartis sur les 6 départs Mbus de la MG-IP.
- Combien d’équipements Modbus peut-on connecter sur le port RS485 ?
Il faut respecter le standard de la norme Modbus RTU.
- La MG-IP permet-elle de réadresser les compteurs Mbus ?
Non, elle n’intègre pas cette fonction mais il est possible de l’utiliser comme convertisseur Mbus 2 fils vers Mbus-TCP/IP et associée à un utilitaire logiciel (comme Tridium Niagara 4 ou iC Tool) de venir modifier l’adresse primaire.
