JACE8000 avec licence N4 + Packs de points de communication + SMA de 18 mois

REF : JACE8005
Tridium

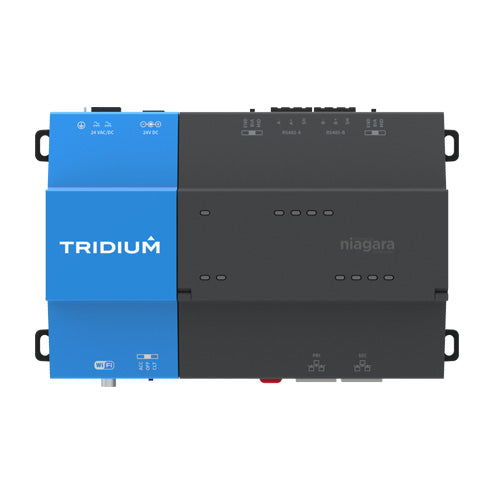

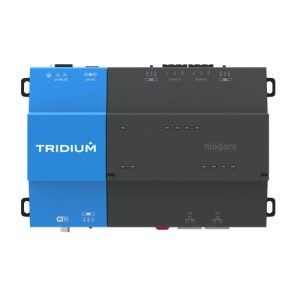

Le JACE 8005® est un automate serveur Web exécutant le Framework Niagara 4 de TRIDIUM.

Il dispose de capacités de communication très importantes en embarquant tous les protocoles ouverts du bâtiment (LonWorks®, BACnet, Modbus, KNX, M-Bus, oBIX, SNMP, MQTT et OPC UA).

Inclus : 18 mois de mise à jour logicielle (SMA).

La programmation du Framework® Niagara nécessite l’obtention du diplôme TCP (Tridium Certification Program).

Nombre de points de communication : 250.

Ce modèle existe aussi en avec licence N4 pour 100, 500, 1250, 5000, 10 000 points.

2 803,26€ – 13 447,88€

Le JACE 8000® est un contrôleur spécialement conçu pour l’Internet des Objets (IoT : Internet of Things) et la connexion à des équipements et systèmes communicants.

Il embarque le Framework® Niagara4 de Tridium, permettant l’intégration, le contrôle et la supervision des installations techniques d’un bâtiment. Les JACE sont plastronnables et possèdent le Wifi ainsi que des ports séries et IP pour rependre l’ensemble des réseaux. La supervision embarquée est Full HTML5 afin de s’affranchir de l’utilisation de plugin JAVA.

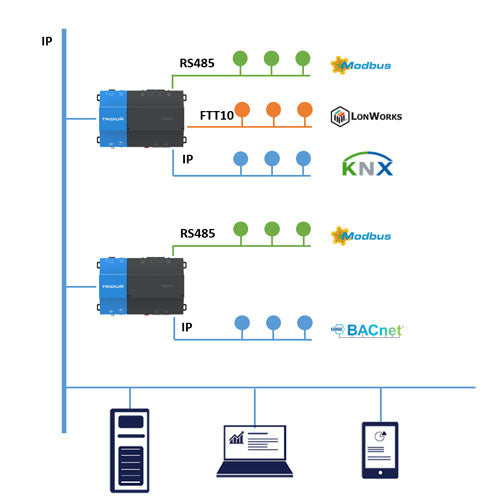

Les JACE réalisent l’acquisition de données multi protocoles, l’automatisme et la supervision de tout type d’installation avec une seule et même plateforme : Niagara. Les JACE s’inscrivent dans une architecture totalement distribuée en assurant la gestion complète des équipements terrains qui leurs sont remontés.



Configuration technique
Processeur :

TI AM3352V: 1000MHz ARM® CortexTM A8
SDRAM 1GB DDR3 Sur Carte SD fournie : 2GB + 2GB pour système Port USB pour sauvegarde et restauration

Carte de communication optionnelles :

Carte 1xLON FTT-10A, 2xRS485 ou 1xRS232

Modules d’entrées-sorties montés en Rail Din :

Uniquement en communication sur bus (LonWorks, BACnet, Modbus, etc.)

Châssis :

Construction : coque plastique
Montage en armoire électrique intérieure seulement
Refroidissement : par convection d’air interne

Alimentation JACE :

24V AC/DC

Environnement
Dimensions (avec borniers) :

– JACE 8xxx : 179 x 110 (130) x 61mm
/!\ Le JACE8000 nécessite au moins 38 mm d’espacement de chaque coté (au moins 76 mm en partie basse si l’antenne Wifi est fixée)
– Carte d’extension: 61 x 110(120) x 62mm
Max. 4 par JACE (voir combinaison ci-dessous)

Système d’exploitation :

QNX operating system – IBM J9 Java Virtual Machine
Niagara4 Framework :
– JACE 8xxxx : 4.1 ou +

Environnement :

– Plage de température de fonctionnement : -20 à 60°C
– Plage de température de stockage : -40 à 85°C
– Humidité relative : 5 à 95%, sans condensation
– MTTF (durée moyenne de fonctionnement avant défaillance) : supérieure à 10 ans

Certification :

CE EN61326-1 ; UL 916 ; FCC part 15 subpart B, ClassB ; FCC
part 15 subpart C ; C-UL Canadian Standards
Association (CSA)
C22.2 No. 205-M1983 “Signal Equipment” ; CCC ; SRRC ; RSS ; ROHS

Garantie :

24 mois

Cartes de communication optionnelles
Exension 1 :

– RS232 ou FTT10
– 2 x RS485
– 2 x RS485
– 2 x RS485

Extension 2 :

– RS232 ou FTT10
– RS232 ou FTT10
– 2 x RS485
– 2 x RS485

Extension 3 :

– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10

Extension 4 :

– RS232 ou FTT10
– RS232 ou FTT10

Versions disponibles
Exension 1 :

– RS232 ou FTT10
– 2 x RS485
– 2 x RS485
– 2 x RS485
– 2 x RS485

Extension 2 :

– RS232 ou FTT10
– RS232 ou FTT10
– 2 x RS485
– 2 x RS485
– 2 x RS485

Extension 3 :

– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10

Extension 4 :

– RS232 ou FTT10
– RS232 ou FTT10
– RS232 ou FTT10

Packs de points
DEVICE-10 :

+ 500 points

DEVICE-25 :

+ 1250 points

DEVICE-50 :

+ 2500 points

Accessoires
PSU-24V24W :

Alim JACE 8 24VDC (24W, 1A)

EM-8000-LON :

Carte LON FTT10

M-8000-485 :

Carte 2 ports RS485

EM-8000-232 :

Carte port RS232

Fiche technique
