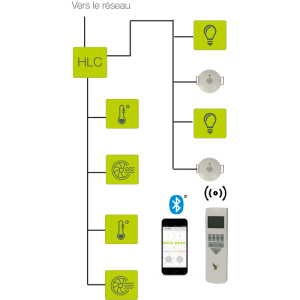

Schéma-de-principe
HLBC-4200-L6
Schéma-de-principe
Automates

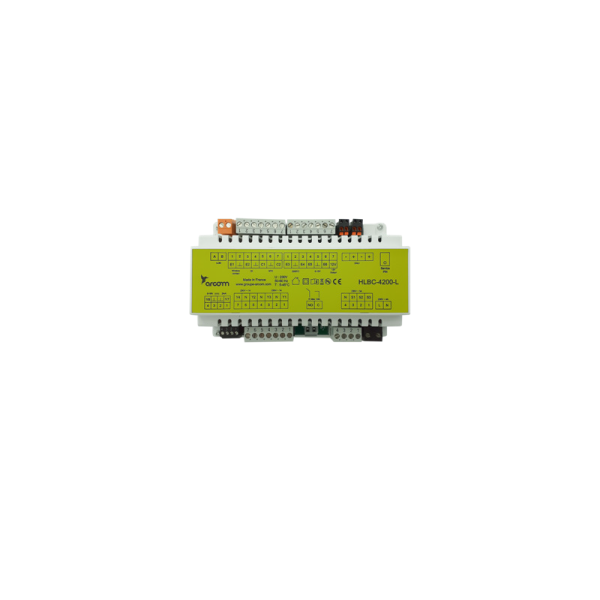

Contrôleur multimétier pour CVC, Lumières – HLBC-4200-L6

REF : HLBC-4200-L6
Arcom

Contrôleur multimétier CVC – Lumières LonWorks

251,42€

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

Cet article est sur commande : contactez-nous pour connaître la disponibilité

  • Un seul produit pour gérer la température et la lumière
  • Pilotage direct de ballasts DALI
  • 2 entrées contacts de fenêtre
  • 2 entrées 0-10V
  • 2 entrées sondes de température
  • Conforme au label Ready2Services
  • Protocoles de communication ouverts : LonWorks®, DALI®

Arcom, le leader des contrôleurs multimétiers et du bâtiment connecté présente la gamme de régulateurs CVC Lumières en LonWorks et BACnet IzoT. Ils sont utilisés pour la régulation de la température et des lumières. Ils sont destinés à la gestion des terminaux tels que ventilo-convecteurs, poutres froides, plafonds rayonnants…. Ils peuvent piloter des batteries à eau chaude ou glacée, deux ou quatre tubes, avec ou sans batteries électriques. Ces modules pilotent les lumières en natif DALI.

CVC : Toutes configurations de ventilo-convecteur, poutre froide, plafond rayonnant…; Régulation optimisée; Vannes thermiques, 0-10V et vannes 6 voies; Régulation en fonction de l’occupation; Entièrement paramétrable; Recloisonnement

LUMIERES : Pilotage DALI natif; Régulation en fonction de la présence et de la luminosité; Dérogations et forçages; Modes 1er/2è/3è jour/couloir; Gestion de groupes; Recloisonnement; Contrôle TOR ou 0-10V via boite d’extension

Spécificités techniques
Matériau :

ABS v0

Dimensions :

143 x 95 x 65

Indice de protection :

IP20

Alimentation :

100 à 240V / 50 à 60Hz

Consommation à vide :

<1W

Courant max :

4A

Sorties  :

1 x sortie relais
2 x Contact sec
2 x 0-10V pilotage moteur
2 x 0-10V pilotage vanne

Autres sorties :

4 x sortie triac 230Vac
2 x sortie relais pour ventilation à 3 vitesses

Entrées :

2 x entrée TOR
2 x entrée CTN 10K Ohms
2 x entrée analogique 0-10V
2 x entrée universelle CTN ou TOR

Environnement :

Température d’utilisation 5°C à +45°C*
Température de stockage -20°C à +70°C
Humidité relative +20% à +90% sans condensation

Connectique :

Borniers débrochables à vis sauf :
– connexion DALI : bornier à ressorts ou bornier débrochable push
fils de 1,3mm2 rigides
– batterie électrique : bornier à vis non débrochable

Connexions réseaux :

DALI : 4 Bornes double connexion sans polarité
Câblage soit à l’aide de 2 fils HO5VK de 0,5 à 1,3 mm2
soit par câble SYT1 1 paire 0,9 mm²
Sortie : Courant Max 200 mA
LON : 2 bornes, câble LON certifié (ex : BELDEN 7701NH)
