CATAN DOR6 UI8 – Module à relais
REF : CATAN-DOR6-UI8
Pas disponible avant fin octobre 2024
Module d’extension destiné aux contrôleurs Catan. 8 entrées universelles et 6 sorties TOR avec relais bistables pour 230 V AC / 16 A. Commande prioritaire locale via panneau de commande Catan. Connexion au contrôleur Catan via Single Pair Ethernet.
463,28€
Cet article est sur commande : contactez-nous pour connaître la disponibilité
- Gain de place et réduction des coûts grâce à une configuration d’E/S très flexible
- Un bus d’extension performant permet également une installation répartie
- Mise en service et maintenance grâce à un écran enfichable pour une commande locale
- Relais bistables à faible consommation pour des courants d’enclenchement élevés
- Le jumeau numérique, base des bâtiments intelligents

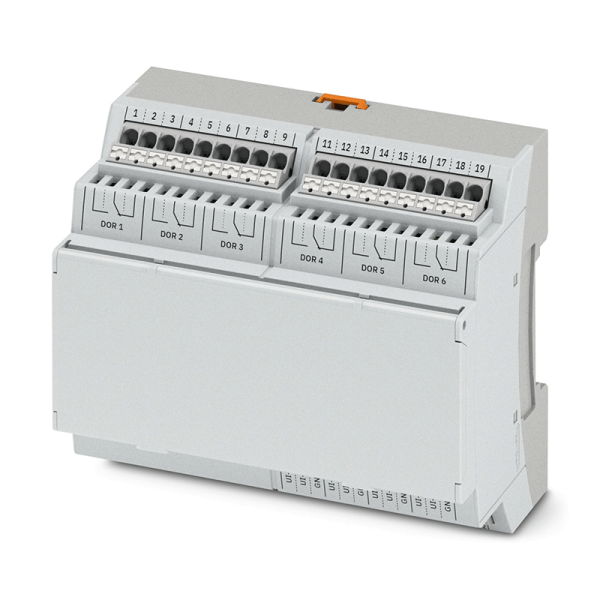

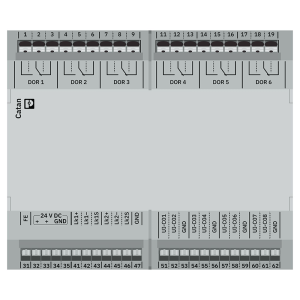

Le module d’extension CATAN DOR6 UI8 est logé dans un boîtier REG compact d’une largeur de seulement 6 TE. Il ajoute à un contrôleur Catan 8 entrées universelles supplémentaires et 6 sorties de relais pour 230 V AC / 16 A. Les entrées universelles conviennent entre autres pour les capteurs de température, les interfaces 0 V … 10 V ou comme compteurs. Les relais bistables possèdent des contacts NF et NO. Ils sont conçus pour des courants d’enclenchement très élevés.
Notez cet article !
[Total : 0 / Moyenne : 0]

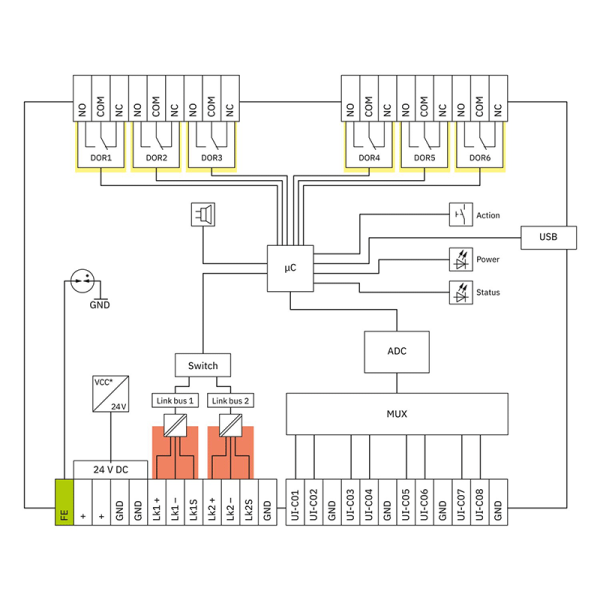

Spécificités techniques

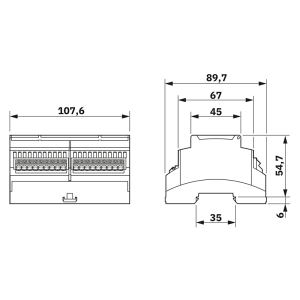

| Dimensions sans écran en place : | 89,7 x 60,7 x 107,6 mm |
|---|---|
| Dimensions avec écran en place : | 89,7 x 68 x 107,6 mm |
Bus de liaison
| Nombre d'interfaces : | 2 (pour modules d’extension) |
|---|---|
| Type de raccordement : | Raccordement Push-in |
| Remarque concernant la connectique : | Single Pair Ethernet (SPE) 10BASE-T1L, blindé |
| Vitesse de transmission : | 10 Mbit/s |
| Distance de transmission : | max. 350 m (entre deux appareils) |
Raccord pour le panneau de contrôle Catan
| Nombre d'interfaces : | 1 |
|---|---|
| Type de raccordement : | USB 2.0 Full speed, connecteur femelle type C |
| Vitesse de transmission : | max. 12 Mbit/s |
Donnée d'entrée
Analogique: Entrée universelle | |
| Dénomination entrée : | Entrées analogiques de courant |
|---|---|
| Signal d'entrée courant : | 0 mA … 20 mA |
| Circuit de protection : | Parafoudre basse tension |
Analogique: Entrée universelle | |
| Dénomination entrée : | Entrées analogiques de tension |
| Signal d'entrée tension : | 0 V … 10 V |
| Résistance d'entrée entrée tension : | > 5 MΩ |
| Circuit de protection : | Parafoudre basse tension |
Numérique: Entrée universelle | |
| Dénomination entrée : | Entrées TOR |
| Plage de tension d'entrée signal « 0 » : | -3 V DC … 5 V DC (Une entrée ouverte fournit toujours un signal 0.) |
| Plage de tension d'entrée signal « 1 » : | 11 V DC … 30 V DC |
| Tension d'entrée nominale UIN : | 24 V DC |
Numérique: Entrée universelle | |
| Dénomination entrée : | Contacts libres de potentiel |
| Remarque Entrée : | Connectez le contact à la masse |
| Description de l'entrée : | Contact ouvert/fermé |
Analogique | |
| Dénomination entrée : | Entrées analogiques de température |
| Types de capteurs : | (RTD) : Pt 1000 / Ni 1000 |
Compteur: Entrée universelle | |
| Dénomination entrée : | Entrées de comptage |
| Fréquence d'entrée : | max. 20 Hz (Le signal est sans rebond) |
| Résolution : | 1 impulsion |
Données de sortie
| Nombre de sorties : | 6 (Contact inverseur) |
|---|---|
| Type de raccordement : | Raccordement Push-in |
| Tension de commutation : | max. 250 V |
| Puissance de commutation : | max. 4000 VA |
| Intensité permanente limite : | 16 A (charge ohmique) |
| Durée de vie mécanique : | 1 000 000 cycles |
Propriétés électriques
Alimentation | |
| Tension d'alimentation : | 24 V DC |
|---|---|
| Plage de tension d'alimentation : | 19,2 V DC … 30 V DC (toutes tolérances comprises, ondulation comprise) |
| Courant absorbé : | max. 250 mA |
Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Bus de liaison / Logique : | 500 V AC, 1 min |
| Tension d'essai: Logique / terre de fonctionnement : | 500 V AC, 1 min |
| Tension d'essai: Contact de relais / Logique : | 4 V AC, 1 min |
| Tension d'essai: Contact de relais/terre fonctionnelle : | 4 V AC, 1 min |
| Tension d'essai: Contact de relais / contact de relais (contact ouvert) : | 1 kV, 50 Hz, 1 min |
Conditions ambiantes
| Température ambiante (fonctionnement) : | -5 °C … 50 °C (jusqu’à 3000 m d’altitude) |
|---|---|
| Indice de protection : | IP20 |
| Pression atmosphérique (service) : | 70 kPa … 106 kPa (jusqu’à 3000 m d’altitude) |
| Pression atmosphérique (stockage/transport) : | 58 kPa … 106 kPa (jusqu’à 4500 m d’altitude) |
| Température ambiante (stockage/transport) : | -40 °C … 85 °C |
| Humidité de l'air admissible (fonctionnement) : | 5 % … 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) : | 5 % … 95 % (pas de condensation) |
| Type de montage : | Montage sur rail DIN |
