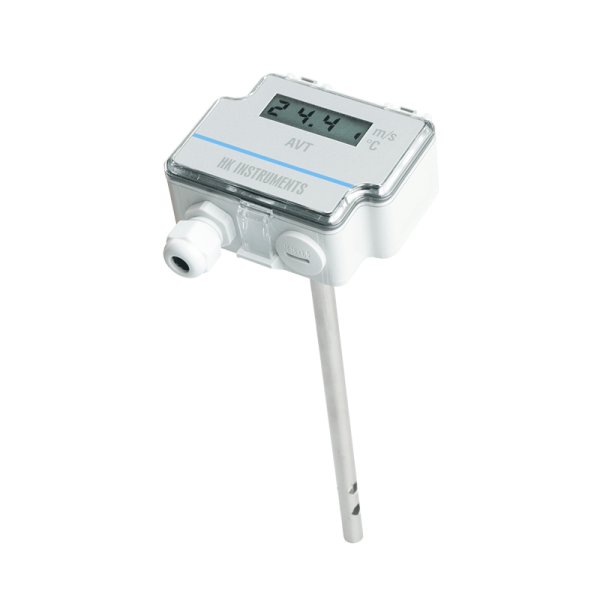

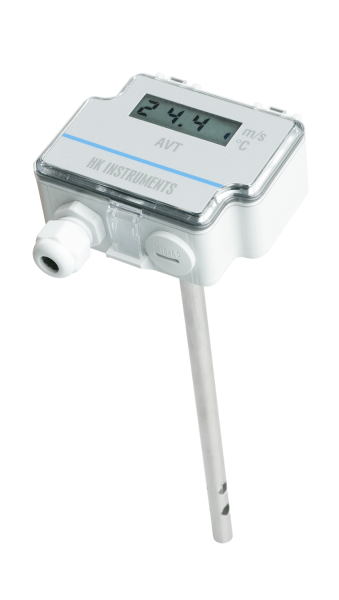

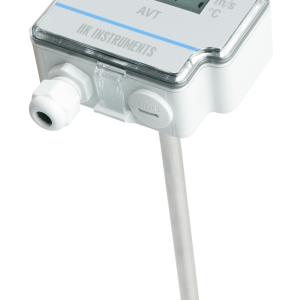

Transmetteur de vitesse d’air et de température – AVT

REF : AVT
HK INSTRUMENTS

L’AVT est un transmetteur de vitesse et de température électronique pour l’air et les gaz non combustibles avec une sortie relais optionnelle. Contrôle de vitesse et de température d’air dans les conduits, hottes à flux laminaire, ventilateurs et clapets.

Variantes :

  • D : Écran
  • R : Sortie relais

Garantie : 5 ans

160,49€ – 204,19€

  • Précision :
    • < 0,2 m/s + 5 % en lecture (plage 0…2 m/s)
    • < 0,5 m/s + 5 % en lecture (plage 0…10 m/s)
    • < 1,0 m/s + 5 % en lecture (plage 0…20 m/s)
  • Unités de mesure : m/s, °C
  • Tension d’alimentation : 24 V CC ± 10 % / 24 V CA ± 10 %
  • Consommation : 35 mA (50 mA avec relais) + 40 mA avec sorties mA
  • Signal de sortie 1 : 0…10 V ou 4…20 mA (linéaire en °C)
  • Signal de sortie 2 : 0…10 V ou 4…20 mA (linéaire en m/s)
  • Sortie de relais optionnelle :
    • Potentiel libre SPDT 250 V CA, 6 A / 30 V CC
    • 6 A avec point de commutation et hystérésis ajustables
  • Température de fonctionnement : 0…+50 °C
  • Sonde : Longueur d’immersion ajustable 50…180 mm, bride de montage incluse
  • Indice de protection : IP54

L’AVT est un transmetteur de vitesse et de température électronique pour l’air et les gaz non combustibles avec une sortie relais optionnelle.

L’AVT est utilisé dans les systèmes CVCA et les systèmes immotiques.

Contrôle de vitesse et de température d’air dans les conduits, hottes à flux laminaire, ventilateurs et clapets.

Variantes :

  • D : écran
  • R : sortie relais
Notez cet article !
[Total : 0 / Moyenne : 0]
Spécificités techniques
Plage de mesure :

Vitesse :
– 0…2 m/s
– 0…10 m/s
– 0…20 m/s
CO2 : 400 -2000ppm
Température : 0-50°C

Précision :

Vitesse :
< 0,2 m/s + 5 % en lecture (plage 0...2 m/s)
< 0,5 m/s + 5 % en lecture (plage 0...10 m/s)
< 1,0 m/s + 5 % en lecture (plage 0...20 m/s)
Température : < 0,5°C (vitesse > 0,5 m/s)

Unités de mesure :

m/s, °C

Compatibilité des fluides :

Air sec ou gaz non agressif

Élément de mesure :

Température : NTC10K
Vitesse : PT1000

Alimentation  :

24 V CC ± 10 % / 24 V CA ± 10 %

Consommation de courant :

max 35 mA (50 m4 avec sortie relais) + 40 mA avec sorties mA

Consommation :

35 mA (50 mA avec relais) + 40 mA avec sorties mA

Température de fonctionnement :

-20…+50 °C

Température de stockage :

-20…70°C

Humidité relative :

0 à 95% RH sans condensation

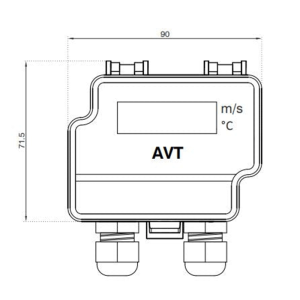

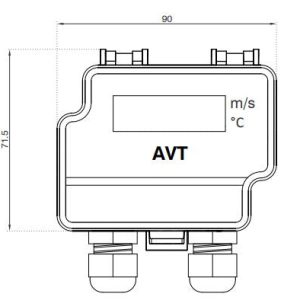

Dimensions :

Boitier : 90 x 95 x 36 mm

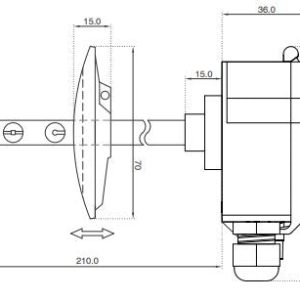

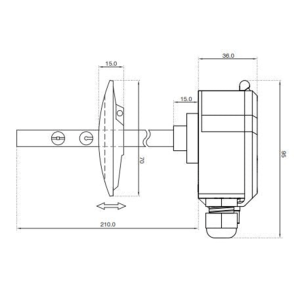

Sonde : Ø extérieur 10 mm, longueur 210 mm à partir du bas du couvercle. Longueur d’immersion ajustable 50…180 mm, bride de montage incluse
Écran : 45,7 x 12,7 mm

Montage :

Bride de montage Ø 4 mm

Matériau :

Boitier : ABS
Sonde : Acier inoxydable SAE 304

Option :

– D : avec Écran
– R : avec sortie relai

Signal de sortie 1 :

0…10 V ou 4…20 mA (linéaire en °C)

Signal de sortie 2 :

0…10 V ou 4…20 mA (linéaire en m/s)

Sortie de relais optionnelle :

Potentiel libre SPDT 250 V CA, 6 A / 30 V CC
6 A avec point de commutation et hystérésis ajustables

Température de fonctionnement :

0…+50 °C

Indice de protection :

IP54
