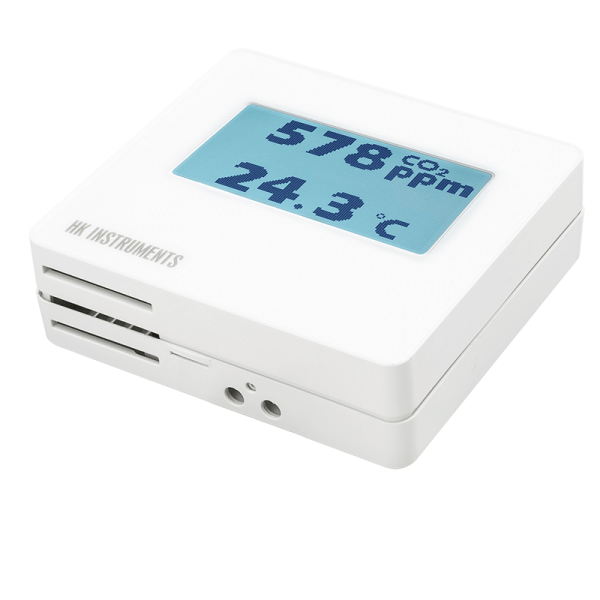

Sonde d’ambiance communication Modbus (CO2, Température) bi-canal avec écran – CDT-MOD-2000-DC-D

REF : CDT-MOD-2000-DC-D
HK INSTRUMENTS

Le modèle CDT-MOD-2000-DC-D à montage mural est utilisé pour contrôler les niveaux de dioxyde de carbone et d’humidité dans les bureaux, espaces publics, salles de réunion et salles de cours. Les appareils de la série CDT2000-DC peuvent également être utilisés dans les applications où une source de dioxyde de carbone est constamment présente (par exemple les hôpitaux et les serres).

  • Concentration en CO2
  • Température
  • Modbus RS485

Garantie : 5 ans

Ce modèle existe avec option sortie relais et/ou humidité relative.

379,92434,21

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis
  • Précision : CO2 : ±40 ppm + 3 % de la valeur mesurée, typique (plus ±3 ppm en cas d’utilisation de la sortie)
  • Modèle DC : 75 ppm ou 10 % de la valeur mesurée (la plus grande des deux valeurs)
  • Température : <0,5 °C
  • L’erreur totale globale inclut la précision, l’hystérésis et l’effet de température à 5…50 °C et 10–90 % rH
  • Unités de mesure : ppm, °C
  • Alimentation : 24 V CC/V CA ±10 %
  • Signal de sortie 1 : 0/2…10 V ou 4…20 mA (linéaire en CO2)
  • Signal de sortie 2 : 0/2…10 V ou 4…20 mA (linéaire en Temp)
  • Sortie de relais optionnelle : Potentiel libre SPDT 250 V CA, 6 A / 30 V CC, 6 A avec point de commutation et hystérésis ajustables
  • Température de fonctionnement : 0…+50 °C
  • Indice de protection : IP20
  • Écran tactile pour lire aisément la mesure à distance

Le CDT-MOD-2000-DC-D combine les mesures de la concentration en CO2, de température et d’humidité relative (en option) en un appareil convivial doté d’un écran tactile. Il permet une installation et un réglage faciles, offre une grande variété de choix de modèles ainsi que divers signaux de sortie configurables séparément pour chaque paramètre de mesure. Le CDT2000 utilise le principe de mesure NDIR, la norme dans le secteur, avec l’auto-étalonnage ABC logic™ pour mesurer les taux de CO2.

Le CDT-MOD-2000-DC-D est un modèle bi-canal comprenant un canal de mesure et un canal de référence qui assure une comparaison continue et effectue les réglages nécessaires en conséquence. Le CDT-MOD-2000-DC-D convient également aux immeubles qui sont occupés en permanence.

Variantes :

  • D : Écran
  • rH : Capteur d’humidité relative
  • 1R : Avec relais
Spécificités techniques
Modèle :

CDT-MOD-2000-DC-D
– Transmetteur de dioxyde de carbone
– Communication Modbus
– Double canal comprenant un canal de mesure et un canal de référence
– Montage en applique
– Avec écran
– Option sortie relais et/ou humidité relative

Option :

– D : Écran
– rH : Capteur d’humidité relative
– 1R : Avec relais

Plage de mesure :

CO2 : 400 -2000ppm
Température : 0…50°C
Humidité relative : 0-100%

Précision :

CO2 : ±40 ppm + 3 % de la valeur mesurée, typique (plus ±3 ppm en cas d’utilisation de la sortie)
Modèle DC : 75 ppm ou 10 % de la valeur mesurée (la plus grande des deux valeurs)
Température : <0,5 °C L’erreur totale globale inclut la précision, l’hystérésis et l’effet de température à 5...50 °C et 10–90 % rH

Unités de mesure :

ppm, °C, %rH

Compatibilité des fluides :

Air sec ou gaz non agressif

Élément de mesure :

CO2 : Infrarouge non dispersif (NDIR)
Température : PT1000 (modèles sans rH) / Intégré (modèles avec rH)

Alimentation  :

24 V CC/V CA ±10 %

Consommation de courant :

max 230 mA (à 24 V) + 10 mA pour chaque voltage sortie

Protocole :

MODBUS sur ligne série

Mode de transmisison :

RTU

Interface :

RS485

Format d'octet (11 bits) en mode RTU :

Système de codage binaire 8 bits

Bits par octet :

1 bit de démarrage
8 bits de données, le bit le moins significatif envoyé premier
1 bit pour la parité
Bit d’arrêt 1

Débit en bauds :

sélectionnable dans la configuration

Adresse Modbus :

1−247 adresses sélectionnables dans le menu de configuration

Signal de sortie 1 :

0/2…10 V ou 4…20 mA (linéaire en CO2)

Signal de sortie 2 :

0/2…10 V ou 4…20 mA (linéaire en Temp)

Sortie de relais optionnelle :

Potentiel libre SPDT 250 V CA, 6 A / 30 V CC, 6 A avec point de commutation et hystérésis ajustables

Température de fonctionnement  :

0…+50 °C

Température de stockage :

-20…70°C

Humidité relative :

0 à 95% RH sans condensation

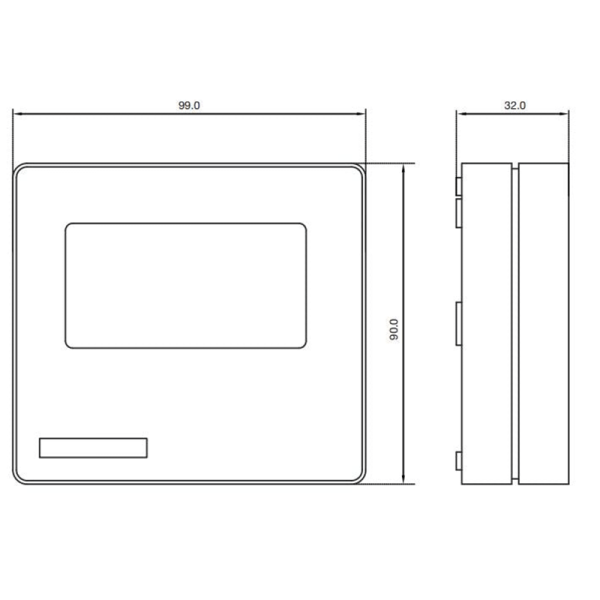

Dimensions :

99 x 90 x 32 mm

Matériau :

ABS

Écran :

– D : avec écran (77,4 x 52×4 mm)
– : sans écran

Indice de protection :

IP20

Étalonnage :

Deux canaux, pour les espaces occupés en permanence

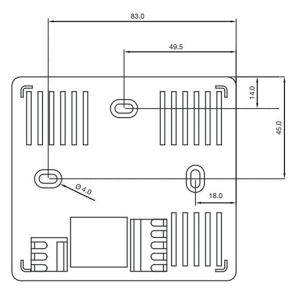

Montage :

En applique
