Ponts radio W-Modbus

REF : W-Modbus
LumenRadio

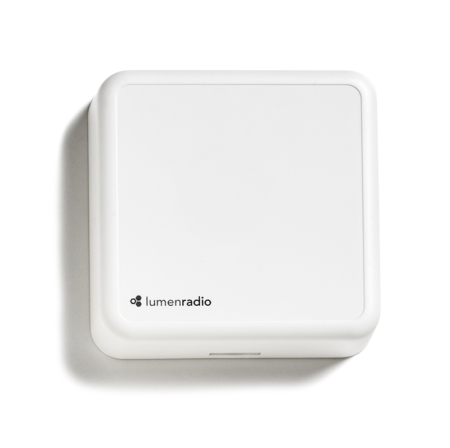

Le W-Modbus est un pont radio reposant sur la technologie mesh. Il peut être configuré en tant qu’émetteur et/ou transmetteur permettant une connexion sans fil jusqu’à 4 esclaves Modbus dans sa version PRO. Ce modèle est disponible en différentes versions :
  • W-Modbus : Connexion à 1 esclave Modbus RS485, montage mural
  • W-Modbus DIN : Connexion à 1 esclave Modbus RS485 montage rail DIN
  • W-Modbus PRO : Connexion à 4 esclaves Modbus RS485, montage mural

444,10847,83

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis
  • Prêt à l’emploi : il suffit de brancher le module et de le connecter à votre contrôleur Modbus
  • Mise en service rapide : 3 étapes simples pour mettre en service le réseau W-Modbus en quelques minutes.
  • Réseau Mesh : couverture radio accrue grâce à une topologie peer to peer
  • Cognitive Coexistence : la technologie brevetée de LumenRadio apporte une haute fiabilité et une haute résistance aux interférences radio
  • Réseau auto-optimisé : le réseau Mesh trouvera toujours le meilleur chemin pour transmettre les messages entre les modules W-Modbus
  • Portée : 500 mètres (en champs libre) entre chaque module dans le réseau Mesh
  • Configuration modulaire : il n’est plus nécessaire d’avoir la même vitesse Modbus sur chaque esclave du réseau. Chaque module peut être paramétré différemment

Le W-Modbus réinvente le Modbus RTU en remplaçant les câbles par une solution sans fil fiable, éliminant ainsi les opérations de câblage complexes, le chaînage en série et les dépannages qui prennent du temps.

Avec le W-Modbus, il est facile de connecter des équipements déjà installés, convertissant ainsi une installation câblée en un réseau sans fil. Pour des installations neuves, le produit offre une plus grande flexibilité et des économies significatives – à la fois pendant l’installation et l’utilisation à long terme.

Un réseau W-Modbus se compose d’une seule passerelle W-Modbus connectée au contrôleur de gestion Modbus via câble Modbus RS485 et d’un maximum de 100 modules récepteurs W-Modbus.

Les modules W-Modbus PRO peuvent reprendre jusqu’à quatre esclaves Modbus RS485, alors qu’un module W-Modbus standard peut être connecté qu’à un seul esclave Modbus RS485.

Notez cet article !
[Total : 0 / Moyenne : 0]
Spécifications techniques
Alimentation :

24V AC ±15% 50-60 Hz, 24 VDC ±15%

Consommation électrique maximale :

2,5 W

Puissance maximale de la sortie 24 V :

10 W

Fusible à réarmement automatique :

Oui

Bande de fréquences :

2,45 GHz, bande ISM (2400-2483 MHz)

Débit en bauds :

9600, 19200, 38400, 76800 bps

Bit d'arrêt :

1, 2

Parité :

aucune, paire

Nombre de modules (nœuds) :

100 modules (nœuds) W-Modbus émetteurs pour un module (nœud) W-Modbus récepteur

Nombre de sauts :

8 sauts dans le réseau Mesh

Portée radio :

500m en champs libre (environ 50-70m intérieur avec murs)

Sortie (ERP) :

Max 20 dBm

Matériau :

ABS UL94-V0

Classe IP :

40

Couleur :

Blanc, RAL 9003

Température ambiante :

Fonctionnement -20 à +55°C

Stockage :

-30 à +80°C

Humidité  :

10 – 95% sans condensation

Poids :

95g

Dimensions :

L 86 x H 86 x P 25,5 mm

Puis-je connecter plusieurs esclaves Modbus RTU sur un module (nœud) W-Modbus ?

Oui, c’est possible avec la version W-Modbus PRO.

Quelle est la limite du nombre d'esclaves Modbus RTU dans un réseau ?

Il est possible d’avoir jusqu’à 100 esclaves connectés à un maître dans un réseau.

Comment attribuer un ID Modbus au Node W-Modbus ?

Le module W-Modbus n’a pas besoin d’ID Modbus propre ; il utilise l’ID de son serveur Modbus (esclave). La troisième LED clignote en vert toutes les cinq secondes si le Node W-Modbus détecte un identifiant Modbus valide sur le bus avec un débit en bauds correct, sinon elle clignote en rouge.

Le W-Modbus transfère-t-il les signaux Modbus sans fil ?

Les modules W-Modbus transfèrent des signaux Modbus RTU, excluant Modbus TCP.

La communication dans le réseau est-elle cryptée ?

Oui, toutes les communications dans le réseau W-Modbus sont cryptées avec AES128.
