Passerelle universelle – LGATE-902

REF : LGATE-902
Loytec

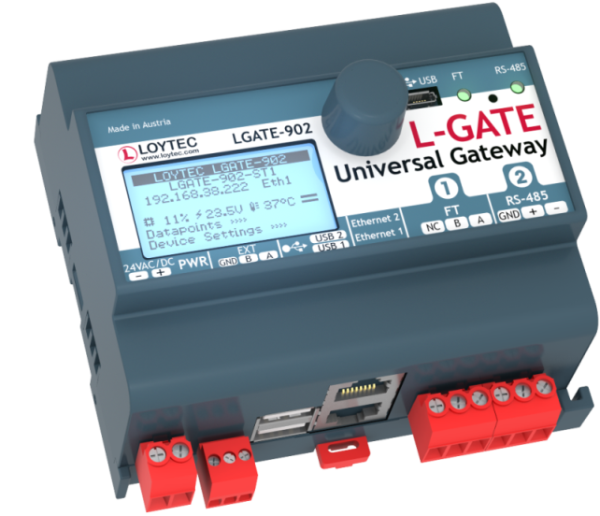

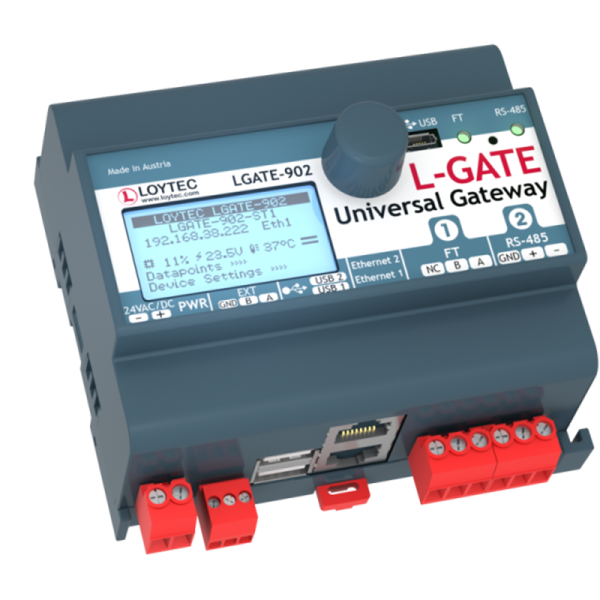

LGATE-902 : Passerelle universelle.

1 589,00

Cet article est sur commande : contactez-nous pour connaître la disponibilité

  • Passerelle Universelle pour BACnet, LonMark, KNX, Modbus, M-Bus, et EnOcean
  • Conforme aux standards ANSI/ASHRAE 135-2012 et ISO 16484 5:2012
  • Fonctionnalité B-BC (BACnet Building Controller), certifiée BTL
  • Supporte BBMD (BACnet Broadcast Management Device)
  • Supporte BACnet MS/TP ou BACnet/IP
  • Fonction client BACnet (Write Property, Read Property, COV Subscription)
  • Configuration Client BACnet avec un outil de configuration (scan et import EDE)
  • Conforme aux standards CEA-709, CEA-852, et ISO/IEC 14908 (Systèmes LonMark)
  • Supporte TP/FT-10 ou IP-852 (Ethernet/IP)
  • Supporte les NVs statiques ou créées dynamiquement
  • Supporte les user-defined NVs (UNVTs) et les Configuration Properties (SCPTs, UCPTs)
  • Remote Network Interface (RNI) avec 2 interfaces réseaux multiplexes MNI
  • Connexion directe à KNX/IP, ou à KNX TP1 via l’interface LKNX-300
  • M-Bus Maître selon la norme EN 13757-3, connexion via convertisseur de niveau M-Bus (LMBUS-20 ou LMBUS-80)
  • Modbus TCP et Modbus RTU/ASCII (Maître ou Esclave)
  • Création automatique de connexions locales (Smart Auto-Connect™)
  • Objets mathématiques pour lancer des calculs sur les data points
  • Mise en concordance automatique des variables réseaux vers les objets BACnet selon la norme CEN/TS 15231:2005
  • Alarming, Scheduling et Trending (AST™)
  • Support Node.js pour une intégration IoT facile (ex : Calendrier Google, MQTT, Alexa & ses amis, équipement multimédia,…)
  • Envoi de courriels selon événement
  • Héberge des pages graphiques customisées
  • Visualisation des pages graphiques customisées avec LWEB-900 et LWEB-802/803
  • Serveur OPC XML-DA et OPC UA server embarqué
  • Deux ports Ethernet en mode switch ou séparés.
  • Accède aux statistiques réseaux
  • Serveur Web embarqué pour configurer les équipements et superviser les data points
  • Opérations manuelles avec le bouton molette et le client VNC
  • Accès local ou à distance aux informations à propos de l’état du produit et de ses data points
  • Ecran graphique 128×64 rétro-éclairé
  • Configurable via Ethernet/IP ou TP/FT-10
  • Connexion aux équipements EnOcean sans fil via l’interface LENO-80x
  • Supporte SMI (Standard Motor Interface) grâce à l’interface LSMI-80x
  • Supporte WLAN grâce à l’interface LWLAN-800
  • Supporte LTE grâce à l’interface LTE-800
  • Supporte MP-Bus grâce à l’interface LMPBUS-804
  • Stocke la documentation projet utilisateur

La passerelle LGATE-902 est une passerelle puissante qui peut héberger des pages graphiques spécifiques.
Les passerelles permettent des fonctions de connectivité pour intégrer en même temps CEA-709 (Systèmes LonMark), BACnet, KNX, Modbus, et M-Bus.
Les opérations locales et les forçages sont possibles grâce au bouton molette intégré et à l’afficheur (128×64 pixels).
Les informations liées à l’équipement et aux données sont fournies par l’interface Web et affichées sur le petit écran via des symboles et du texte.
Les systèmes LonMark peuvent être intégrés via IP-852 (Ethernet).

Notez cet article !
[Total : 0 / Moyenne : 0]
Spécificités techniques
Dimensions (mm) :

107 x 100 x 75 (L x l x H), DIM045

Installation :

Montage rail DIN suivant norme DIN 43880, rail en profilé de chapeau EN 50022

Alimentation :

24 VDC / 24 VAC ±10 %, typ. 2.5 W

Conditions d’utilisation :

0 °C à 50 °C, 10–90 % RH, sans condensation, degré de protection: IP40, IP20 (borniers)

Interfaces :

2 x Ethernet (100Base-T):
OPC XML-DA, OPC UA, LonMark IP-852**,
BACnet/IP*, BACnet/SC*, KNXnet/IP,
Modbus TCP (Maître ou Esclave), HTTP, FTP, SSH, HTTPS, Pare feu, VNC, SNMP

2 x USB-A:
WLAN (nécessite LWLAN-800), EnOcean (nécessite LENO-80x), SMI (nécessite LSMI-804)
LTE (nécessite LTE-800)
MP-Bus (nécessite LMPBUS-804)

1 x TP/FT-10** (LonMark-System)

1 x RS-485 (ANSI TIA/EIA-485):
BACnet MS/TP* ou Modbus RTU/ASCII (Maître ou Esclave)

1 x EXT:
M -Bus, Master EN 13757-3 (nécessite L-MBUS20/80) ou KNX TP1 (nécessite LKNX-300) ou SMI (nécessite LSMI-800)
* Soit BACnet/IP, BACnet/SC ou BACnet MS/TP
** Soit LonMark IP‑852 ou TP/FT‑10

Outils :

L-INX Configurator

Remote Network Interface :

1 RNI avec 2 équipements MNI
