Modules entrées-sorties

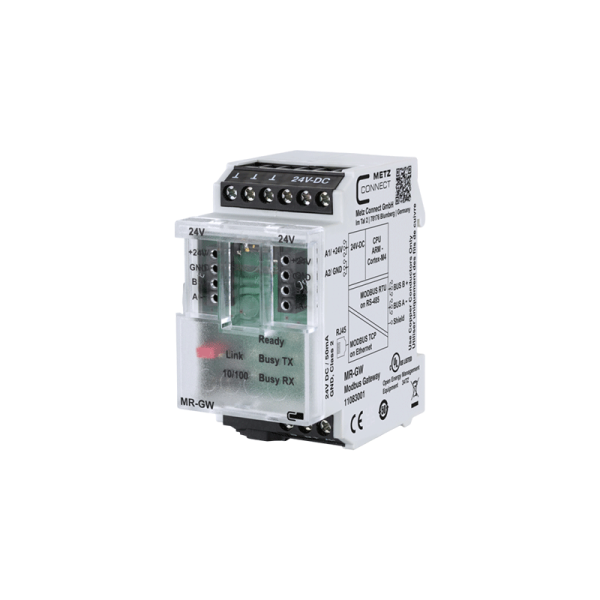

Passerelle Modbus RTU / Modbus TCP – MR-GW

REF : MR-GW
Metz Connect

La passerelle (Gateway) Modbus de chez METZ CONNECT permet de relier des périphériques Modbus RTU à un réseau Modbus TCP. Jusqu’à 32 périphériques Modbus RTU peuvent être connectés à la passerelle, de sorte que les clients Modbus TCP peuvent communiquer avec un ou plusieurs esclaves Modbus RTU (RS485) via cette passerelle.

275,93

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

5 en stock

  • Accès simultané à partir de 32 clients Modbus TCP
  • Échange de données bidirectionnel entre les dispositifs esclaves Modbus RTU et un maître Modbus TCP (client)
  • Protocole : Modbus RTU over TCP (Passerelle transparente), Modbus TCP/IP v1.0b, HTTP 1.0
  • Serveur Web intégré
  • Configuration intuitive et indépendante du logiciel via l’interface Web
  • Recherche aisée des dispositifs Modbus RTU METZ CONNECT sur le bus RS485
  • Connexion rapide des dispositifs Modbus RTU de METZ CONNECT grâce à la technique éprouvée des cavaliers
  • Isolation galvanique triple (alimentation Ethernet RS485)
  • Surveillance du statut de la communication TCP et RS485
  • Accès démo à l’interface web: metz-connect.com/mr-gateway

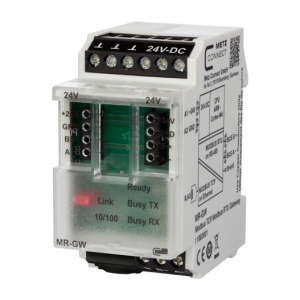

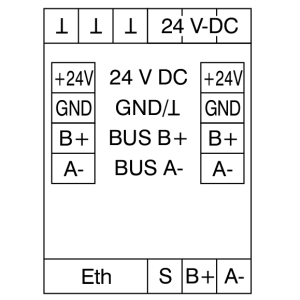

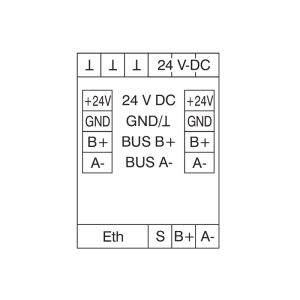

MR-(F)-GW est une passerelle Modbus RTU/Modbus TCP compacte. Le MR-Gateway permet un échange de données bidirectionnel entre les appareils de bus de terrain Modbus RTU et un Modbus TCP maître (client). Le MR-(F)-GW peut être utilisé en deux modes de fonctionnement. Soit en tant que passerelle transparente en Modbus RTU sur TCP ou en tant que convertisseur de protocole (mode Modbus TCP). Le MR-Gateway peut être connectée aux appareils Modbus RTU METZ CONNECT via deux bornes de connexion à 4 broches situées à l’avant de l’appareil et une fiche de cavalier. Un serveur Web intégré permet le paramétrage, la gestion et la surveillance des deux interfaces (Ethernet/RS485). L’interface Web est également utilisée pour mettre à jour le firmware. Le MR-Gateway convient pour une installation décentralisée dans des sous-distributeurs électriques ou dans des armoires de commande sur rails de montage.

Notez cet article !
[Total : 0 / Moyenne : 0]
Interface Ethernet
Connexion au réseau :

1 x Port Ethernet (RJ-45 IEC 60603-7-51 (2010))

Vitesse :

10/100 Mbits avec auto-négociation

Protocole :

Modbus RTU over TCP (Passerelle transparente), Modbus TCP/IP v1.0b, HTTP 1.0

Interface RS485
Protocole :

Modbus RTU v1.1b3

Taux de transfert :

300 à 115200 Bit/s

Résistance de terminaison de bus :

120 ohms commutable

Isolation galvanique :

1,5 kV

Alimentation
Tension de service :

24 V CC ± 10 % (SELV)

Consommation électrique (max) :

50 mA

Perte de puissance (max) :

1,3 W

Affichage
Opération "RDY" :

Opération « RDY »

Raccordement LAN "LINK 10/100" :

DEL verte (100 Mbit), DEL jaune (10 Mbit)

RS485 bus "TX" / "RX" :

DEL verte

Environnement
Dimensions (L x H x P) :

35 x 69,3 x 60 mm

Plage des températures de service :

de -5 °C à 55 °C

Plage des températures de stockage :

de -20 °C à 70 °C

Indice de protection boîtier / borniers :

IP40 / IP20
