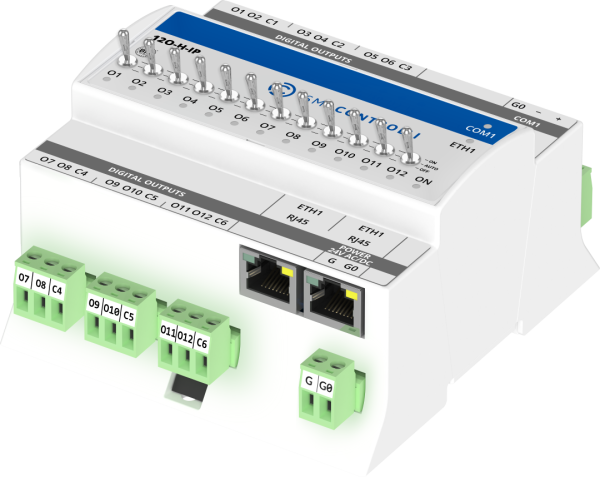

Module 12 sorties digitales – iSMA-B-12O-H-IP

REF : iSMA-B-12O-H-IP
iSMA CONTROLLI

Module E/S multi-protocoles avec 12 sorties digitales et dérogations en façade, protocoles BACnet et Modbus, connectivité IP et passerelle intégrée Modbus TCP/IP vers Modbus RTU/ASCII.

La passerelle Modbus intégrée sur le port COM1 permet d’intégrer jusqu’à 32 équipements esclaves Modbus (ou 128 si 1/4 de charge) à la couche IP.

494,73

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

12S Digitales avec dérogations en façade : Relais (3A, 230V AC)
– IP : Modbus ou BACnet jusqu’à 32 équipements (ou 128 si 1/4 de charge)
– Fonction Gateway RS485 (en Modbus uniquement)
– Alimentation 24V AC/DC

Les modules d’E/S MAX sont un complément puissant à tout système d’automatisation de bâtiment, offrant des capacités ultimes de contrôle et de surveillance.
La série MAX-RS offre une gamme de modules, y compris un module de 24 entrées digitales et un module de 12 sorties digitales avec dérogations en façade, tous deux dotés de protocoles ouverts tels que BACnet et Modbus.

Le module de 12 sorties digitales est idéal pour les applications de chauffage, de ventilation et de climatisation, car il permet de contrôler directement jusqu’à 3 A de charge par sortie digitale. Grâce aux commutateurs optiques à fourche, il est possible de commander manuellement chaque sortie, ce qui garantit un contrôle optimal.

Tous les modules de la série MAX-RS sont équipés des types d’E/S les plus couramment utilisés dans l’automatisation des bâtiments et supportent les protocoles de communication ouverts, notamment Modbus RTU/ASCII et BACnet MS/TP, sélectionnables à l’aide d’un commutateur DIP. Les modules sont conçus pour créer systèmes de contrôle distribués en étendant les capacités des contrôleurs de bâtiment tels que AAC20 ou MAC36NL avec des entrées et des sorties utilisant des connexions de bus série.

Les modules sont compatibles avec les normes de communication ouvertes, ce qui permet de les installer à la fois dans des installations nouvelles et dans des installations achevées, dans le cadre d’une GTB existante.

Le mini USB intégré permet la configuration initiale de l’unité sans alimentation électrique.

Vous souhaitez explorer l’univers des produits iSMA CONTROLLI et apprendre à les intégrer de manière efficace dans vos projets de Smart Building ? Rendez-vous sur la plateforme de formation en ligne développée par notre partenaire iSMA CONTROLLI : https://e-learning.ismacontrolli.com/

Télécharger iC Connect pour accéder à l’utilitaire de paramétrage et de programmation regroupant les outils iSMA configurator, SFAR Configurator, iC Tool, iSMA Tool.

Notez cet article !
[Total : 0 / Moyenne : 0]
Sorties digitales
Relais :

(NO) 3A à 230 V AC / 30V DC
(NO) 75 VA à 230 V AC / 30 W à 30V DC

Environnement
Alimentation :

24V AC/DC

Environnement :

T°de fonctionnement : -10°à +50°C
T°de stockage : -40°à +85°C
Humidité de fonctionnement : 5% à 95% sans condensation

Protection :

IP20

Certification :

CE

Boîtier :

Montage : Rail DIN en 50022
Dimensions : 70 x 106 x 110 mm
Matériaux : PC/ABS

Garantie :

24 mois

Configuration technique
Protocoles application :

Modbus TCP/IP, BACnet IP

Ports de communication :

2 RJ45

Débit en bauds :

10/100 Mb/s

Interface de communication :

Double port TCP/IP avec fonction switch (version IP uniquement) + Mini USB

L’état de l’interrupteur de forçage en façade du module peut-il être lu par une supervision ou un automate ?

Oui, il y a un registre modbus et un objet BACnet qui permettent d’identifier l’état de l’interrupteur en mode ON/Auo/OFF.
