Modules entrées-sorties

Modules entrées-sorties 4DI & 2+2DO – LonWorks® FTT10 – LF-DM4/4

REF : LF-DM4-4
Metz Connect

4DI & 2+2DO : 4 entrées TOR & 2 sorties relais & 2 sorties digitales

271,87

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

Cet article est sur commande : contactez-nous pour connaître la disponibilité

Le plus :

  • Compacts, dérogations

Protocoles :

  • LonWorks

Configuration hardware :

  • 1 x FTT10
  • 4DI : Entrées digitales TOR (contacts libre de potentiel)
  • 2DO : Sorties Relais (6A ; 250V AC)
  • 2DO : Sorties Relais (40V AC/DC)
  • Dérogations en façade

Constructeur : Metz Connect
Gamme : BTR Logline

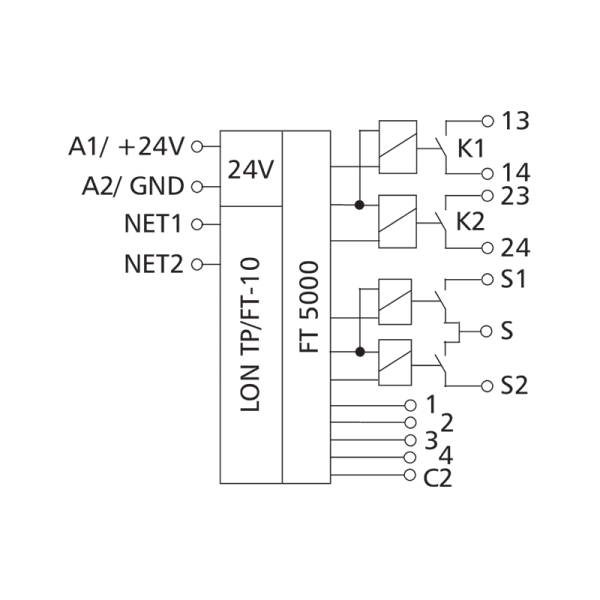

Le module de mélange LON avec 4 entrées numériques, 2 sorties relais et 2 sorties numériques, a été développé pour les tâches de commutation décentralisées. Il convient par ex. pour interroger des états de commutation et pour commuter ensuite des moteurs ou autres acteurs. A ce sujet il faut protéger les contacts relais par des mesures appropriées en fonction de la charge. Les entrées et les sorties sont interrogées et/ou adressées par des variables de réseau SNVT. Les contacts d’entrée 1 à 4 sont câblées avec le contact C2 sur deux pôles par des interrupteurs ou contacts libres de potentiel. De plus, une temporisation à impulsions est intégrée. Convient au montage décentralisé sur rail dans des répartiteurs électriques.

Spécificités techniques
Protocole :

TP/FT-10, topologie libre

Neuron :

FT5000

Vitesse de transmission :

78 kbit/s

Tension de service :

24 V CA/CC ± 10 % (SELV)

Consommation électrique :

200 mA (CA) / 65 mA (CC)

Taux de marche relatif :

100 %

Temps de récupération :

550 ms

Entrées :

4, contact numérique

Entrée / seuil de commutation :

4,5 V CC

Sorties (relais) :

2, contact à fermeture

Sortie / tension de commutation :

250 V CA

Sortie / courant :

6 A / sortie

Sorties (numériques) :

2 contacts à fermeture (PhotoMOS)

Sortie / tension de commutation :

40 V CA/CC

Sortie / courant :

100 mA

Affichage marche et bus :

DEL verte, jaune

Dimensions (L x H x P) :

35 x 69,3 x 60 mm

Plage des températures de service :

de -5 °C à 55 °C

Plage des températures de stockage :

de -20 °C à 70 °C

Indice de protection boîtier / borniers :

IP40 / IP20
