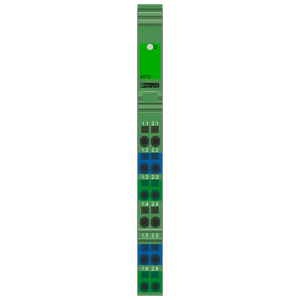

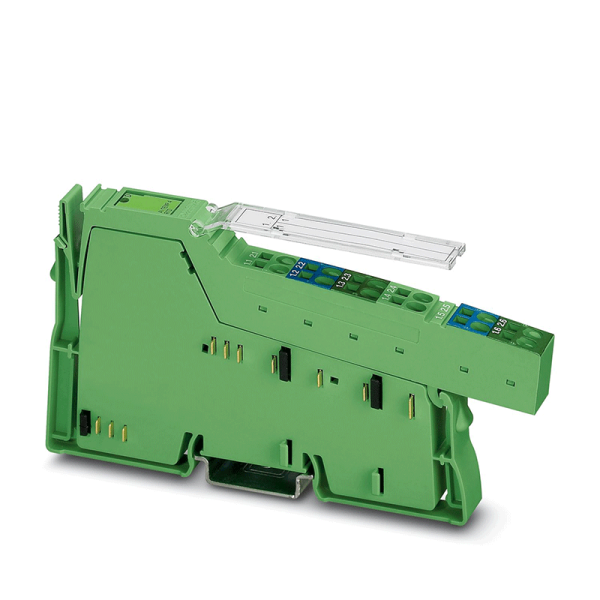

Module 4 entrées analogiques – IB IL AI/TEMP 4 RTD-PAC
REF : IB-IL-AI-TEMP-4-RTD-PAC
Carte IB IL AI/TEMP 4 RTD-PAC entrées-sorties pour ILC 2050 BI
4AO : 4 entrées analogiques
492,05€
Cet article est sur commande : contactez-nous pour connaître la disponibilité
- Entrées de tension 0 V … 10 V
- Entrées pour mesures de température
- Raccordement des capteurs à 2 conducteurs
- Voyants de diagnostic et indicateurs d’état
Carte IB IL AI/TEMP 4 RTD-PAC entrées-sorties pour ILC2050 BI :
- 4AO
Inline, Module d’entrée analogique, 0 V … 10 V, indice de protection: IP20, y compris connecteurs mâles Inline et champs de repérage
Le module IB IL AI/TEMP 4 RTD-PAC est prévu pour être utilisé dans une station Inline. Le bloc de jonction possède quatre entrées pouvant être configurées au choix, et indépendamment l’une de l’autre, pour la mesure de tensions ou de résistances, ainsi que de capteurs de température de résistance.
Le raccordement des capteurs est un raccordement à 2 fils, ce qui implique que pour l’utilisation de capteurs avec des coefficients de température relativement faibles (par ex. capteurs de platine), on recommande une résistance nominale d’au-moins 1000 Ω. Pour mesurer la température au moyen de résistances NTC, dont l’avantage réside dans un coefficient de température élevé, une solution adaptée consiste à mesurer la résistance et à convertir en valeurs de température.
Spécificités techniques
| Dimensions : | L 12,2 x H 140,5 x P 71,5 mm |
|---|---|
| Vitesse de transmission : | 500 kBit/s |
| Signal d'entrée tension : | 0 V … 10 V |
| Plage de résistance linéaire : | 0 Ω … 3 kΩ |
| Température ambiante (stockage/transport) : | -25 °C … 85 °C |
| Indice de protection : | IP20 |
