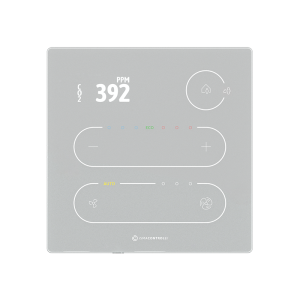

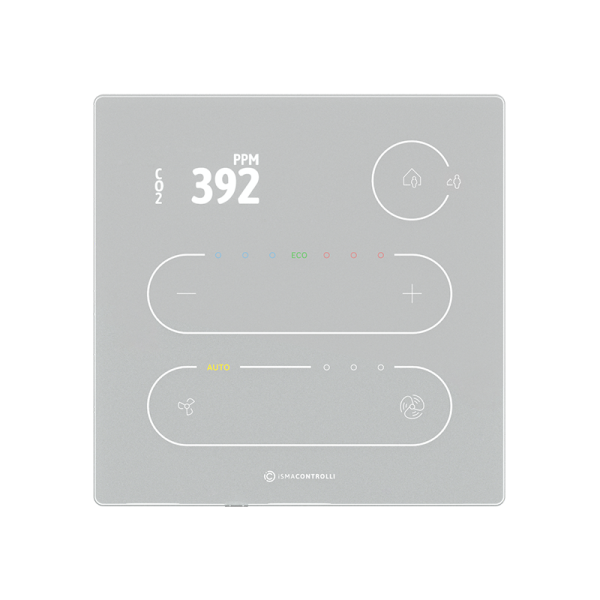

Interface d’ambiance Touch Point Modbus ou BACnet blanc

REF : TP-W
iSMA CONTROLLI

Le Touch Point apporte une touche d’élégance et s’intègre parfaitement dans les bâtiments commerciaux, les hôtels, les bureaux, les salles de réunion. Il interagit avec l’utilisateur grâce à des LED signalant l’état de fonctionnement du dispositif et est adaptée à un montage encastré ou en surface. Il se configure facilement grâce aux protocoles de réseau ou d’un port USB intégré, même sans alimentation externe.

Le Touch point est équipé des protocoles de communication ouverts Modbus et BACnet, qui peuvent être sélectionnés à l’aide d’un commutateur DIP. Disponible dans une variété de configurations, il s’adapte parfaitement à votre bâtiment.

Options disponibles : capteurs de température, CO2 et/ou d’humidité avec ou sans écran et bouton ventilation.

Couleur du boîtier blanc, existe en version noire.

118,65285,77

  • BACnet MS/TP
  • Modbus RTU/ASCII
  • Capteur de température par défaut
  • Capteurs d’humidité et CO2 en option
  • Connecteur USB Type-C
  • Alimentation 24 V AC/DC
  • Commutateur DIP pour la configuration
  • LED d’état et écran en option
  • Bouton ventilation en option
  • Buzzer

Le Touch Point est une interface d’ambiance moderne conçue pour la gestion du confort, compatible avec les protocoles Modbus RTU/ASCII et BACnet MS/TP. Il est disponible dans diverses configurations de capteurs (température, CO2 et humidité), de couleurs de boîtier avec ou sans écran, ainsi que des boutons tactiles pour le pilotage local. La configuration du thermostat peut être réalisée à l’aide du logiciel iSMA Configurator ou des registres Modbus/objets BACnet.

Il s’adapte parfaitement à la plupart des boîtiers de raccordement standard en Europe. Son design élégant s’intègre harmonieusement dans divers environnements tels que les bâtiments commerciaux, les hôtels, les bureaux et les salles de réunion. L’interaction avec l’utilisateur est facilitée par des LED indiquant clairement l’état de fonctionnement du dispositif, ajoutant ainsi une dimension pratique et esthétique à son utilisation.

Configuration technique
Protocoles application :

Modbus RS485 ou BACnet MSTP

Interface de communication :

RS485 half duplex

Connecteurs :

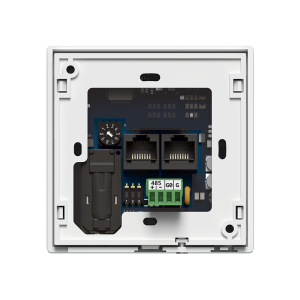

2xRJ45 + bornier

Vitesse :

2 400 à 115 200 bauds

Châssis :

– Construction : Boîtier ABS
– Montage en applique

Alimentation :

24 V AC/DC

Paramétrage adresse / protocoles / vitesse (Modbus RS) :

USB Type-C / Commutateur DIP

Environnement
Dimensions :

86 x 86 x 14,5 mm

Environnement :

– Plage de température de fonctionnement : 0 à 40°C
– Plage de température de stockage : -40 à 70°C
– Humidité relative : 5 à 95%, sans condensation

Certifications :

CE

Protection :

IP20

Garantie :

24 mois

Capteurs
Température :

– Type : 10k NTC
– Plage de mesure : 0-50° C
– Précision : ± 0,5˚C
– Résolution : ± 0,1° C

Humidité (en option) :

– Plage de mesure : RH : 10 – 90%
– Précision : ± 2% RH
– Résolution : ± 0,1% RH

CO2 (en option) :

– Plage de mesure : CO2 : 400 – 4000 ppm
– Précision : ± 30 ppm

Façade du boîtier
Couleur :

Blanc ou noir

Taille de l’écran TFT :

0,96 pouces

Rétroéclairage :

3 modes d’intensité lumineuse

Boutons ventilation :

En fonction du modèle (option)

LED d’état :

– 3 bleues et 3 rouges pour la température
– 3 blanches pour la ventilation
– 1 pour l’occupation
– 1 couleur configurable
