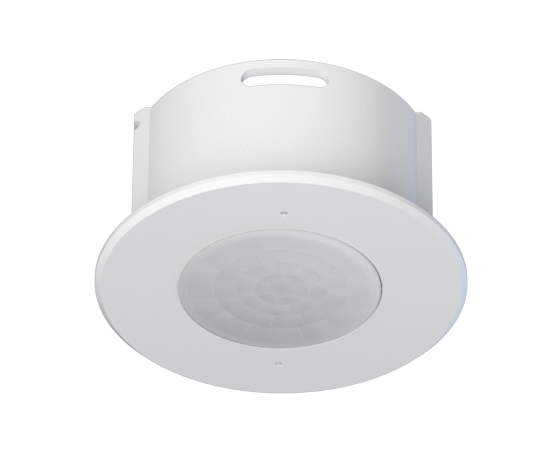

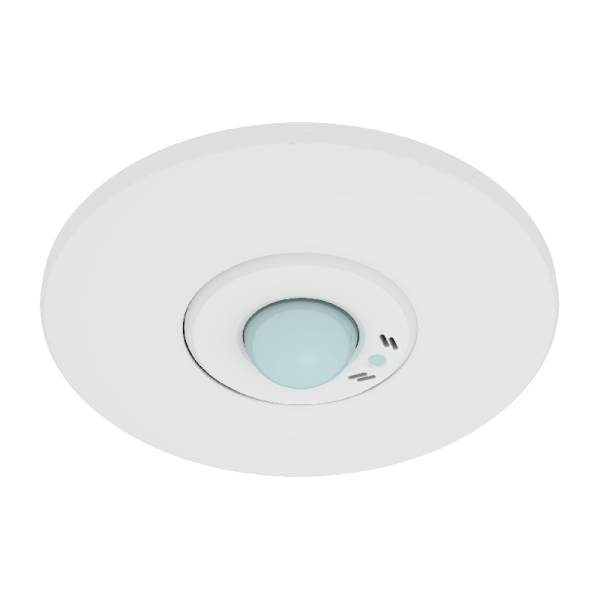

Multi-Capteur Bluetooth – LDALI-MS2-BT

REF : LDALI-MS2-BT
Loytec

Multicapteur DALI-2 Bluetooth (Présence, Lux, T°, Hr, 3 contacts sec)

Le multicapteur LDALI MS2-BT/LDALI-MS4-BT assure la détection d’occupation et mesure le niveau d’éclairement. Il s’intègre parfaitement dans la gamme de contrôleurs d’éclairage L-DALI et les contrôleurs de zone multi-métiers LROC-40x. Le détecteur de présence utilise simultanément un détecteur infrarouge passif et un détecteur de présence acoustique. Optimisé pour une utilisation classique dans des environnements de bureaux, là où même les mouvements infimes de quelqu’un travaillant à son ordinateur doivent être pris en compte n’importe où dans la zone de détection.

129,00

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

4 en stock

  • Intégration facile dans les systèmes d’éclairage LOYTEC L-DALI et les contrôleurs de zone multi métiers LROC-40x avec un accent particulier sur le contrôle de l’éclairage et la réduction des coûts énergétiques.
  • Certifié DALI-2 comme défini dans la norme CEI 62386 2014 (périphérique d’entrée)
  • Détection d’occupation haute sensibilité – double technologie (PIR et acoustique, paramètre de sensibilité séparé pour chaque technologie, sensibilité ajustable), optimisée pour les environnements de bureaux.
  • Mesure de niveau d’éclairement
  • Récepteur infrarouge intégré pour télécommande infrarouge optionnelle L-RC1
  • Capteur de Température
  • Capteur d’Humidité
  • 3 entrées TOR (contact sec)
  • Balises et services Bluetooth configurables: déplacements intérieurs, suivi des actifs et accès à la solution de GTB LWEB-900
  • LDALI-MS2-BT peut être monté dans une boîte encastrée, directement dans les faux plafonds (montage à ressort) ou sur le mur (le kit pour montage en saillie LOYMS2-OW doit être commandé séparément).
  • Compatible multi-maîtres, jusqu’à 16 capteurs LDALI-MS2-BT par canal DALI avec une alimentation bus suffisamment dimensionnée
  • Fournie par le bus DALI, aucune alimentation externe n’est nécessaire
  • La tête du capteur peut être inclinée jusqu’à ± 15 ° verticalement
  • Mise à jour du Firmware via DALI

Le LDALI-MS2-BT possède un diamètre de zone de détection de présence de 10,8 m à une hauteur de montage de 3 m et est idéal pour couvrir un bureau typique ou une zone dans un espace de type open space.

Avec le récepteur infrarouge intégré, les lumières de la pièce, les stores et le système CVC peuvent être contrôlés via la télécommande IR L-RC1 disponible en option.

En plus des capteurs d’occupation et de niveau d’éclairement, le LDALI-MS2-BT est équipé de capteurs de température et d’humidité intégrés.

Dans les applications d’automatisation de locaux, ces valeurs peuvent être utilisées pour calculer le point de rosée actuel.

À l’arrière du capteur, il y a un connecteur pour trois entrées TOR, permettant de connecter des interrupteurs et des boutons poussoirs, des contacts de fenêtre, un capteur de point de rosée, etc.

Cette fonction permet non seulement d’économiser du matériel supplémentaire, mais également de réduire considérablement les coûts de câblage, car les entrées peuvent être câblées dans la pièce et les câbles ne doivent plus être tirés vers les modules d’E/S dans l’armoire électrique.

De plus, le LDALI-MS2-BT peut transmettre tous les types de balises pris en charge (iBeacon, balise Eddystone UID ou balise spécifique LOYTEC) pour la localisation intérieure.

Le LDALI-MS2-BT est livré avec trois options de montage : Il peut être installé dans le mur dans des boîtiers encastrés standard, à ressort dans les faux plafonds et en saillie avec la boîte de montage en surface incluse.

La communication et l’alimentation sont gérées via le bus DALI. Le LDALI-MS2-BT est certifié DALI-2 périphérique d’entrée, comme défini par la norme CEI 62386 2014 et peut être intégré dans les systèmes DALI-2 d’autres fournisseurs.

Notez cet article !
[Total : 0 / Moyenne : 0]
Spécificités techniques
Dimensions (mm) :

Total Ø: 104, DIM042
Installation en encastré Ø: 60
profondeur de montage: 30

Installation :

Montage au plafond :
• Installation directe sur le faux plafond (ailettes à ressorts incluses)
• En encastré
• En saillie (le kit pour montage
en saillie LOYMS2-OW doit être
commandé séparément)

Alimentation :

Bus DALI, 6 mA / 10 mA à 16 V DC (Bluetooth désactivé / activé), max. 10 mA (courant d’appel)

Conditions d’utilisation :

0 °C à 50 °C, 10–90 % RH, sans condensation, niveau de protection : IP20

Interfaces :

1 x DALI, protégé contre les surtensions (d’alimentation)
1 x récepteur infrarouge
3 x entrées TOR (contact sec, non protégées contre les surtensions)
1 x interface Bluetooth

Conformité protocole DALI (partie CEI 62386) :

101 ed2, 103 ed1 (équipement d’entrée), 301 ed1 (entrées TOR,
télécommande IR), 303 ed1 (PIR), 304 ed1 (capteurs de lux)

Caractéristiques Bluetooth et RF :

Puissance de sortie maximale: +4 dBm
Gamme de fréquence: 2402 – 2480 Mhz

Détection d'occupation :

PIR et acoustique, sensibilité ajustable

Détecteur de mouvement infrarouge passif :

Cône de Détection : 10,8 m @ 3 m de hauteur (92 m2), 136 zones,
angle: 122° (jusqu’à une hauteur de montage de 5 m)
Application Grande Hauteur : hauteur de montage 5 m – 12 m ,
Surface de détection : 256 m2
(angle d’ouverture : 73,6° @ 12 m, 122° @ 5 m

Hauteur de montage :

max. 12 m

Mesure de niveau d’éclairement :

0 – 4000 lux, résolution : 0,125 lux

Mesure de Température :

-5 °C à 60 °C, résolution : 0,1 °C, précision : ±0,2 °C (0 °C – 70 °C)

Mesure d’Humidité Relative :

0 % – 100 %, résolution 0,5 %
précision :
typ. ±2,2 % R.H. @ 25 °C, 20 % – 80 % R.H.
typ. ±4 % R.H. @ 25 °C, 0 % – 20 % R.H. et 80 % – 100 % R.H.

Type de profile de câblage :

0,2 – 1,5 mm² [AWG 28 – 14]

Longueur de dénudage :

6 mm [0,24 in]

Longueur de câble pour les entrées digitales :

< 10 m

Couleur :

RAL 9010, blanc pur

A utiliser avec :

LDALI-3E10x-U, LDALI-ME20x-U, LDALI-PLCx, LROC-40x, LIOB-591
