Contrôleurs éclairage

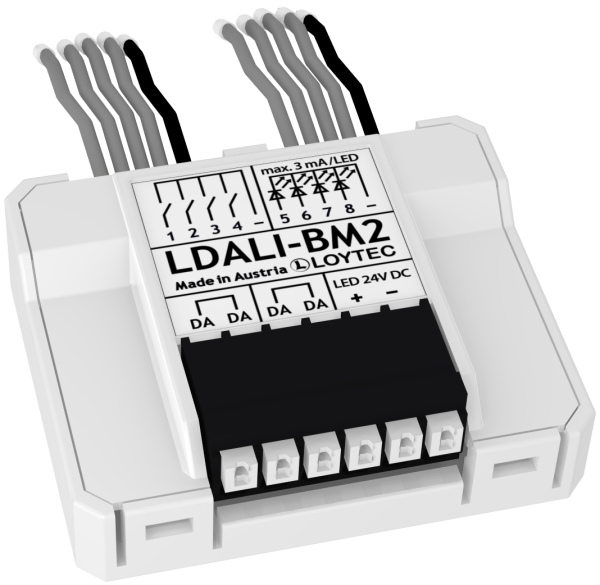

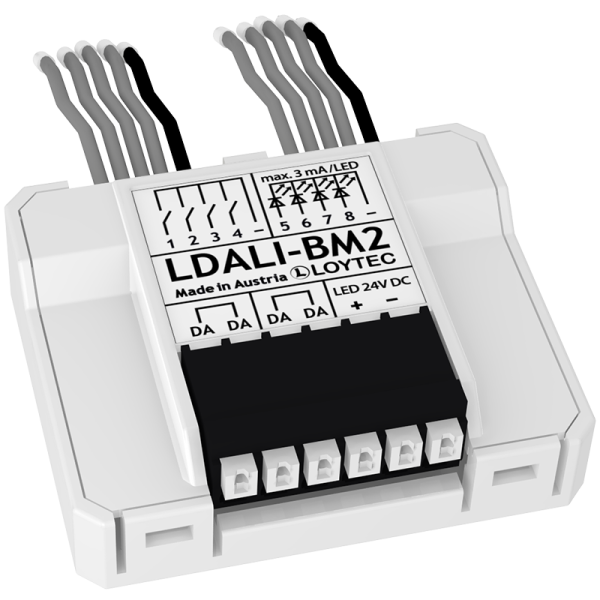

Coupleur de boutons poussoir – LDALI-BM2

REF : LDALI-BM2
Loytec

Le coupleur pour bouton-poussoir LDALI-BM2 intègre jusqu’à quatre boutons poussoirs ou interrupteurs dans un canal DALI. En option, deux des quatre entrées peuvent être utilisées comme entrées analogiques pour connecter des dispositifs comme des potentiomètres linéaires ou rotatifs, des cadrans ou même des capteurs résistifs comme des capteurs de température de type CTN.

69,00

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis
  •  Intégration facile dans les systèmes d’éclairage LOYTEC L-DALI et les contrôleurs de zone multi-métiers LROC-40x
  •  Certifié DALI-2 périphérique d’entrée, comme défini par la norme CEI 62386 2014.
  • 2 entrées digitales (contact sec) pour boutons poussoirs ou interrupteurs conventionnels
  • 2 entrées universelles (sans potentiel) pour boutons poussoirs, interrupteurs, curseurs, cadrans ou capteurs de température de type CTN conventionnels
  • 4 sorties pour le contrôle direct des LED de retour d’état
  • Compatible multi-maîtres, jusqu’à 64 coupleurs pour bouton-poussoir LDALI-BM2 par canal DALI avec alimentation bus suffisante
  • Fournie via le canal DALI, aucune alimentation externe n’est nécessaire
  • Fils préinstallés pour la connexion des entrées
  • Optimisé pour le montage derrière des interrupteurs standards

Des boutons poussoirs ou interrupteurs raccordés peuvent être utilisés pour contrôler les luminaires et les stores à l’aide de contrôleurs d’éclairage L-DALI ou de contrôleurs de zone multi-métiers L-ROC.

Les fonctions suivantes sont disponibles :

– Gradation
– Off
– On avec rappel de la dernière valeur
– Rappel de Scène : 1–15
– Gradation vers une valeur spécifique en %
– Température de couleur plus froide/plus chaude
– Activation du mode automatique
– Montée ou descente des stores
– Zone occupée / inoccupée

En mode bascule, la fonction est exécutée en fonction de l’état d’éclairage (interrupteur à bascule). La communication et l’alimentation sont gérées via le bus DALI. Le LDALI-BM2 prend en charge le protocole DALI-2 tel que défini dans la norme CEI 62386 2014 et peut être intégré dans les systèmes DALI-2 d’autres fournisseurs.

Notez cet article !
[Total : 0 / Moyenne : 0]
Spécificités techniques
Dimensions (mm) :

45,8 x 37,8 x 13,5 (L x l x H), DIM041

Installation :

installation encastrée, peut être directement installé derrière le bouton-poussoir / interrupteur

Conditions d’utilisation :

0 °C à 50 °C, 10–90 % RH, sans condensation, degré de protection : IP20

Interfaces :

1 x DALI, protégé contre les surtensions (sur l’alimentation)
2 x entrées universelles (entrée TOR ou mesure de résistance, non protégée contre les surtensions,
enfichable), Longueur de câble < 10 m (digital), longueur de câble < 50 cm (analogique) 2 x entrées TOR (contact sec, non protégée contre les surtensions, enfichable), longueur de câble < 10 m 4 x sorties pour retour de LEDs (3mA max. par LED)

Conformité au protocole DALI (sections CEI 62386) :

101 ed2, 103 ed1 (équipement d’entrée), 301 ed1 (entrées digitales), 302 ed1 (entrées universelles)

Pour utilisation avec :

LDALI-3E101-U, LDALI-3E102-U, LDALI-3E104-U, LDALI-ME201-U, LDALI-ME204-U, LDALI-PLC4, LROC-40x
