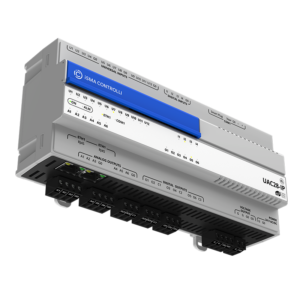

UAC28-IP-2

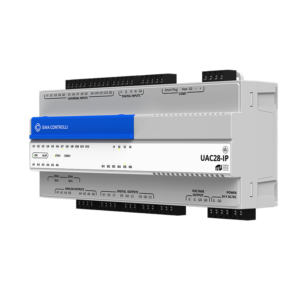

UAC28-IP-3

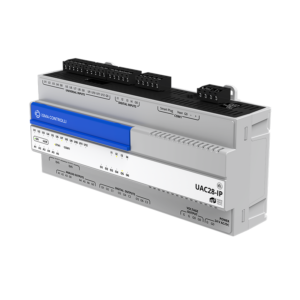

UAC28-IP-1
Dimensions
UAC28-IP
UAC28-IP-2
UAC28-IP-3
UAC28-IP-1
Dimensions
Automates

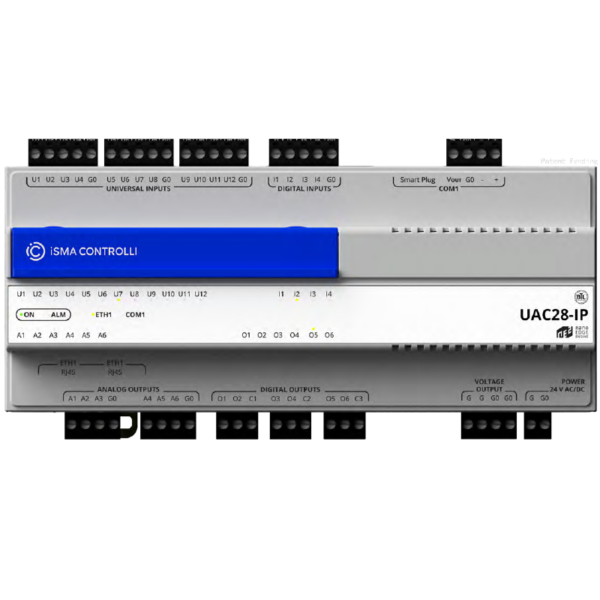

Automate CVC programmable – UAC28-IP

REF : UAC28-IP-F
iSMA CONTROLLI

L’UAC28-IP est une unité de commandes conçue pour piloter la plupart des types de CTA unitaires, les sous-stations de chauffage et de refroidissement, les tours de refroidissement et diverses applications CVC.

620,94€

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

40 en stock (peut être commandé)

  • 250 points de données
  • Programmation et intégration fluides dans iC Tool ou le module nE2 Link Niagara
  • 2 ports Ethernet fail-safe avec commutateur intégré
  • 28 entrées/sorties intégrées : 12 UI, 4 DI, 6 AO, 6 DO
  • Serveur web avec visualisations HTML5 intuitives générées automatiquement, basées sur le tagging Haystack 4

L’UAC28-IP est une unité de commande d’applications nano EDGE ENGINE innovante. Elle est multifonctions, permettant de piloter la plupart des types de CTA unitaires, les sous-stations de chauffage et de refroidissement ainsi que diverses applications CVC. De plus, elle est compatible avec Niagara.

Prenant en charge la programmation en temps réel via IP et USB à l’aide d’iC Tool ou via une extension dédiée au framework Niagara comprennant un ensemble dédié de blocs fonctionnels CVC, qui peuvent aussi être utilisés pour piloter divers équipements comme les groupes froids, les systèmes de chauffage et de refroidissement.

Spécificités techniques
Alimentation :

24V DC/AC

Indice de protection :

IP20

Conditions environnementales :

Température de fonctionnement : 0 à 50°C
Humidité relative : 5 à 95% RH

Matériau :

PC/ABS

Montage :

Rail DIN

Dimensions :

215.50 x 109.40 x 61.70 mmm

Entrées-Sorties
Nombre d'entrées universelles :

12

Entrées universelles : tension :

Mesure de tension : 0-10 V CC
Impédance d’entrée : 100 kΩ
Précision de mesure : ±0,1 %
Résolution de mesure : 3 mV en 12 bits et 1 mV en 16 bits

Entrées universelles : courant :

Mesure de courant : 0-20 mA
Résistance externe requise : 200 Ω
Précision de mesure : ±1,1 %
Résolution de mesure : 15 μA en 12 bits et 5 μA en 16 bits

Entrées universelles : digitale :

Courant de sortie ~1mA

Entrées universelles : résistance :

Plage de mesure de la résistance : 0-1 000 kΩ
Résolution de mesure pour une charge de 20 kΩ : 20 Ω en mode 12 bits et 1 Ω en mode 16 bits
Résolution de mesure pour PT1000 et NI1000 : 0,1 Ω en mode 16 bits
Méthode de mesure de la résistance : diviseur de tension

Entrées universelles : température :

Mesure à l’aide de sondes de température à résistance (RTD)
Précision : ±0,1 °C
Les capteurs PT1000 et NI1000 offrent une résolution de 16 bits

Résolution des mesures :

12 bits (défaut); 16 bits

Délai de traitement :

10 ms par canal en 12 bits
140 ms par canal en 16 bits

Entrées digitales :

Nombre : 4
Type : Contact-sec ou compteur de pulsation
Fréquence maximum : 100 Hz

Sorties analogiques :

Nombre : 6
Plage de tension : 0-10V DC
Charge de courant maximum : 20 mA
Résolution : 12 bits
Précision : ±0.5%

Sorties digitales :

Nombre : 6
Charge résistive : 3A à 240V AC ou 3A à 30V DC
Charge inductive : 75VA à 230V AC ou 30W à 30V DC

Communication
USB :

USB2.0 type C

Protocoles de communication RS485 :

BACnet MS/TP – Modbus RTU

Interface RS485 :

Jusqu’à 128 équipements
Half-duplex

Ports :

RJ45 + connecteur à vis

Vitesse en bauds :

2 400 – 115 200

Protocole de communication Ethernet :

BACnet IP – Modbus TCP/IP

Ports :

2 ports, protection fail-safe

Vitesse en bauds :

10/100Mbps

Fiche techniquePlaquette UAC28-IP
