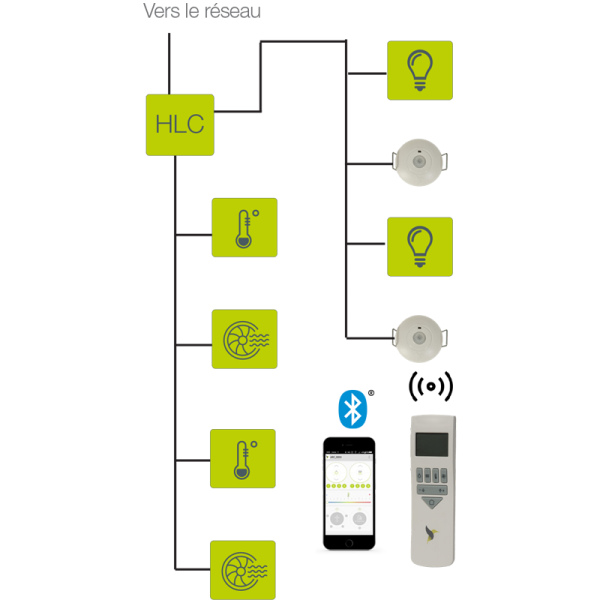

Schéma-de-principe
Automates

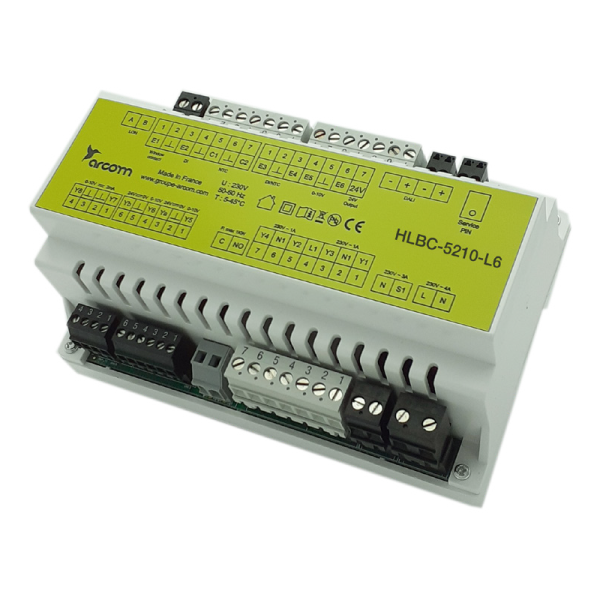

Contrôleur multimétier pour CVC, Lumières et Stores – HLBC-5210-L6

REF : HLBC-5210-L6
Arcom

Ces contrôleurs pilotent les lumières en natif DALI et permettent en plus le pilotage direct de stores 24V ou 230V.

289,19€ – 364,62€

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis
  • Un produit unique pour gérer la température, la lumière et les stores
  • Pilotage direct de deux stores en 24VDC ou 230VAC
  • Pilotage direct de ballasts DALI
  • 2 entrées contacts de fenêtre et 0-10V
  • 2 entrées sonde de température
  • Protocoles de communication ouverts LonWorks®, DALI®
  • Conforme au label Ready2Services

Arcom, le leader des contrôleurs multimétiers et du bâtiment connecté présente la gamme de régulateurs CVC, Lumières, Stores en LonWorks et BACnet IzoT. Ils sont utilisés pour la régulation de la température et des lumières ainsi que la gestion des occultants. Ils sont destinés à la gestion des terminaux tels que ventilo-convecteurs, poutres froides, plafonds rayonnants…. Ces modules pilotent les lumières en natif DALI et permettent en plus le pilotage direct de stores 24V ou 230V.

Spécificités techniques
Matériau :

ABS V0

Dimensions :

143 x 95 x 65 mm

Indice de protection :

IP20

Alimentation :

180 – 240V AC

Environnement :

Température d’utilisation 5°C à +45°C*
Température de stockage -20°C à +70°C
Humidité relative +20% à +90% sans condensation

Connectiques :

Borniers débrochables à vis Sauf
– connexion DALI : bornier à ressorts ou bornier débrochable push
fils de 1,3 mm2 rigides
– batterie électrique : bornier à vis non débrochable

Connexions réseaux :

DALI : 4 Bornes double connexion sans polarité
Câblage soit à l’aide de 2 fils HO5VK de 0,5 à 1,5 mm
soit par câble SYT1 1 paire 0,9 mm²
Sortie : Courant Max 200 mA
LON : 2 bornes, câble LON certifié (ex Belden 7701NH)

Entrées communes :

2 x entrée TOR
2 x entrée CTN
2 x entrée analogique 0-10V
2 x entrée universelle CTN ou TOR

Sorties communes :

1 x sortie relais
1 x contact sec
2 x sortie 0-10V pilotage moteur
2 x sortie 0-10V pilotage vannes
2 x alimentation continue 24V DC

Sorties spécifiques :

HLBC-5210-L6 : 2 x sortie stores 230V AC
HLBC-5250-L6 : 2 x sortie stores 24V DC

Fiche technique
