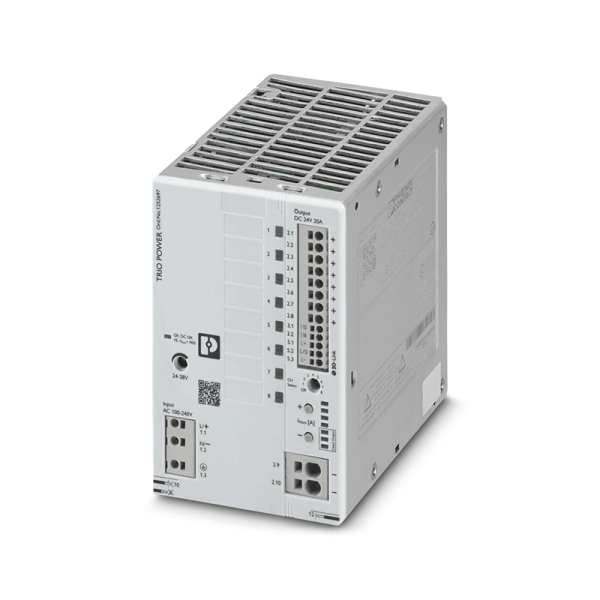

Alimentation TRIO3 à découpage primaire – TRIO3-PS/1AC/24DC/20/8C/IOL

REF : TRIO3-PS/1AC/24DC/20/8C/IOL
Phoenix Contact

Alimentation trio à découpage primaire, TRIO POWER, Raccordement Push-in, Disjoncteur électronique 8 canaux, IO-Link, Montage sur profilé, entrée: 1 phasée, sortie : 24 V DC / 20 A, réglable de 24 V DC … 28 V DC

371,84

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

Cet article est sur commande : contactez-nous pour connaître la disponibilité

  • Alimentation et protection en un seul appareil grâce à une protection d’appareil multi-canaux intégrée
  • Coûts d’installation réduits grâce à une diminution de 70 % du câblage et du montage
  • Mise en service aisée grâce à la commande manuelle intuitive ou au paramétrage via IO-Link
  • Disponibilité élevée grâce à une gestion prioritaire de la charge avec autosurveillance intelligente
  • Gain de place grâce à la largeur réduite et à la possibilité de juxtaposition

Toutes les alimentations TRIO POWER disposent d’une fonction de diagnostic intelligent à LED multicolores et d’un contact de signalisation collective. La signalisation de tous les états importants, tels que DC OK, surcharge et court-circuit, s’effectue par ce biais. Sur option : protection d’appareil multi-canaux intégrée et interface IO-Link de diagnostic et de paramétrage. Les appareils trio compacts réduisent les frais d’installation, l’espace nécessaire dans l’armoire électrique ainsi que les coûts de matériel. Les alimentations TRIO POWER offrent ainsi une alimentation et une protection sûres en un seul appareil.

Notez cet article !
[Total : 0 / Moyenne : 0]
Données d'entrée

Fonctionnement AC

Schéma de liaison à la terre :

Réseau en étoile (TN, TT, IT (PE))

Plage de tension nominale d'entrée :

100 V AC … 240 V AC

Courant absorbé :

5,3 A (100 V AC)
4,4 A (120 V AC)
2,3 A (230 V AC)
2,15 A (240 V AC)

Fonctionnement DC

Plage de tension d'entrée :

100 V DC … 240 V DC ±10 %
160 V DC … 240 V DC ±10 % (UL)

Courant absorbé  :

5,2 A (100 V DC)
2,1 A (240 V DC)

Données de sortie
Tension de sortie nominale :

24 V DC

Plage de réglage de la tension de sortie (USet)  :

24 V DC … 28 V DC (> 24 V DC, constante de puissance limitée)

Courant nominal de sortie (IN) :

20 A

Nombre de voies  :

8

Intensité nominale par canal :

1 A
2 A
3,8 A
4 A
6 A
8 A
10 A

Puissance de sortie (PN) :

480 W

Interfaces
Interface :

IO-Link

Nombre d'interface :

1

Vitesse de transmission :

38,4 kbit/s

Signalisation LED
Coloris :

rouge, jaune, vert (LED multicolore

LED éteinte :

Absence de tension d’alimentation à l’entrée AC (Éteinte)

LED allumée (verte), DC OK :

UOut > 21 V DC et IOut < 0,9 x IN (Allumée (verte), DC OK)

LED allumée (jaune), IOut > 90 % :

UOut > 21 V DC et IOut > 0,9 x IN (Allumée (jaune), IOut > 90 %)

LED allumée (rouge, clignotante) OVP :

UOUT > OVP (Over voltage protection) (Allumée (rouge, clignotante))

Environnement

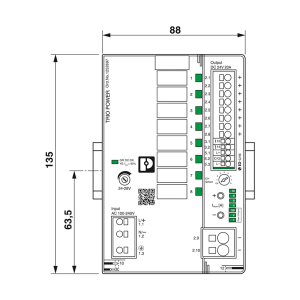

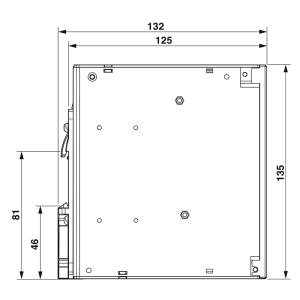

Dimensions :

Largeur 88 mm
Hauteur 135 mm
Profondeur 132 mm / 125 mm (Profondeur de l’appareil (montage sur rail DIN))

Montage :

RAIL DIN

Indice de protection :

IP20

Température ambiante (fonctionnement)  :

-25 °C … 70 °C (> 60 °C Derating: 2,5 %/K)

Température ambiante (stockage/transport)  :

-40 °C … 85 °C
