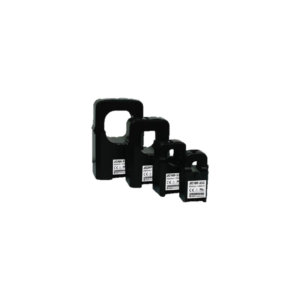

- Calibre 5A, 32A, 70A en 10 mm diamètre intérieur
- Calibre 200A en 24 mm diamètre intérieur
- Calibre 400A en 36 mm diamètre intérieur
- Option adaptateur pour montage rail DIN
- Livré en kit de 3, déjà monté avec 2,5 m de longueur de câble
- Option rallonge 5 m et 10 m
Accessoires
Transformateur de courant ouvrants pour Power-Elec – 3TC
REF : 3TC-10-5A

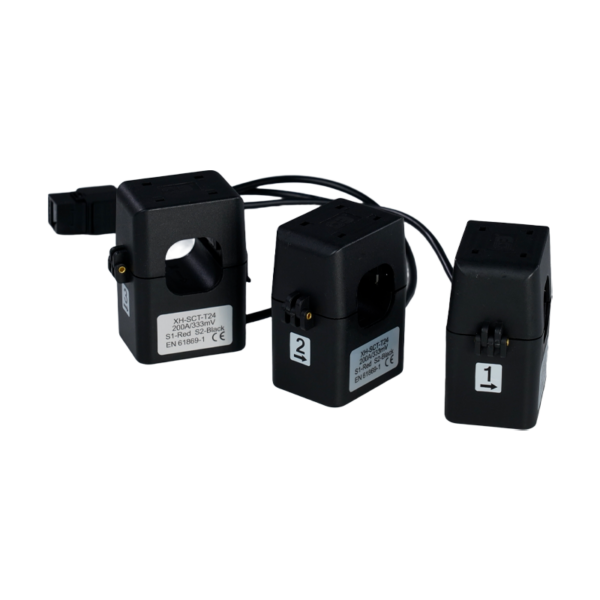

Les transformateurs de courant ouvrants permettent la mesure du courant en se clipsant autour des câbles. Ils sont donc idéaux pour du rétrofit. Ils sont assemblés par kit de 3 et sont reliés à la centrale Power-Elec via une connectique RJ45 (câble d’origine 2,5m). Plusieurs tailles et calibres sont proposés afin de s’adapter à un large éventail de configurations.
Les kits de transformateurs sont fournis avec leur câble RJ45 d’une longueur de 2,5 m et sont disponibles équipés d’un adaptateur pour montage sur rail DIN (en option).
96,61€ – 244,74€
Les transformateurs de courant ouvrants (pinces) peuvent être clipsés autour des conducteurs de courant. Il n’est pas nécessaire de consigner l’installation. Les pinces se ferment avec un double clipse (il faut entendre 2 clics). Il convient de respecter l’ordre des phases, les pinces d’un groupe RJ45 étant numérotées de 1 à 3.
Du fait que les TCs soient ouvrants, ils s’adaptent à tous les câbles et peuvent être installés dans des armoires bénéficiant de peu de place.
La centrale Power-Elec-6 dispose de 6 entrées RJ45, ce qui permet la mesure de 18 courants maximum en monophasé ou 6 en triphasé en licence standard.
Les dispositifs de mesure d’intensité sont à placer autour des conducteurs de courant.
L’extrémité RJ45 peut être raccordée à l’une des 6 entrées disponibles sur la centrale Power-Elec-6.
Références
| 3TC-10-5A / 3TC-10-5A-DIN : | Calibre : 5A |
|---|---|
| 3TC-10-32A / 3TC-10-32A-DIN : | Calibre : 32A |
| 3TC-10-70A / 3TC-10-70A-DIN : | Calibre : 70A |
| 3TC-16-100A / 3TC-16-100A-DIN : | Calibre : 100A |
| 3TC-24-200A / 3TC-24-200A-DIN : | Calibre : 200A |
| 3TC-36-400A / 3TC-24-400A-DIN : | Calibre : 400A |
Caractéristiques techniques
| Tension de sortie : | 333 mV RMS |
|---|---|
| Erreur d’angle : | <±2° à 50% du nominal |
| Précision : | ± 1% de 5% à 120% de l’ampérage nominal |
| Tension réseau : | Câble gainé : isolation fournie par le câble |
| Conditions d’utilisation : | -15°C/+60°C |
Dimensions en (mm) en fonction des modèles
| A : | TC-10: 40 |
|---|---|
| B : | TC-10: 23 |
| C : | TC-10: 22 |
| D : | TC-10: 26 |
| E : | TC-10: 14.5 |
| ØD : | TC-10: 10 |
