La téléinformation client (TIC), accessible via le connecteur intégré des compteurs EDF/Enedis, fournit un flux de données normalisées pour suivre la consommation électrique des installations et l’intégrer dans un système de gestion technique de bâtiment (GTB).
Ces informations (puissance instantanée, index de consommation et tarifs en cours) nécessitent une passerelle TIC, capable de lire, décoder et traiter les trames des compteurs pour les mettre à disposition des automates et superviseurs via des protocoles de communication standardisés tels que Modbus ou MQTT.
Parmi les passerelles TIC disponibles sur le marché, telles que le TicMaster® d’Antarc-Automation ou le TICBUS d’Ixel, les modules de téléinformation Socorel constituent une alternative fiable et robuste, conçue pour une intégration simple dans les architectures de gestion technique du bâtiment.
Dans cet article, BTIB propose un comparatif technique des modules TIC des fabricants Antarc-Automation et Socorel pour vous aider à sélectionner la solution la plus adaptée à votre installation.

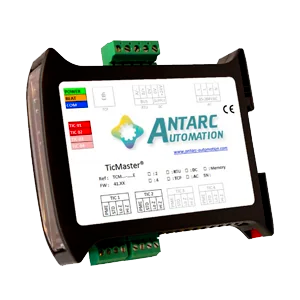

Qu’est-ce que le TicMaster® d’Antarc-Automation ?
Fonctionnement du TicMaster®
Le TicMaster® est une passerelle TIC universelle capable de gérer simultanément de 2 à 10 compteurs dans sa version Pro. Connecté à la prise TIC du compteur, il récupère les informations de consommation et les expose via Modbus RTU ou Modbus TCP.
Caractéristiques techniques et compatibilité
Compatible avec l’ensemble des tarifs réglementés d’électricité en France (Bleu, Jaune, Vert, Saphir, Linky, PME-PMI), le TicMaster® prend en charge plusieurs modes et vitesses TIC. Grâce à sa configuration automatique, il est livré prêt à l’emploi, simplifiant la mise en service.
Selon le modèle, l’alimentation peut être assurée en courant continu (10-30 V DC) ou en courant alternatif (85-264 V AC).
Une version avec mémoire est disponible en option permettant la sauvegarde des données en cas de coupure d’alimentation, assurant ainsi la continuité des relevés.

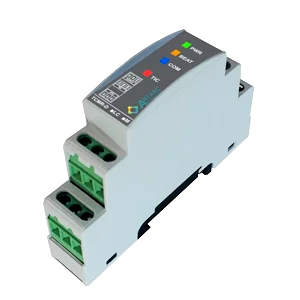

Enfin, le modèle TicMaster® LC propose une entrée TIC dédiée aux compteurs Linky et Bleu, tout en conservant les fonctionnalités essentielles du modèle de base, pour une gestion mono-compteur. (Voir tableau comparatif ci-dessous).
Intégration du TicMaster® dans une architecture GTB
Pour mieux comprendre le fonctionnement du TicMaster® dans une installation de gestion énergétique, il est utile d’examiner l’architecture technique dans laquelle s’inscrit un module de télé-information.
Dans une architecture de GTB, un module de télé-information comme le TicMaster® se positionne entre le compteur électrique et les systèmes de supervision énergétique. Il se connecte directement à la sortie Télé-Information Client (TIC) du compteur Linky.
Le module récupère ces informations et les convertit dans un protocole exploitable par les systèmes de supervision. Dans de nombreuses architectures techniques, cette conversion s’effectue vers un protocole standard, tel que Modbus RTU sur liaison RS-485 ou Modbus TCP/IP sur réseau Ethernet.
Une fois converties, les données peuvent être intégrées dans une GTB, un automate programmable ou une plateforme de supervision énergétique. Les exploitants disposent alors d’un accès direct aux informations de consommation électrique afin d’alimenter leurs outils de suivi et d’analyse énergétique.
Limites techniques et points d’attention du TicMaster®
Bien que la gamme TicMaster® assure une collecte fiable et précise des données TIC, certains aspects techniques doivent être pris en compte avant l’installation :
- Boîtier : modules clipsables sur rail DIN mais non plastronnables, ce qui peut empêcher l’intégration dans certains tableaux électriques
- Adressage Modbus : la configuration est automatique mais un paramétrage manuel de l’adresse Modbus via PC peut être nécessaire selon l’architecture du réseau
- Multi-compteurs : en mode multivoie, la communication en temps réel n’est pas assurée pour tous les compteurs
- Coût : selon le modèle et le nombre de voies, le prix est souvent supérieur à certaines alternatives disponibles sur le marché
Selon les contraintes d’intégration, d’autres solutions, comme les modules Socorel, offrent des fonctionnalités pensées pour simplifier l’installation et le paramétrage pour les intégrateurs.
Modules TIC Socorel : une alternative au TicMaster®
Les modules TIC Socorel offrent des fonctionnalités comparables à celles du TicMaster® pour la télérelève des consommations. Selon le modèle, ils prennent en charge la communication via Modbus RTU ou TCP/IP, sont compatibles avec tous les types de compteurs Enedis et permettent de gérer simultanément jusqu’à 10 compteurs sur le Module TIC Hub.
Installation et mise en service des modules
Contrairement au TicMaster®, les modules Socorel s’installent sans configuration sur PC grâce à l’écran local ou via serveur Web intégré pour une mise en service immédiate. Leur boîtier DIN plastronnable permet une intégration adaptée à tout type d’armoire ou de coffret électrique, assurant un déploiement rapide, standardisé et à un tarif compétitif.
Fonctionnalités techniques disponibles
Certains modèles incluent également des fonctionnalités avancées, telles que :
- Communication MQTT
- Autodétection des compteurs et de la vitesse de communication
- Un écran LCD avec boutons en façade
- Serveur Web intégré
- Connectivité Wi-Fi
Les différentes versions disponibles
La gamme se décline en plusieurs versions :

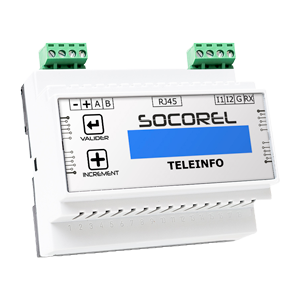

- Téléinfo : 1 voie compatible avec tous les compteurs Enedis, disponible en Modbus RS485 ou TCP/IP.

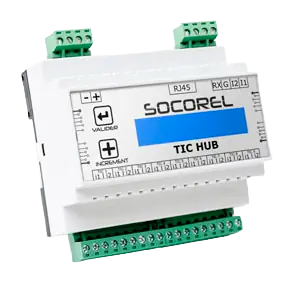

- TIC Hub : télérelève jusqu’à 10 compteurs simultanément (1 voie tous compteur Enedis + 9 voies Linky/Bleue) avec communication Modbus TCP/IP ou MQTT, écran local et boutons en façade, serveur Web intégré et connectivité Wi-Fi.

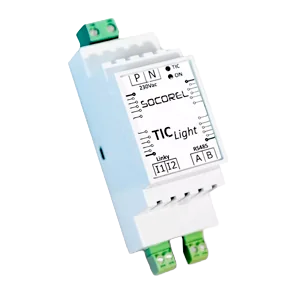

- TIC Light : une voie compatible Linky/Bleue avec communication Modbus RTU ou MQTT, serveur Web intégré et connectivité Wi-Fi.
L’interopérabilité avec les systèmes de supervision énergétique
L’un des principaux intérêts d’un module comme le TicMaster® réside dans sa capacité à s’intégrer facilement dans des architectures techniques existantes.
Grâce à l’utilisation de protocoles standards comme Modbus RTU ou Modbus TCP/IP, les données issues du compteur peuvent être exploitées par une grande variété de systèmes de gestion technique du bâtiment. Les automates, superviseurs ou plateformes de gestion énergétique peuvent ainsi récupérer les informations de consommation sans nécessiter de développement spécifique.
Cette interopérabilité facilite l’intégration dans des environnements techniques hétérogènes où plusieurs protocoles et équipements coexistent. Elle permet également aux intégrateurs de connecter rapidement les données issues des compteurs à des systèmes de pilotage énergétique, de supervision ou de maintenance.
L’utilisation de protocoles ouverts contribue ainsi à simplifier le déploiement et l’exploitation des infrastructures de gestion énergétique dans les bâtiments tertiaires ou industriels.
Comparatif technique TicMaster® vs modules TIC Socorel
Pour vous aider à sélectionner la solution la plus adaptée à votre installation, le tableau ci-dessous compare et synthétise les principales différences techniques entre les passerelles TIC TicMaster® et des modules Socorel.
 |  |  | |
|---|---|---|---|
| Modèles | TicMaster® | Tic Hub | Téléinfo |
| Fabricant |  |  | |
| Consommation | 0,25W – 10mA à 24V DC | 50mA max | 50mA max |
| Boîtier | DIN 1 non plastronnable mm | DIN 6 plastronnable | DIN 6 plastronnable |
| Dimensions | 22,5 (L) x 101 (H) x 119 (P) | 105 (L) x 58,5 (L) x 86 (H) mm | 105 (L) x 58,5 (L) x 86 (H) mm |
| Compatibilité | Saphir, Emeraude, Bleu, Jaune, Vert, PME-PMI, Linky | Saphir, Emeraude, Bleu, Jaune, Vert, PME-PMI, Linky | Saphir, Emeraude, Bleu, Jaune, Vert, PME-PMI, Linky |
| Au-détection du type de compteur | Oui (sauf sur gamme pro) | Oui | 2ème semestre 2026 |
| Auto-détection de la vitesse du compteur | Oui | Oui | 2ème semestre 2026 |
| Entrées compteur | 2-10 bornes TIC pour les types 2 compteurs (sauf sur gamme pro, ouverture du module nécessaire) | Universelle sur 2 bornes | 2 bornes TIC ou 2 bornes RS232 |
| Protocoles | Modbus | Modbus, MQTT | Modbus, MQTT |
| Versions | Modbus RTU (RS485) ou TCP (IP) | MQTT ou Modbus TCP (IP) | Modbus RTU (RS485) ou TCP (IP) |
| Configuration RS485 | Via browser Modbus avec ordinateur + adapteur RS485 | Via écran en façade : configuration locale sans ordinateur | Via écran en façade : configuration locale sans ordinateur |
| Configuration IP | Via serveur Web | Via écran en façade ou via serveur Web | Via écran en façade ou via serveur Web |
| Nombre d’entrées TIC | 2, 4, 8 ou 10 universelles | 10 (1x universelle / 9x Linky/Bleu) | 1 |
| Interface Ethernet | 1 x RJ45 | 1 x RJ45 | 1 x RJ45 |
| Interface | 4 LEDs | Ecran LCD | Ecran LCD |
| Raccordement | Bornier débrochable | Bornier débrochable | Bornier débrochable |
| Fixation | Rail DIN | Rail DIN | Rail DIN |
| Entrées TIC opto-isolées | 2kV | 3kV | 3kV |
| Télérelève de consommations | Oui | Oui | Oui |
| Transmission temps réel | Non | Oui pour la voie universelle | Oui |
| Niveau de l’intégrateur | Avancé | Basique | Basique |
| Prix public | 2 voies TIC Modbus RTU (RS485) = 392€ HT 2 voies TIC Modbus TCP/IP = 552€ HT 10 voies TIC Modbus RTU (RS485) = 668€ HT 10 voies TIC Modbus TCP/IP = 715€ HT | 10 voies TIC TCP/IP = 590€ | 1 voie TIC Modbus RTU (RS485) = 360€ 1 voie TIC Modbus TCP/IP = 420€ |
 |  | |
|---|---|---|
| Modèles | TicMaster® LC | TIC Light |
| Fabricant | | |
| Consommation | 24V DC (0,25W – 10mA) | 230V AC (18mA max ) |
| Boîtier | DIN 1 plastronnable | DIN 2 plastronnable |
| Dimensions | 18 (L) x 98 (H) x 62 (P) mm | 35 (L) x 85 (H) x 57 (P) mm |
| Compatibilité | Bleu et Linky | Bleu et Linky |
| Au-détection du type de compteur | Oui | Oui |
| Auto-détection de la vitesse du compteur | Oui | Oui |
| Entrées compteur | 2 bornes TIC | 2 bornes TIC |
| Protocoles | Modbus | Modbus, MQTT |
| Versions | Modbus RTU (RS485) | Modbus RTU (RS485) |
| Configuration RS485 | Automatique | Serveur Web via Wi-Fi |
| Nombre d’entrées TIC | 1 | 1 |
| Interface Wi-Fi | Non | Oui |
| Interface | 4 LEDs | 2 LEDs + serveur Web |
| Raccordement | Bornier à vis | Bornier débrochable |
| Fixation | Rail DIN | Rail DIN |
| Entrées TIC opto-isolées | 1 coupleur opto isolé | 3kV |
| Télérelève de consommations | Oui | Oui |
| Délestage temps réel | Oui | Oui |
| Niveau de l’intégrateur | Non | Oui |
| Prix public | 1 voie TIC RTU ou MQTT = 189€ | 1 voie TIC RTU ou MQTT = 118€ |
Quelle passerelle TIC choisir pour votre installation GTB ?
Le choix d’un module TIC dépend avant tout de vos besoins d’intégration, du nombre de compteurs à reprendre, des protocoles utilisés et des contraintes d’installation et de budget.
Dans une installation de GTB, la passerelle TIC joue un rôle central en assurant la transmission fiable des données issues des compteurs électriques vers les systèmes de supervision.
Le TicMaster® d’Antarc-Automation se distingue par sa capacité à gérer des installations complexes et multi-compteurs avec un niveau de configuration avancé.
Les modules Socorel, quant à eux, offrent une mise en service rapide, une configuration simplifiée et une intégration facilitée grâce à leur boîtier DIN plastronnable, pensé pour les projets standardisés. Leur grille tarifaire permet d’identifier rapidement le module le plus pertinent, tant sur le plan technique que financier, pour répondre aux besoins de vos installations.
Ces deux gammes assurent la télérelève efficace des compteurs Enedis et l’intégration fiable des données TIC dans vos systèmes GTB.
L’intégration des données de télé-information dans une GTB permet également de développer des outils d’analyse énergétique, utiles pour mieux comprendre les profils de consommation et améliorer la gestion des équipements électriques du bâtiment.
Vous souhaitez en savoir plus sur les passerelles téléinfo Modbus SOCOREL ?
FAQ : Les réponses à vos questions sur le TicMaster®
Quelle est la différence entre la télé-information client (TIC) et un compteur communicant ?
La télé-information client (TIC) est une interface présente sur les compteurs électriques Linky. Elle permet de transmettre en temps réel des informations sur la consommation d’électricité et sur l’état du compteur.
Un module comme le TicMaster® permet de récupérer ces informations et de les intégrer dans des systèmes de gestion énergétique ou de supervision technique.
Quelles données peuvent être récupérées via l’interface TIC d’un compteur Linky ?
La télé-information des compteurs permet notamment de récupérer des informations telles que :
– la puissance instantanée consommée ;
– les index de consommation ;
– les périodes tarifaires ;
– certains états du compteur.
Ces données peuvent ensuite être utilisées dans des systèmes de supervision pour analyser et suivre les consommations énergétiques.
Pourquoi intégrer les données TIC dans une GTB ?
L’intégration des données issues des compteurs électriques dans une gestion technique du bâtiment permet de disposer d’une vision précise des consommations énergétiques d’un site.
Ces informations peuvent être utilisées pour :
– suivre les consommations ;
– détecter des anomalies ;
– mettre en place des stratégies d’optimisation énergétique.
