Switch PoE & réseaux Ethernet : Quel modèle pour vos ports IP ?

Un switch PoE assure à la fois la connectivité IP et l’alimentation électrique des appareils compatibles via un seul câble Ethernet. Ce dispositif, appelé PSE (Power Sourcing Equipment), élimine le besoin d’un câblage électrique séparé, réduisant ainsi la complexité et les coûts d’installation.

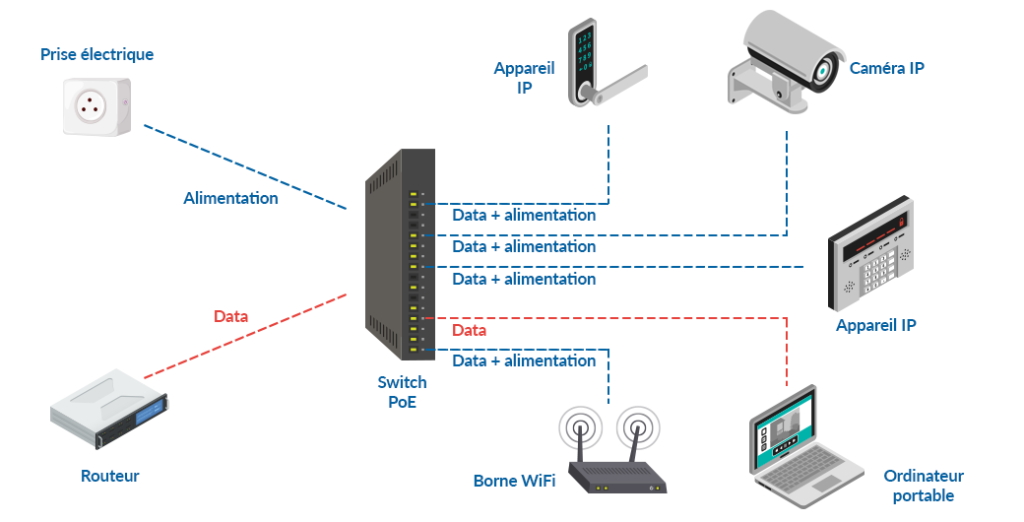

Comment fonctionne un switch PoE ?

La technologie PoE alimente et connecte divers équipements IP dans les réseaux GTB.

Parmi ces dispositifs :

• Caméras de surveillance
• Capteurs (présence, température, etc.)
• Thermostats d’ambiance
• Contrôleurs d’éclairage
• Points d’accès Wi-Fi

Conformément à la norme IEEE 802.3, la portée maximale du câblage par port PoE est de 100 mètres. Pour les grandes infrastructures, cette distance peut être étendue à l’aide d’injecteurs ou de répéteurs PoE. Les switchs PoE détectent automatiquement les périphériques connectés et ajustent la puissance délivrée selon leurs besoins. Cette gestion intelligente optimise la consommation énergétique, en fournissant uniquement l’alimentation nécessaire à chaque dispositif.

Quels sont les avantages des Switchs PoE ?

Les avantages des switchs PoE pour la GTB sont nombreux et couvrent de larges besoins :

• Simplification de l’installation : Un seul câble Ethernet (Cat 5 ou +) alimente et connecte les appareils, réduisant le besoin en prises électriques supplémentaires.
• Réduction des coûts : moins de câblage signifie qu’il n’est pas nécessaire de faire appel à un électricien pour installer des prises électriques, ni d’acheter des injecteurs PoE ou des adaptateurs d’alimentation.
• Efficacité énergétique : le switch PoE ajuste la puissance délivrée en fonction de la consommation des dispositifs, optimisant ainsi la gestion énergétique des systèmes dans les bâtiments intelligents.
• Sécurité électrique améliorée : les switchs PoE disposent d’une protection contre les surcharges et les courts-circuits.

Les critères de choix pour un switch PoE

Le choix d’un switch PoE dépend de plusieurs critères essentiels qui déterminent ses performances et son adéquation à votre infrastructure réseau. Voici les principaux éléments à considérer :

1. Type de Switch PoE : manageable ou non manageable

La première distinction à faire concerne la capacité de gestion du switch :

• Switch PoE non manageable : Fonctionne en mode plug-and-play, sans configuration nécessaire. Il est idéal pour les petites infrastructures réseau qui n’ont pas besoin de réglages avancés.
• Switch PoE manageable : Permet une configuration avancée via une interface web ou SNMP. Il offre des fonctionnalités essentielles comme la segmentation du réseau par VLAN, la gestion de la priorité du trafic via QoS, ainsi que des options de sécurité et de diagnostic avancées. Il est recommandé pour les réseaux plus complexes nécessitant un contrôle précis.

2. Switch passif ou switch actif ?

3. Densité de ports

Les switchs PoE sont disponibles avec différents nombres de ports, allant de 8 à 48 et peuvent combiner des ports RJ45 classiques et des ports PoE pour répondre aux besoins spécifiques des infrastructures réseau dans le cadre de l’automatisation des bâtiments. Le choix du modèle dépend de la taille et des exigences de votre réseau Ethernet PoE :

• Switch PoE 8 ports : adapté à de petites structures réseaux ;
• Switch PoE 12 à 24 ports : convient aux bâtiments de tailles moyennes ;
• Switch PoE 48 ports : destiné aux grandes infrastructures réseaux nécessitant de nombreux ports PoE pour connecter un grand nombre d’équipements.

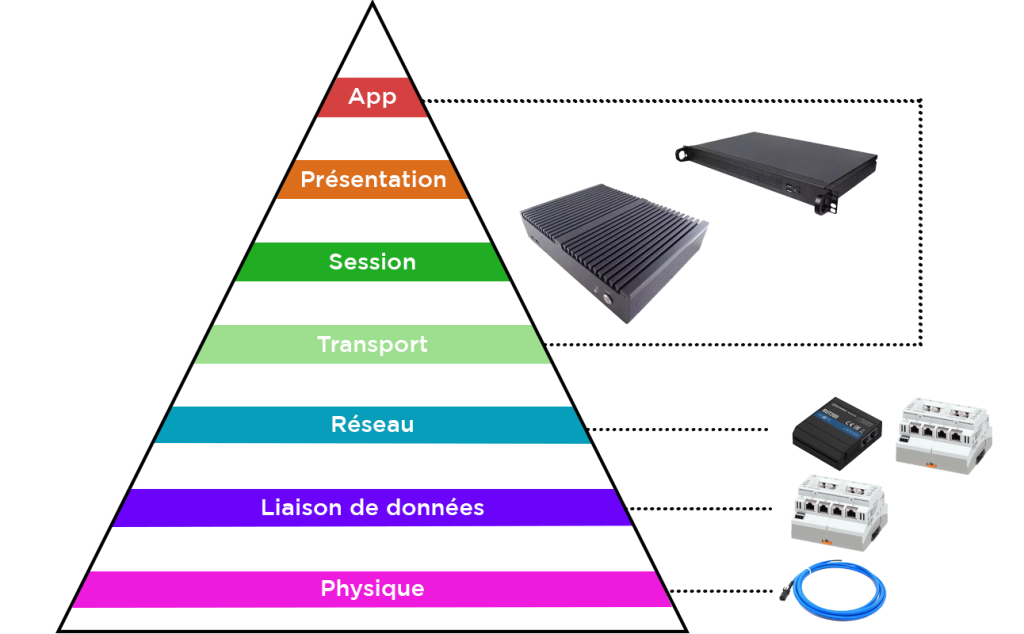

4. Niveau du switch

5. Compatibilité PoE et normes

Tous les équipements sur le réseau ne nécessitent pas la même puissance. Il est donc important de vérifier la norme PoE prise en charge par le switch :

• Switch PoE (IEEE 802.3af) : Fournit jusqu’à 15,4W par port ;
• Switch PoE+ (IEEE 802.3at) : Fournit jusqu’à 30W par port ;
• Switch PoE++ (IEEE 802.3bt) : Disponible en 60W et 100W.

Switch PoE, PoE+ et PoE++ : quelle différence ?

Les switchs Power over Ethernet (PoE) permettent d’alimenter des équipements réseau via un câble RJ45, en plus de leur fournir une connexion Ethernet. Il existe plusieurs catégories de switch PoE, différenciés par la puissance maximale qu’ils délivrent : PoE (Type 1), PoE+ (Type 2) et PoE++ (Types 3 et 4).

PoE (Type 1) – Norme IEEE 802.3af

Le PoE de type 1 fournit une puissance maximale de 15,4 Watts par port, dont 12,95 Watts réellement utilisables par l’appareil alimenté. Ce switch PoE est compatible avec un câble RJ45 de catégorie 3. Il est idéal pour alimenter des équipements à faible consommation comme des points d’accès Wi-Fi ou des téléphones VoIP.

PoE+ (Type 2) – Norme IEEE 802.3at

Le PoE+ permet d’atteindre une puissance maximale de 30 Watts par port, avec 25,5 Watts réellement disponibles pour l’appareil connecté. Ce switch PoE requiert au minimum un câble RJ45 de catégorie 5 et est recommandé pour des dispositifs plus énergivores tels que les caméras de surveillance IP ou les bornes Wi-Fi hautes performances.

PoE++ (Types 3 et 4) – Norme IEEE 802.3bt

Avec l’évolution des besoins en puissance, la norme IEEE 802.3bt a introduit les PoE++ :

• PoE++ Type 3 : puissance maximale de 60 Watts par port, dont 51 Watts utilisables ;
• PoE++ Type 4 : puissance maximale de 100 Watts par port, avec 71,3 Watts disponibles pour le dispositif.

Ces switchs nécessitent au minimum un câble RJ45 de catégorie 5 et conviennent à l’alimentation de PC portables, téléviseurs ou équipements d’affichage numérique.

Caractéristiques des switchs PoE, PoE+, PoE++

Type de PoE	PoE (type 1)	PoE+ (type 2)	PoE++ (type 3)	PoE++ (type4)
Norme IEEE	802.3af	802.3at	802.3bt	802.3bt
Puissance maximal délivrée par port	15,4 W	30 W	60 W	100 W
Puissance maximale au dispositif	12,95 W	42,5 W	51 W	71,3 W
Tension au niveau du port PoE	44-57 V CC	50-57 V CC	50-57 V CC	52-57 V CC
Tension au niveau du dispositif	36-57 V CC	42,5-57 V CC	42,5-57 V CC	41,5-57 V CC
Catégorie de câble	Cat.3 ou +	Cat.5 ou +	Cat.5 ou +	Cat.5 ou +

Le choix d’un switch PoE dépend donc des besoins en puissance des équipements à alimenter. En optant pour le bon type, vous garantissez un fonctionnement optimal et sécurisé de votre réseau.

Switch PoE : notre solution pour l’automatisation des bâtiments

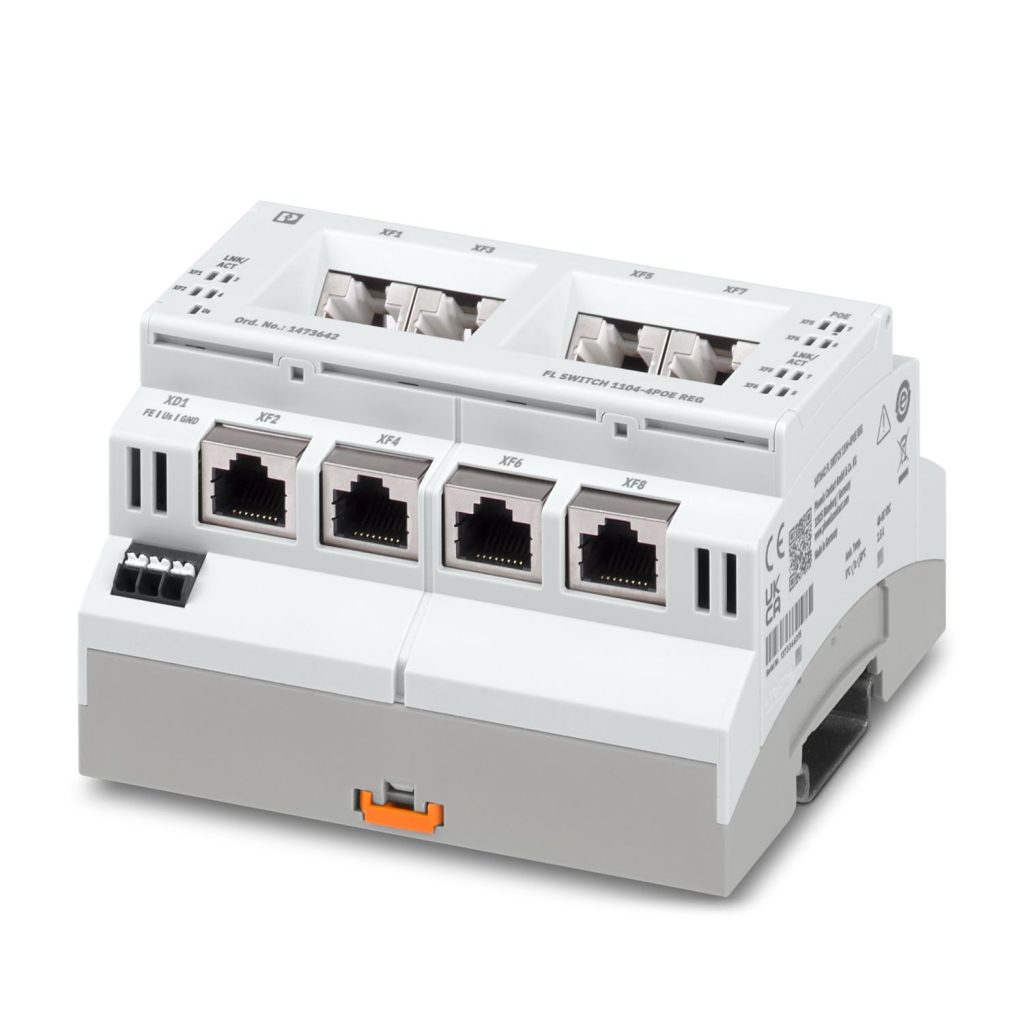

Le FL SWITCH 1104-4POE REG est un switch PoE industriel non manageable, conçu par notre partenaire Phoenix Contact. Il est équipé de ports RJ45 Gigabit, dont 4 ports PoE, assurant ainsi une connectivité au réseau par câble Ethernet haut débit tout en fournissant simultanément l’alimentation nécessaire aux dispositifs compatibles.

Idéal pour les réseaux d’entreprises de petite et moyenne taille ou les applications IoT, le FL SWITCH 1104-4POE REG combine performance et simplicité d’installation.

---
