RHT-MOD-D / RHT-MOD-1R-D
Sondes et capteurs

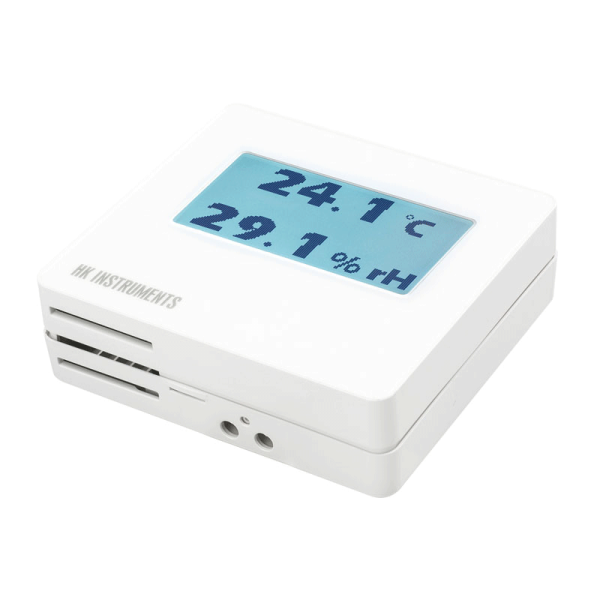

Transmetteur d‘humidité et de température mural avec écran, relais et communication Modbus – RHT-MOD-1R-D

REF : RHT-MOD-1R-D
HK INSTRUMENTS

Le RHT-MOD-1R-D est un transmetteur d‘humidité relative et de température mural communiquant en Modbus et offrant un large choix de modèles pour une personnalisation aisée.

  • Température
  • Humidité relative
  • Écran LCD
  • Sortie relais
  • Modbus RS485

Garantie : 5 ans

252,04€

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

Cet article est sur commande : contactez-nous pour connaître la disponibilité

Plages de mesure du RHT-MOD-1R-D :

  • Température: 0…50 °C
  • Humidité relative : 0–100 %

Caractéristiques :

  • Communication : Modbus RS485
  • Précision :
    • Température : <0,5 °C
    • Humidité relative : ±2…3 % rH à 0…50 °C et 10…90 % rH
    • L’erreur totale globale inclut la précision, l’hystérésis et l’effet de température à 5…50 °C et 10–90 % rH
  • Unités de mesure : C, % rH
  • Alimentation : 24 V CC/V CA ±10 %
  • Signal de sortie RH : 0/2…5/10 V (linéaire en rH), L min 1 kΩ 4…20 mA (linéaire en rH), L max 500 Ω
  • Signal de sortie T : 0/2…5/10 V (linéaire en T), L min 1 kΩ 4…20 mA (linéaire en Temp), L max 500 Ω
  • Sortie de relais : Potentiel libre SPDT 250 V CA, 6 A / 30 V CC, 6 A avec point de commutation ajustable et hystérésis
  • Température de fonctionnement : 0…+50 °C
  • Écran LCD Rétroéclairé
  • Indice de protection : IP20

Le modèle RHT-MOD-1R-D pour montage mural est utilisé pour contrôler les niveaux d‘humidité relative dans les bureaux, espaces publics, hôpitaux, salles de réunion et salles de cours.

Variantes :

  • D: écran
  • 1R : Avec relais
Spécificités techniques
Modèle :

Transmetteur d’humidité relative, communication Modbus avec écran (-D) & sortie relais (-R)

Plage de mesure  :

Température : 0…50 °C
Humidité relative : 0–100 %

Unités de mesure :

°C; % rH

Compatibilité des fluides :

Air sec et gaz non agressif

Élément de mesure :

Capteur de température Pt1000, élément de détection capacitif de polymère thermodurcissable pour l’humidité

Communication :

Modbus RS485

Précision :

Température : <0,5 °C Humidité relative : ±2…3 % rH à 0…50 °C et 10…90 % rH L’erreur totale globale inclut la précision, l’hystérésis et l’effet de température à 5...50 °C et 10–90 % rH

Alimentation :

24 V CC/V CA ±10 %

Consommation de courant :

max 90 mA (à 24 V) + 10 mA pour chaque sortie de tension ou 20 mA pour chaque sortie de courant
max 230 mA (à 24 V) + 10 mA pour chaque voltage sortie

Protocole :

MODBUS sur ligne série

Mode de transmission :

RTU

Interface  :

RS485

Format d'octet (11 bits) en mode RTU :

Système de codage binaire 8 bits

Bits par octet :

1 bit de démarrage
8 bits de données, le bit le moins significatif envoyé premier
1 bit pour la parité
Bit d’arrêt 1

Débit en bauds :

sélectionnable dans la configuration

Adresse Modbus :

1−247 adresses sélectionnables dans le menu de configuration

Signal de sortie 1 :

0/2…5/10 V (linéaire en rH), L min 1 kΩ
4…20 mA (linéaire en rH), L max 500 Ω

Signal de sortie 2 :

0/2…5/10 V (linéaire en T), L min 1 kΩ
4…20 mA (linéaire en Temp), L max 500 Ω

Sortie de relais optionnelle :

Potentiel libre SPDT 250 V CA, 6 A / 30 V CC, 6 A avec point de commutation ajustable et hystérésis

Température de fonctionnement :

0…+50 °C

Température de stockage :

-20…70°C

Humidité relative :

0 à 95% rH sans condensation

Dimensions :

99 x 90 x 32 mm

Écran :

– D : avec écran (77,4 x 52,4 mm)
– : sans écran

Matériau :

ABS

Indice de protection :

IP20

Montage :

En applique

Fiche technique
