Les systèmes de climatisation VRV (Variable Refrigerant Volume), également appelés VRF ou DRV, sont aujourd’hui incontournables dans les “petits et moyens” bâtiments tertiaires, industriels ou hôteliers à forte densité d’occupation.
Pour les intégrateurs, centraliser plusieurs systèmes dans une Gestion Technique de Bâtiments (GTB) peut vite devenir complexe, surtout lorsque les marques des équipements diffèrent et que les contraintes propres à chaque fabricant s’ajoutent.
Dans cet article, découvrez comment simplifier l’intégration des systèmes VRV/DRV grâce aux passerelles universelles CoolMaster de CoolAutomation et explorez différents schémas de climatisation VRV pour optimiser le pilotage et la centralisation de vos installations à détente directe.
Principe d’un système de climatisation VRV
Fonctionnement d’une climatisation VRV

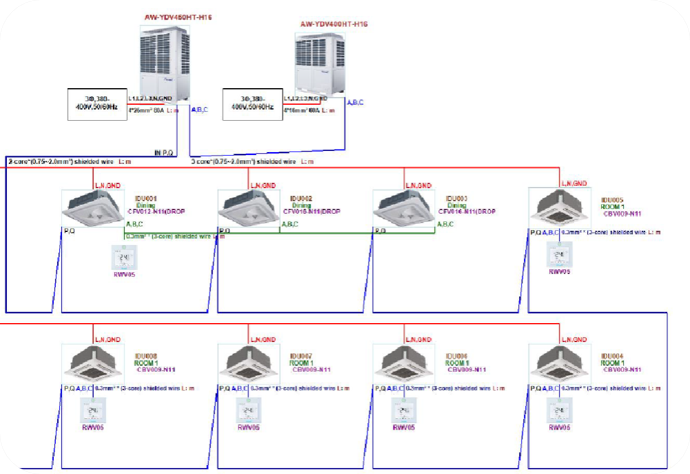

Un système VRV se compose d’une ou plusieurs unités extérieures qui alimentent plusieurs unités intérieures via un réseau de tubes frigorifiques en cuivre isolé.
Chaque unité intérieure est autonome. Elle peut avoir une vitesse de ventilation différente, un type de diffusion spécifique (cassette, murale, console, gainable), sa propre température de consigne et, dans certains cas, un mode de fonctionnement indépendant (systèmes à 3 tubes ou 2 tubes classiques).
Grâce à un protocole de communication propriétaire, l’unité extérieure reçoit en temps réel les informations des unités intérieures (température, mode, consigne). Elle ajuste automatiquement la puissance frigorifique ou calorifique via la vitesse et la fréquence du compresseur inverter, afin de répondre précisément aux besoins thermiques de chaque zone.
Ce pilotage précis assure un confort multizone optimal, une grande flexibilité et un rendement énergétique élevé.
Communication et architecture dans un schéma VRV climatisation
Dans un schéma type VRV, on distingue deux niveaux de communication :
- Le bus de communication : relie l’unité extérieure aux unités intérieures
Présent dans tous les systèmes DRV, il transmet les informations techniques des unités intérieures (température ambiante, consignes, modes, delta T, etc.) vers l’unité extérieure.
- Le bus de commande : relie les unités intérieures aux télécommandes filaires
Permet un dialogue bidirectionnel avec l’utilisateur, les consignes sont retransmises via le bus de communication vers l’unité extérieure.
À noter : ces bus sont propriétaires et varient selon les marques (Daikin, Mitsubishi, Samsung, Hitachi, etc.), ce qui peut compliquer la lecture et la compréhension des paramètres.
Problématique d’interopérabilité des systèmes VRV
Bien que des passerelles de communication existent, elles sont généralement fournies par le fabricant et limitées à une typologie d’appareil et à un protocole spécifique. Il devient donc difficile de gérer plusieurs marques et types de protocoles dans un bâtiment multimarques avec ces solutions.

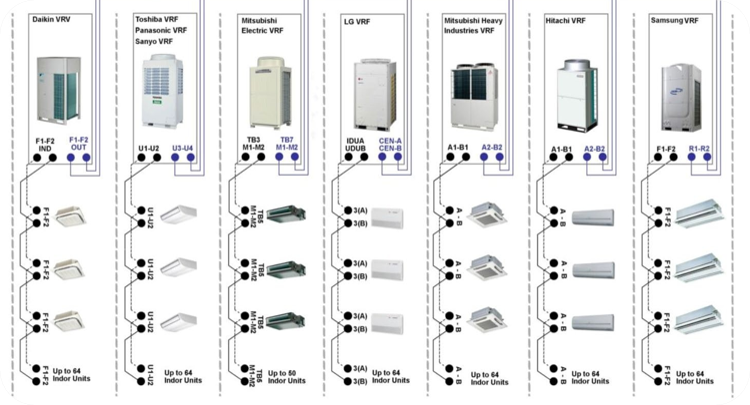

Pourtant, la plupart des systèmes DRV reposent sur une architecture similaire. Les borniers peuvent varier selon les constructeurs mais le principe de communication entre unités extérieures et intérieures reste identique.
Exemple avec les systèmes Daikin :
• Bus F1-F2 IND : correspond au bus de communication entre l’unité extérieure et les unités intérieures.
• Bus F1-F2 OUT : correspond au bus de commande permettant de relier plusieurs réseaux frigorifiques indépendants ou de connecter une passerelle de communication pour l’interfaçage avec une GTB.
C’est précisément sur cette question de compatibilité multimarques que CoolAutomation intervient avec sa passerelle CoolMaster pour pouvoir centraliser et piloter simultanément plusieurs marques depuis un seul dispositif.
Schémas VRV climatisation avec CoolMaster : une passerelle universelle
En se connectant exactement comme une télécommande centralisée, la passerelle CoolMaster permet de reprendre plusieurs lignes de bus de différents systèmes VRV/DRV.
Les passerelles CoolMaster et CoolMaster Pro traduisent les protocoles propriétaires des fabricants (Daikin, Samsung, Mitsubishi, LG, Hitachi, etc.) en protocoles standards tels que Modbus, BACnet, API REST ou KNX, permettant ainsi une gestion centralisée et multimarque dans la GTB.
En résumé, la gamme CoolMaster offre :
- Une compatibilité native avec toutes les grandes marques CVC.
- Une table d’échange unique, quel que soit le fabricant.
- Jusqu’à 255 unités intérieures connectés en version Pro.
- 4 entrées/sorties paramétrables pour le contrôle direct (modes chaud/froid, marche/arrêt, etc.).
- Une communication bi-directionnelle pour la lecture et le pilotage (ON/OFF, consignes, modes, alarmes).
- Une application ioCControl pour l’identification, le diagnostic avancé et le pilotage mobile des unités intérieures.
Exemples de schémas VRV climatisation avec CoolMaster

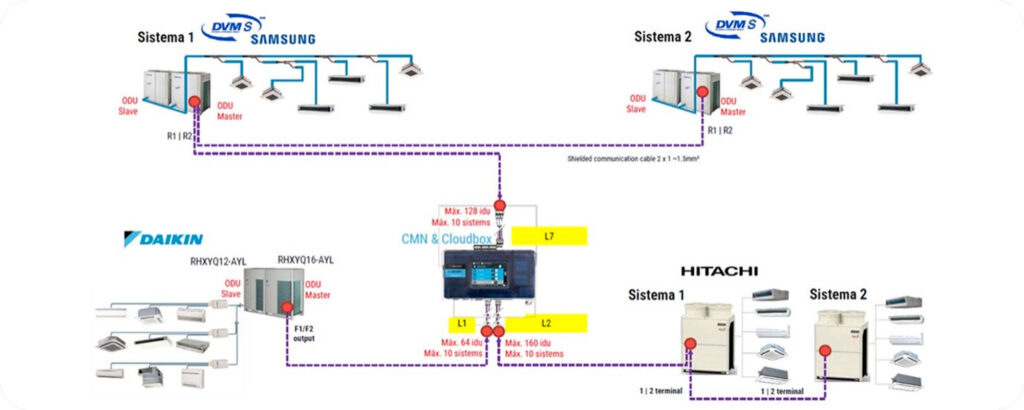

Schéma VRV climatisation multimarque
Chaque fabricant de systèmes DRV définit un nombre maximal d’unités intérieures pouvant être connectées par ligne de bus, que ce soit sur le bus de communication entre l’unité extérieure et les unités intérieures ou sur le bus de centralisation.
Ces limites varient selon les marques et sont documentées au sein des passerelles CoolAutomation.
La passerelle CoolMaster de CoolAutomation prend en compte ces contraintes et permet de gérer jusqu’à 8 lignes de bus simultanées de marques différentes.
Chaque ligne de bus connectée est reprise par la passerelle qui génère une table d’échange unique, traduisible dans un protocole standard GTB au choix (Modbus RTU/IP, BACnet MSTP/IP, KNX…), selon le modèle de CoolMaster.
Résultat : une gestion centralisée et multimarque de tous les systèmes VRV grâce à une seule table d’échange par protocole, quel que soit le fabricant ou le système connecté.

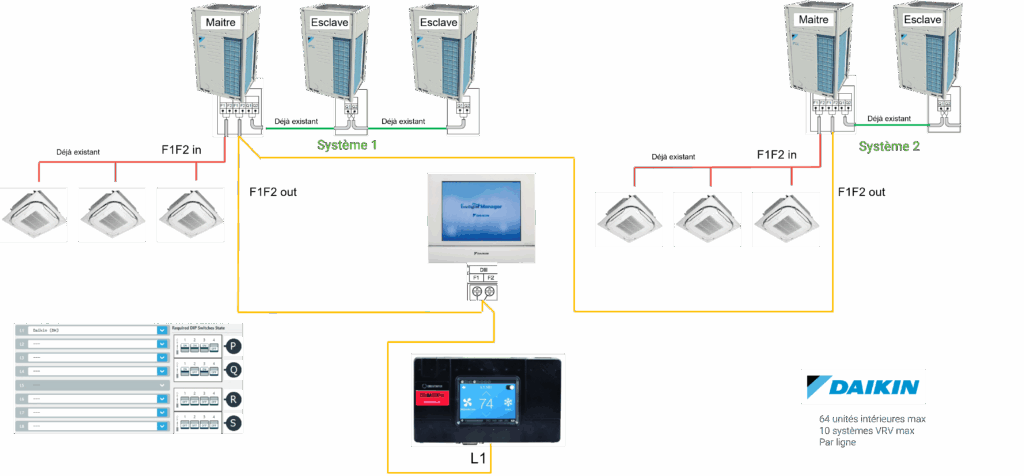

Schéma VRV climatisation avec commande centralisée
Lorsqu’un site est déjà équipé d’un contrôleur centralisé (ex. : iTouch Manager Daikin), le CoolMaster peut se raccorder en parallèle sur le même bus, en l’occurrence, sur le port F1-F2 du D3NET dans cet exemple.
Dans ce cas, l’architecture complète du réseau frigorifique (liaison entre les différents réseaux, adressages, unités intérieures et extérieures) est déjà établie. La passerelle, une fois connectée, détecte automatiquement toutes les unités intérieures et reprend l’architecture existante sans paramétrage supplémentaire.
Résultat : il est possible de raccorder un CoolMaster sur site en quelques minutes dès qu’une commande centralisée est disponible.
À noter : il est nécessaire de lever les restrictions (consigne, mode, horaire) sur le contrôleur centralisé pour éviter tout conflit de pilotage. Le CoolMaster fonctionne uniquement si aucune restriction, programmation ou limitation n’a été imposée sur le contrôleur. Dans la plupart des cas, la gestion suit un système LIFO (last-in, first-out) : la dernière consigne envoyée prend la priorité sur les précédentes auprès des unités intérieures.

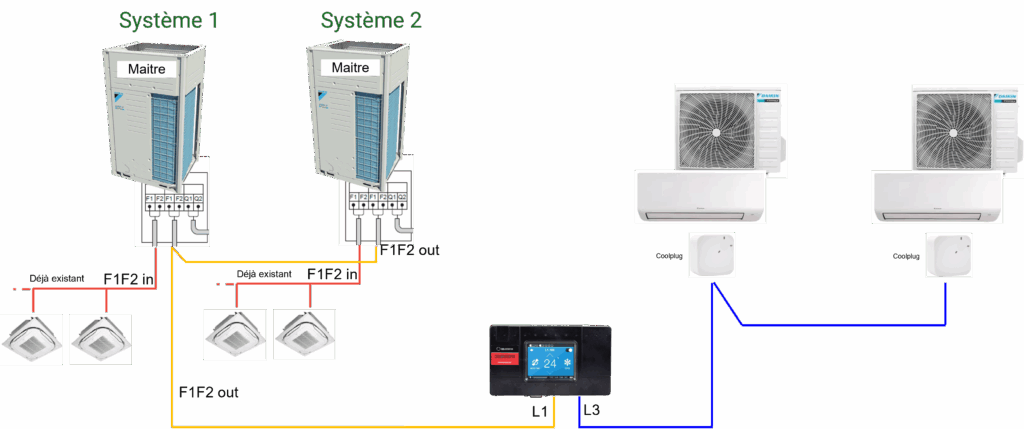

Schéma VRV climatisation + unités split
Dans le secteur du retail, il est courant d’associer un système DRV pour les zones de vente à quelques unités split destinées aux locaux techniques ou informatiques.
Le CoolMaster centralise les systèmes DRV, tandis que les modules de communication CoolPlug assurent la connexion des unités split permettant un pilotage unifié de l’ensemble depuis la GTB.
Dans cette configuration, les CoolPlug sont raccordés en filaire au CoolMaster, ce qui permet de regrouper tous les systèmes (DRV et splits) sous une passerelle de communication unique.
Avantage : si un exploitant remplace un système d’une marque par une autre, la GTB existante reste pleinement opérationnelle. Il suffit de reconfigurer la nouvelle marque sur le CoolMaster pour retrouver immédiatement les données et la structure de communication identiques.

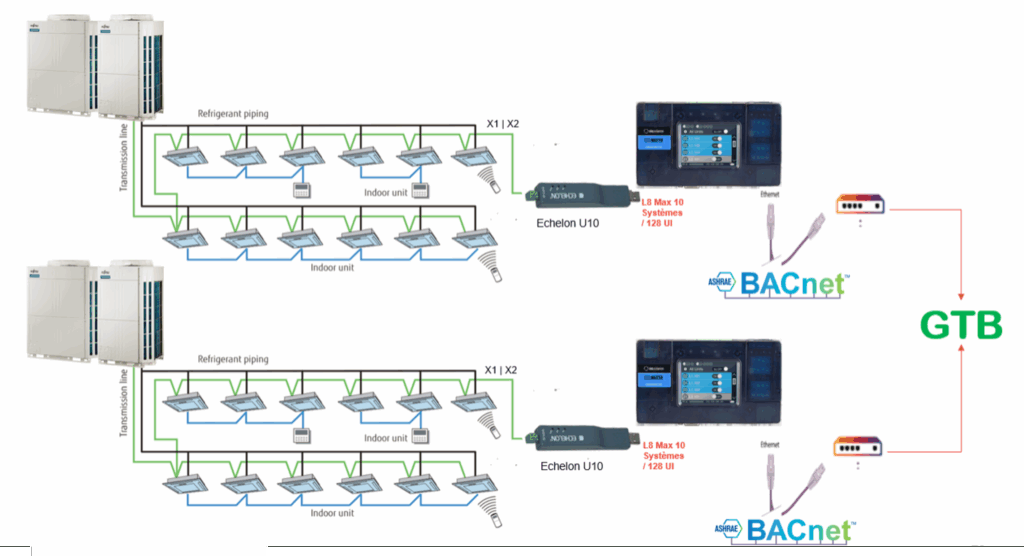

Schéma VRV climatisation multi-bâtiments
Pour un site industriel ou tertiaire composé de plusieurs bâtiments, chaque zone peut disposer de son propre CoolMaster, connecté au réseau IP du site.
Cela peut concerner des sites industriels regroupant des bâtiments administratifs, des entrepôts et des unités de production souhaitant centraliser tous les équipements de climatisation au sein d’une GTB.
Dans cet exemple, chaque passerelle conserve sa propre adresse BACnet, permettant une supervision centralisée multi-sites et multi-marques.
Avantage : une seule table d’échange est nécessaire pour gérer l’ensemble des DRV même lorsque les marques des machines diffèrent d’un bâtiment à l’autre.

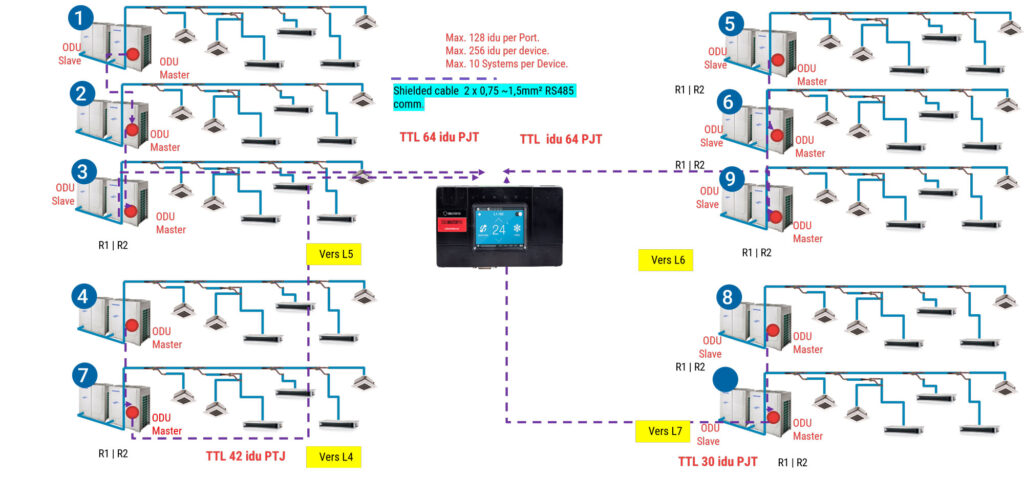

Schéma VRV climatisation pour l’hôtellerie
Dans un hôtel de grande capacité, l’installation d’un CoolMasterPro est privilégiée pour centraliser plusieurs réseaux frigorifiques grâce à sa capacité de raccordement pouvant atteindre jusqu’à 255 unités intérieures.
Dans cet exemple, la marque Samsung a été déployée avec une limitation à 128 unités intérieures par bus, conformément aux spécifications du fabricant.
L’architecture a été conçue pour respecter ce maximum en utilisant 4 bus de communication connectés à un seul CoolMasterPro pour centraliser l’ensemble des réseaux frigorifiques.
Les données peuvent ensuite être remontées à la GTB et au PMS hôtelier, permettant d’ajuster automatiquement les températures selon l’occupation des chambres et d’améliorer à la fois le confort et l’efficacité énergétique.
Maîtriser les différents cas d’usage et schémas de climatisation VRV permet de mieux comprendre l’architecture des systèmes VRF/DRV et les enjeux liés à leur interopérabilité.
Grâce aux passerelles universelles CoolMaster, centraliser plusieurs marques tout en optimisant le confort et l’efficacité énergétique devient simple, même sur des installations complexes.
