- Raccordement avec borniers à vis
- Accès à 32 appareils sur le bus BACnet MS/TP
- Échange de données bidirectionnel entre les appareils BACnet/IP et BACnet MS/TP
- Protocole : BACnet MS/TP, BACnet/IP, BACnet Ethernet, HTTP 1.0
- Serveur Web intégré
- Configuration intuitive et indépendante du logiciel via l’interface Web
- Enregistrement et analyse de la communication IP et RS485
- Recherche aisée des dispositifs BACnet MS/TP METZ CONNECT sur le bus RS485
- Connexion rapide des dispositifs BACnet MS/TP de METZ CONNECT grâce à la technique éprouvée des cavaliers
Routeurs IP et Gateway
Routeur BACnet/IP – BMT-RTR
REF : BMT-RTR

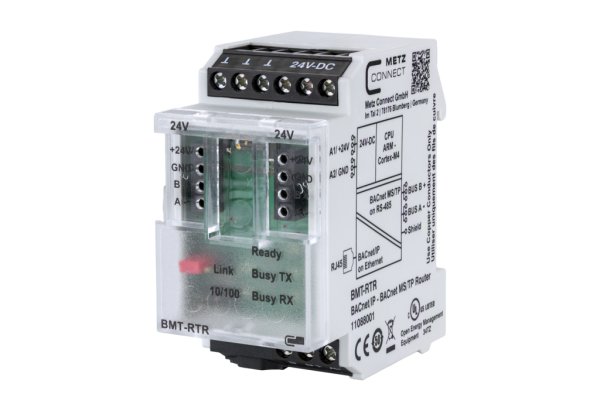

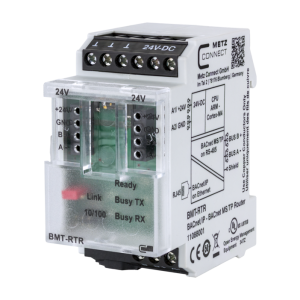

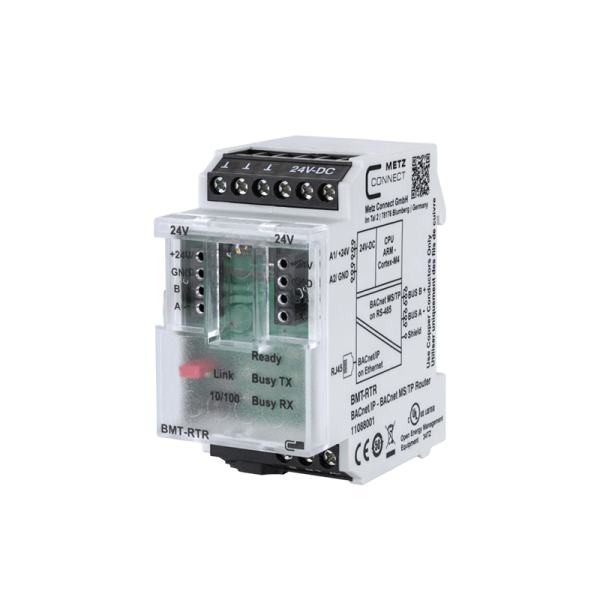

BMT-RTR BACnet-IP Router – MS/TP
Routeur IP BACnet – Connexion réseau des composants de bus de terrain de BACnet MS/TP
Routeurs / Passerelles pour la connexion réseau de composants de bus de terrain
389,08€
2 en stock (peut être commandé)

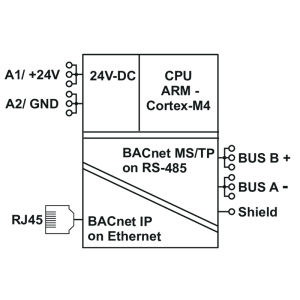

BMT-(F)-RTR est un routeur compacte et permet un échange de données bidirectionnel entre les appareils de bus de terrain BACnet MS/TP et un BACnet/IP.

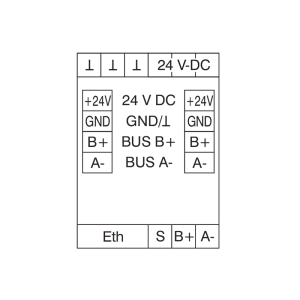

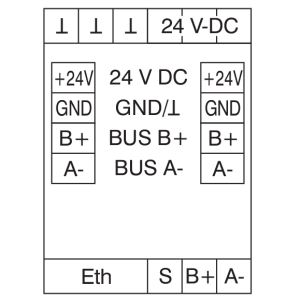

Le BMT-(F)-RTR peut être connectée aux appareils BACnet MS/TP METZ CONNECT via deux bornes de connexion à 4 broches situées à l’avant de l’appareil et une fiche de cavalier.
Un serveur Web intégré permet le paramétrage, la gestion et la surveillance des deux interfaces (Ethernet/RS485).
L’interface Web est également utilisée pour mettre à jour le firmware.
Le BMT-(F)-RTR convient pour une installation décentralisée dans des sous-distributeurs électriques ou dans des armoires de commande sur rails de montage.
Interface Ethernet
| Connexion au réseau : | 1 x Port Ethernet (RJ-45 IEC 60603-7-51 (2010)) |
|---|---|
| Vitesse : | 10/100 Mbits avec auto-négociation |
| : | BACnet IP, BACnet Ethernet, HTTP 1.0 |
Interface RS485
| Protocole : | BACnet MS/TP |
|---|---|
| Taux de transfert : | 9600 à 115200 Bit/s |
| Résistance de terminaison de bus : | 120 ohms commutable |
| Isolation galvanique : | 1,5 kV |
Alimentation
| Tension de service : | 24 V CC ± 10 % (SELV) |
|---|---|
| Consommation électrique (max) : | 50 mA |
| Perte de puissance (max) : | 1,3 W |
Affichage
| Opération "RDY" : | DEL vert |
|---|---|
| Raccordement LAN "LINK 10/100" : | DEL verte (100 Mbit), DEL jaune (10 Mbit) |
| RS485 bus "TX" / "RX" : | DEL verte |
Environnement

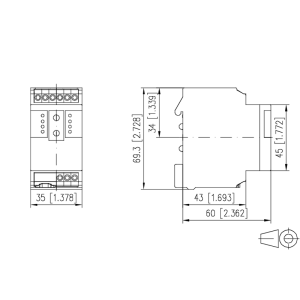

| Dimensions (L x H x P) : | 35 x 69,3 x 60 mm |
|---|---|
| Plage des températures de service : | de -5 °C à 55 °C |
| Plage des températures de stockage : | de -20 °C à 70 °C |
| Indice de protection boîtier / borniers : | IP40 / IP20 |
