Routeurs IP et Gateway
Module fil pilote 8 sorties fil pilote RS485 ou IP – FP8
REF : FP8-IP
Le module FP8, permet le pilotage, via automate et logiciel de GTB/GTC, des chauffages électriques.
- Le pilotage de 8 zones de chauffage électrique disponible en version Modbus RTU ou TCP/IP.
- Gestion de chauffage à fil pilote 4 et 6 ordres, jusqu’à 10 chauffages par zone.
- Pilotage contacteur cumulus via commande ECO (actif) et CONFORT (repos)
- Boîtier modulaire DIN 6
- Alimentation 8-30 VDC
- Paramétrage rapide à l’aide des deux boutons en façade
- Pilotage contacteur cumulus via commande ECO (actif) et CONFORT (repos)
Ce modèle est disponible en version Modbus RTU ou TCP/IP.
420,00€ – 480,00€
- Caractéristiques principales
- Description
- Caractéristiques détaillées
- Téléchargements
- Questions fréquentes
- Avis
- Esclave Modbus, jusqu’à 255 équipements sur une voie de communication RS485
- Boîtier modulaire DIN 6 emplacements, idéal pour le placement dans les coffrets
- Compatible avec tous les équipements Modbus (automate, supervision…)
- Visualisation des états de zones sur l’écran intégré
- Mode secours sur perte de communication avec l’automate
- Gestion de chauffage à fil pilote 4 et 6 ordres
- Jusqu’à 10 chauffages par zone
- Sorties électroniques directes

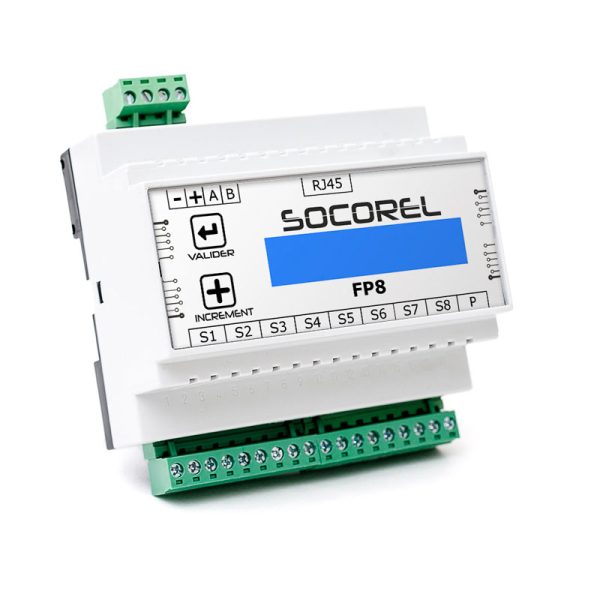

Le module fil pilote FP8 est une solution avancée pour le pilotage de chauffages électriques par une GTC ou un automate.
Il permet de contrôler jusqu’à 8 zones de chauffage via le protocole Modbus RTU sur une liaison série RS485. L’équipement se présente comme un simple esclave Modbus avec 8 mots internes correspondant à chacune des sorties de zone.
Chaque zone de chauffage est gérée par un mot interne correspondant et les commandes incluent confort, confort -1, confort -2, éco, hors gel et arrêt. En cas de perte de communication, le module repasse en mode confort après 10 minutes.
Avec une conception robuste, le module fil pilote FP8 assure une gestion précise et efficace de la température pour optimiser la consommation énergétique tout en préservant le confort des occupants.

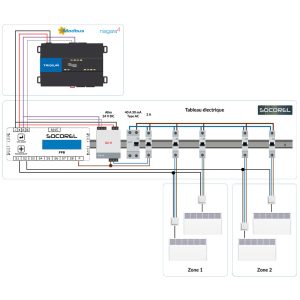

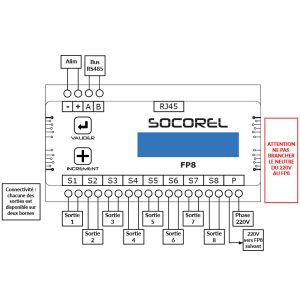

Le module fil pilote est également équipé d’un bornier à vis pour chaque zone. La connexion est facilitée et permet un câblage flexible en étoile ou en série. Il peut être alimenté par un automate ou une alimentation externe.
L’adresse Modbus du module est modifiable via le menu de l’écran LCD avec les deux boutons en façade.
Notez cet article !
[Total : 0 / Moyenne : 0]
Table d’adressage Modbus (code fonction d’écriture de mots 6 ou 16)
| Adresse Modbus configurable (adresse mots / sortie de zone et valeurs – 16 Bits) : | 1 / 1 / de 0 à 5 |
|---|
Table des valeurs
| Valeur et état sortie : | 0 – Confort |
|---|
Paramètre de communication Modbus
Par défaut : 9600, Sans parité, 1 bit de stop | |
Les paramètres de communication sont modifiables via le menu de l’écran LCD avec les deux boutons en façade | |
| Vitesse : | 1200, 4800, 9600 ou 19200 |
|---|---|
| Parité : | NONE, EVEN ou ODD |
| Bit de stop : | 1 ou 2 |

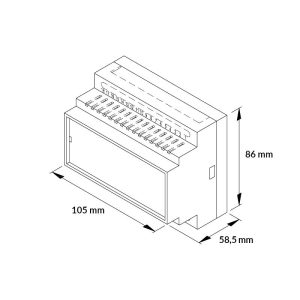

Dimensions du boîtier
| Largeur : | 105 mm |
|---|---|
| Longueur : | 58,5 mm |
| Hauteur : | 86 mm |
Alimentation
8 à 30 vcc | |
Consommation 150 mA maximum |
- Où se branche le fil pilote sur une prise ?
Le fil pilote se branche directement sur le bornier de commande d’un radiateur électrique ou d’un chauffe-eau.
Généralement, ce bornier est situé à l’arrière de l’appareil, identifiable par une étiquette ou un code couleur spécifique (souvent noir ou gris).
Il n’est pas branché sur une prise standard, mais sur le dispositif de chauffage lui-même, connectant ainsi l’appareil au système de gestion centralisé (GTB) ou à un programmateur central.- Comment savoir quel est le fil pilote ?
Le fil pilote est généralement de couleur noire ou grise.
Pour le distinguer parmi les autres fils, vérifiez le schéma de câblage fourni par le fabricant de l’appareil de chauffage.
De plus, sur certains radiateurs, le bornier dédié au fil pilote est marqué ou étiqueté pour faciliter son identification.
En cas de doute, consulter le manuel de l’appareil ou un professionnel est recommandé.
- Quelle tension sur le fil pilote ?
Le fil pilote fonctionne avec une tension de 230V en courant alternatif, mais avec une intensité très faible.
Cette tension permet de transmettre des ordres de commande spécifiques aux radiateurs ou chauffe-eau, tels que marche/arrêt, confort, éco, hors-gel, etc.
Chaque ordre est associé à un type de signal électrique. Par exemple, l’absence de tension pour le mode « Arrêt » ou une alternance positive écrêtée pour le mode « Hors gel ».
- Comment faire quand on n’a pas de fil pilote ?
Si un radiateur ou un chauffe-eau ne dispose pas de fil pilote, il existe plusieurs alternatives pour la gestion de la température :
1. Thermostats programmables ;
2. Plugs connectés ;
3. Systèmes de gestion intégrés ;
4. Mise à jour de l’installation.Ces solutions permettent de continuer à bénéficier d’une gestion efficace et économique de la consommation énergétique même en l’absence de fil pilote.
