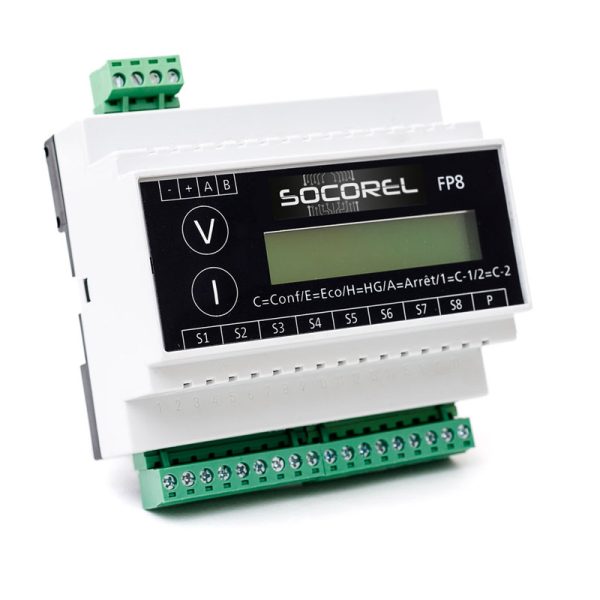

Module fil pilote 8 sorties fil pilote RS485 ou IP – FP8

Le fil pilote se branche directement sur le bornier de commande d’un radiateur électrique ou d’un chauffe-eau.
Généralement, ce bornier est situé à l’arrière de l’appareil, identifiable par une étiquette ou un code couleur spécifique (souvent noir ou gris).
Il n’est pas branché sur une prise standard, mais sur le dispositif de chauffage lui-même, connectant ainsi l’appareil au système de gestion centralisé (GTB) ou à un programmateur central.

Le fil pilote est généralement de couleur noire ou grise.

Pour le distinguer parmi les autres fils, vérifiez le schéma de câblage fourni par le fabricant de l’appareil de chauffage.

De plus, sur certains radiateurs, le bornier dédié au fil pilote est marqué ou étiqueté pour faciliter son identification.

En cas de doute, consulter le manuel de l’appareil ou un professionnel est recommandé.

Le fil pilote fonctionne avec une tension de 230V en courant alternatif, mais avec une intensité très faible.

Cette tension permet de transmettre des ordres de commande spécifiques aux radiateurs ou chauffe-eau, tels que marche/arrêt, confort, éco, hors-gel, etc.

Chaque ordre est associé à un type de signal électrique. Par exemple, l’absence de tension pour le mode « Arrêt » ou une alternance positive écrêtée pour le mode « Hors gel ».

Si un radiateur ou un chauffe-eau ne dispose pas de fil pilote, il existe plusieurs alternatives pour la gestion de la température :

1. Thermostats programmables ;
2. Plugs connectés ;
3. Systèmes de gestion intégrés ;
4. Mise à jour de l’installation.

Ces solutions permettent de continuer à bénéficier d’une gestion efficace et économique de la consommation énergétique même en l’absence de fil pilote.
