Modules entrées analogiques Modbus RS485 – SFAR-S-6TI

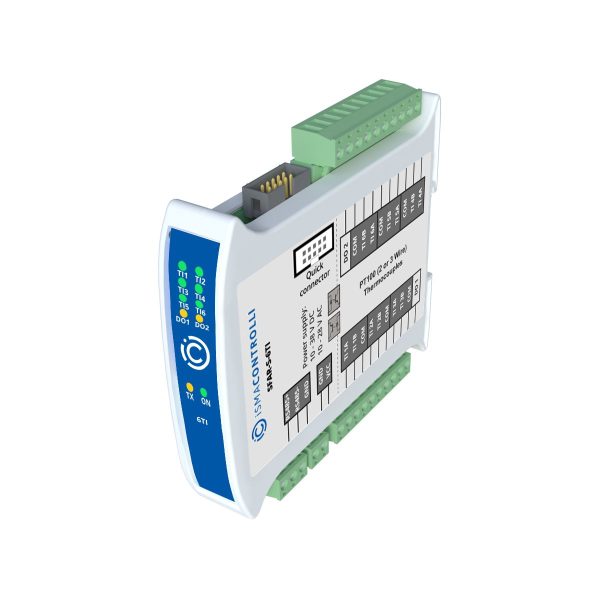

Module Entrées-Sorties SFAR-S-6TI :

• 6TI

Les SFAR-S sont des modules entrées-sorties communicants via Modbus. Ils sont très compacts, rail DIN et équipés de LED d’état.

Le module SFAR-ETH dispose d’une fonction gateway Modbus TCP/IP vers RS485, permettant de mettre à disposition les autres modules de la gamme sur une architecture IP.

Module E/S Modbus
Le SfAR-S-6TI est conçu pour être utilisé partout où plusieurs points de mesure de la température sont nécessaires. La prise en charge d’une large gamme de capteurs de température et de thermocouples en fait un choix parfait pour, par exemple, l’industrie chimique ou énergétique. Grâce aux 2 sorties numériques et à la logique préinstallée dans le module, il peut être utilisé non seulement comme extension d’E/S PLC, mais aussi comme contrôleur d’application autonome.

6 entrées de température et 2 sorties numériques

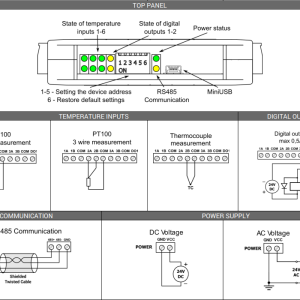

Le module dispose de 6 entrées de température (TI) et de 2 sorties numériques (DO). Les entrées de température peuvent fonctionner avec les capteurs de température à résistance les plus courants et une large gamme de thermocouples. Les sorties numériques sont des sorties transistor NPN. Toutes les entrées et sorties sont isolées de la logique par des optoisolateurs.

Configuration et mise en service simplifiées
Une interface RS485 intégrée permet une connexion facile via le protocole Modbus RTU/ASCII. Un processeur ARM 32 bits assure un traitement et une communication rapides.
Le module est équipé d’un ensemble de diodes électroluminescentes qui indiquent l’état des E/S, de l’alimentation et de la communication RS485.
La configuration du module s’effectue à l’aide de notre logiciel gratuit, le SfAR Configurator. Un mini USB intégré permet d’effectuer une configuration primaire de l’unité sans alimentation supplémentaire.
Pour simplifier l’installation, le module a été équipé du système Quick Connector. L’utilisation d’un câble SfAR-S-LINK dédié permet de connecter jusqu’à 10 modules, qui fournissent à la fois une communication RS485 et une connexion à l’aide d’un câble SfAR-S-LINK.
