Automate programmable iSMA-B-MAC36NL-M
JACE 8005 - Btib
Automate programmable iSMA-B-MAC36NL-M
JACE 8005 - Btib
Automates

Automate serveur Web Niagara 4 avec 36 entrées-sorties embarquées – 1 x M-Bus série

REF : ISMA-B-MAC36NL-M-100
iSMA CONTROLLI

Automate serveur Web exécutant le Framework Niagara 4 de TRIDIUM avec 36 entrées-sorties embarquées et un port série M-Bus.

Il dispose de capacités de communication très importantes en embarquant tous les protocoles ouverts du bâtiment (LonWorks®, BACnet, Modbus, KNX, M-Bus, oBIX, SNMP, MQTT et OPC UA)

Nombre de points de communication : 100, 150, 250, 300, 500, 1250.

3 227,41€ – 5 590,03€

L’iSMA-B-MAC36NL dispose d’un large panachage d’entrées-sorties :

  • 16UI – Entrées Universelles
  • 4DI – Entrées Digitales
  • 8AO – Sorties Analogiques
  • 8DO – Sorties Digitales

Inclus : 18 mois de mise à jour logicielle (SMA)

La programmation du Framework Niagara nécessite l’obtention du diplôme TCP (Tridium Certification Program)

Ce modèle est disponible avec une capacité de points de 100, 150, 250, 300, 500 ou 1250 points.

Le iSMA-MAC36-NL est un contrôleur spécialement conçu pour l’Internet des Objets (IoT : Internet of Things) et la connexion à des équipements et systèmes communicants.

Il embarque le Framework® Niagara4 de Tridium, permettant l’intégration, le contrôle et la supervision des installations techniques d’un bâtiment. Les MAC36 sont plastronnables et possèdent des ports séries et IP pour rependre l’ensemble des réseaux. La supervision embarquée est Full HTML5 afin de s’affranchir de l’utilisation de plugin JAVA.

Les iSMA-MAC36-NL possèdent un port HDMI et 2 ports USB pour accéder à la supervision Web sans avoir besoin d’un PC. Ils disposent également de 36 Entrées-Sorties IP : 16UI, 4DI, 8DO, 8AO.

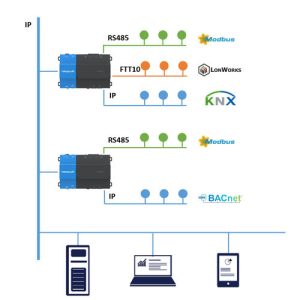

Les iSMA-MAC36-NL réalisent l’acquisition de données multi protocoles, l’automatisme et la supervision de tout type d’installation avec une seule et même plateforme : Niagara. Les iSMA-MAC36-NL s’inscrivent dans une architecture totalement distribuée en assurant la gestion complète des équipements terrains qui leurs sont remontés.

CONFIGURATION TECHNIQUE
Processeur :

Multicore ARM® Cortex-A series
SDRAM 1GB DDR3
Sur carte SD fournie : 2GB + 2GB pour système
Mini-USB pour debug et dip-switch pour restauration

Protocoles application :

Modbus IP/RS485, BACnet IP/MSTP, Lonworks IP, KNX IP, M-Bus IP/Série, oBiX, SNMP

Interface de communication :

– 2 ports Ethernet – 10/100Mb (connecteurs RJ45)
– 1 ou 2 ports isolés RS485 (débrochable 3 bornes)
– 1 port M-bus Série pour 20 compteurs (réf.MAC36NL-M)
– HDMI type A
– 2 ports USB (1x Host & 1x OTG)

Modules d’entrées/sorties montés en Rail DIN :

Uniquement en communication sur bus (BACnet, Modbus, etc.)

Châssis :

Construction : coque plastique
Montage en armoire électrique intérieure seulement
Refroidissement : par convection d’air interne

Alimentation JACE :

24 VAC/DC

ENVIRONNEMENT
Dimensions (avec borniers) :

160 x 111 x 62 mm

Système d’exploitation :

Linux
Java Virtual Machine
Niagara Framework 4.6 & 4.7

Environnement :

– Plage de température de fonctionnement : 0 à 50°C
– Plage de température de stockage : -40 à 85°C
– Humidité relative : 5 à 95%, sans condensation

Certifications :

CE

Protection :

IP30

Garantie :

24 mois

ENTRÉES UNIVERSELLES
Contacts secs :

Libre de potentiel

Comptage :

Max. 100Hz

ENTRÉES DIGITALES
Processeur :

ARM Cortex M4 204 MHz ; Cortex-M0 204MHz

Protocoles application :

Sedona, Modbus Maitre (IP ou RS485), BACnet IP (Client/Serveur), DALI, M-Bus, Esclave Modbus (IP ou RJ12)

Interface de communication :

IP, wire, RS485 half duplex, USB, interface M-Bus & DALI

Alimentation :

24 VAC/DC

Communication :

2 400 à 115 200 Bauds

Stockage :

Port microSD

SORTIE ANALOGIQUE
0-10V DC :

Avec charge max de 20 mA

MLI (PWM) :

0,01Hz, 0,1Hz, 1Hz, 10Hz, 100Hz

SORTIE DIGITALES
Relais :

– NO
– Max. 3A, 230V AC / 30V DC

/!\ L’utilisation de filtres est fortement recommandée pour le pilotage de contacteurs.

VERSIONS DISPONIBLES
MAC36NL-RS-xxx :

Ajout d’un second port RS485

MAC36NL-M-xxx :

Ajout d’un port M-bus série pour 20 compteurs

MAC36NL-100 :

Capacité de communication de 100 points

MAC36NL-150 :

Capacité de communication de 150 points

MAC36NL-250 :

Capacité de communication de 250 points

MAC36NL-300 :

Capacité de communication de 300 points

MAC36NL-500 :

Capacité de communication de 500 points

ACCESSOIRES
Écran iSMA HDMI 10’’ :

Ecran tactile HDMI 10’’

DTA10 ou 15 :

Dalle Tactile Android 10’’ ou 15’’

iSMA-Mini & iSMA-MIX :

Modules d’entrées-sorties Modbus/BACnet

SDC-M 24V 2D DMR RS :

Alimentation 24V DC (30W) secourue sur batterie LI-ON FE

Fiche technique
