Branchement TIC sur compteur Linky et autres compteurs : comment choisir la bonne passerelle ?

La TIC (Télé-Information Client) est une interface filaire locale active, stratégique pour la supervision énergétique.

Elle permet de transmettre en temps réel les données du compteur électrique vers un système tiers (domotique, GTB, automate).

Sur les compteurs en tarif bleu, Il existe deux protocoles. La TIC historique qui est utilisée sur les anciens compteurs bleu et la plupart des Linky, et qui fonctionne à la vitesse de 1200 bauds. Elle fournit des données classiques (index, puissance, tarif) et reste compatible avec de nombreux modules standards.

Sur les compteurs Linky, le protocole peut être en TIC standard, propre aux compteurs Linky configurés en mode avancé (généralement lorsqu’on a une installation de production PV). Il offre des données enrichies avec une vitesse de transmission à 9600 bauds.

Le branchement TIC sur un compteur Linky ou autres compteurs se fait via des borniers I1/I2, un câble blindé suffit généralement, à condition de respecter les bonnes pratiques de pose.

Compteurs électriques : différentes classes de compteurs et technologie de TIC

Les compteurs électriques français sont historiquement classés par code couleur, en lien avec la puissance souscrite :

• Bleu pour les puissances inférieur à 36kW ;
• Jaune pour les puissances entre 36kW et 250kW ;
• Vert pour les puissances supérieures à 250kW.

Cette classification conditionne directement le type d’interface de communication (TIC : modulée ou RS232) et ainsi le choix de la passerelle à utiliser pour suivre les données de consommations.

Compteur bleu – Tarif Bleu – résidentiel ≤36 kVA

Compteur jaune – Tarif Jaune – PME/collectivités de 36 à 250 kVA

Compteur vert/émeraude – Tarif Vert – industriel >250 kVA

Compteur Saphir >36kw – industriel bidirectionnel

Le compteur Saphir, qui équipe les sites de consommation et production ENR avec injection sur le réseau, inclut une TIC modulée (prise i1 et i2), avec une trame contenant les données propres au Saphir.

Compteur Linky pour le résidentiel, le tertiaire et l’industrie

SStandardisé et déployé massivement, le compteur Linky inclut un port TIC activable avec deux modes :

• historique – 1200 bauds et compatible avec les anciens modules ;
• standard – 9600 bauds avec trames enrichies et nécessite une passerelle adaptée.

Chaque type de compteur implique un mode de communication spécifique. Bien l’identifier en amont vous aide à sélectionner la passerelle TIC compatible avec votre installation pour réaliser correctement le branchement de la prise TIC du compteur qui équipe votre bâtiment.

Récapitulatif des liaisons TIC selon les types de compteurs

Type de compteur	Mode de communication	Bus utilisé	Spécificités techniques
Bleu	Trame historique	TIC 2 fils	1200 bauds, signal direct I1/I2
Jaune	Trame Jaune	TIC 2 fils	1200 bauds, signal direct I1/I2
Vert/Émeraude	Trame Vert	TIC 2 fils	1200 bauds, signal direct I1/I2
Linky	Trame historique ou standard	TIC 2 fils	1200 ou 9600 bauds, signal direct I1/I2
PME-PMI	Trame PME-PMI	RS232 (RJ45 posé par ENEDIS)	1200 ou 9600 bauds, Doit être activé par ENEDIS
Saphir	Trame Saphir	TIC 2 fils	Doit être activé par Enedis

Choisir la bonne solution pour récupérer les données TIC

Résidentiel, professionnel ou industriel, chaque environnement implique le choix d’une passerelle TIC adaptée pour garantir un branchement fiable, durable et compatible avec les objectifs de supervision énergétique.

Dans le résidentiel et le tertiaire (<36kW)

Dans les maisons ou petits locaux, la TIC permet de suivre les consommations et de piloter des équipements électriques.

Le branchement s’effectue directement sur les bornes I1/I2 du compteur en TIC historique ou standard.

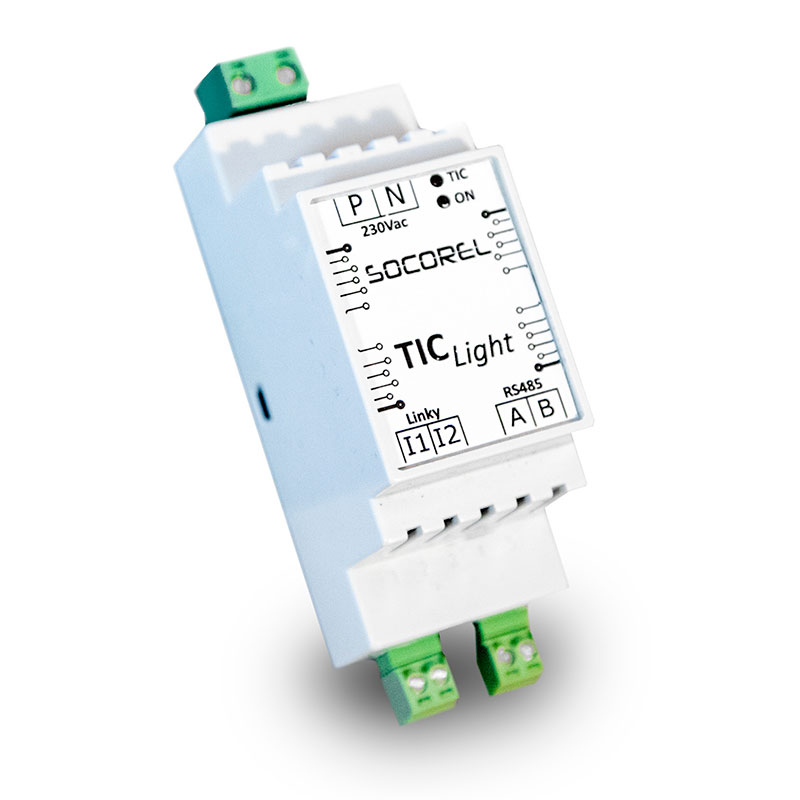

Pour faciliter l’intégration, la passerelle TIC Light Modbus SOCOREL convertit automatiquement les trames en Modbus RTU. La configuration est très simple et se fait par serveur Web (connexion Wi-Fi).

Compacte, elle vise les installations résidentielles ou le petit tertiaire. Compatible avec la TIC qu’elle détecte automatiquement, elle s’installe facilement dans un tableau via son alimentation 230 V AC et sa taille 2U (85mm), et convient aux maisons individuelles, aux systèmes GTB et aux petites entreprises.

Dans les PME (>36kW et <250kW)

Les compteurs professionnels sont équipés de compteur PME-PMI, le remplacement progressif des compteurs jaune est toujours en cours.

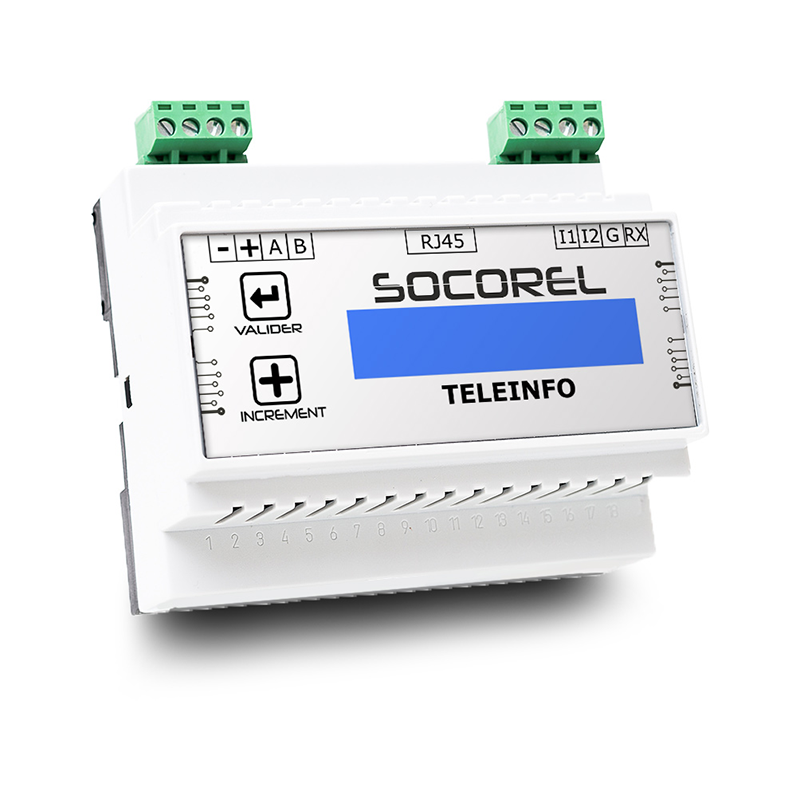

La passerelle Téléinfo RS485 SOCOREL convertit ce signal en Modbus RTU sur RS485 (disponible en Modbus TCP avec la référence Téléinfo IP SOCOREL) pour assurer une communication stable sur la longue distance.

Robuste et performante, elle s’adresse aux environnements professionnels. Elle garantit une communication avec tous les type de compteurs et s’intègre aisément dans des GTB, automates ou logiciels de supervision. Elle est idéale pour les PME, les sites industriels ou les établissements publics.

Dans l’industrie (>250kW)

Les compteurs professionnels sont équipés de compteur PME-PMI, le remplacement progressif des compteurs vert/émeraude est toujours en cours

Des passerelle Téléinfo RS485 SOCOREL (ainsi que sa version IP) compatibles SCADA sont donc indispensables pour offrir la robustesse, l’isolation galvanique et une continuité de service.

Les modèles proposés par BTIB offrent une compatibilité multi-compteurs, une isolation galvanique et un transcodage fiable vers Modbus pour faciliter l’intégration dans tout système technique. Ces solutions représentent le lien indispensable entre le compteur et la gestion énergétique, sans altérer l’infrastructure existante.

Conseils pratiques pour le branchement TIC

La fiabilité de la communication avec la prise TIC dépend autant du choix de la passerelle que du branchement de la prise TIC du compteur. Voici les principales recommandations techniques pour un branchement TIC propre, sécurisé et conforme.

Vérifier l’activation du port TIC

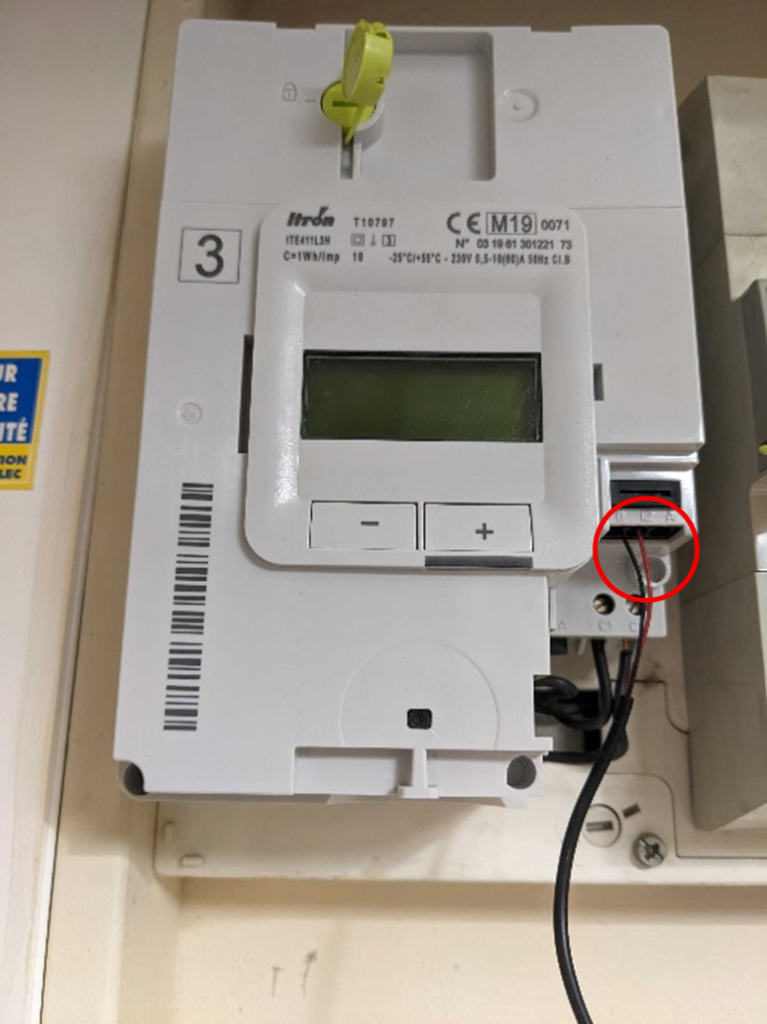

Sur les compteurs Linky, le port TIC est systématiquement actif. Deux points de vigilance :

• Mode historique ou standard à choisir en fonction de la passerelle utilisée ;
• Vitesse de communication à 1200 Bps ou 9600 Bps.

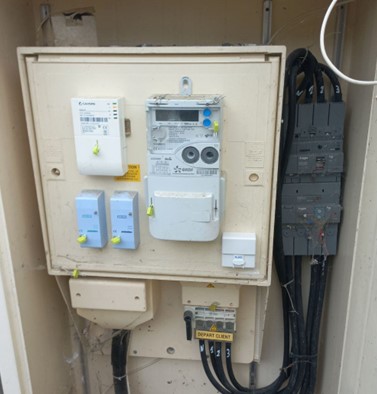

Sur les compteurs PME-PMI, le port TIC n’est pas systématiquement mis en place. Deux points de vigilance :

• Vitesse de communication généralement à 1200 Bps ou 9600 Bps.

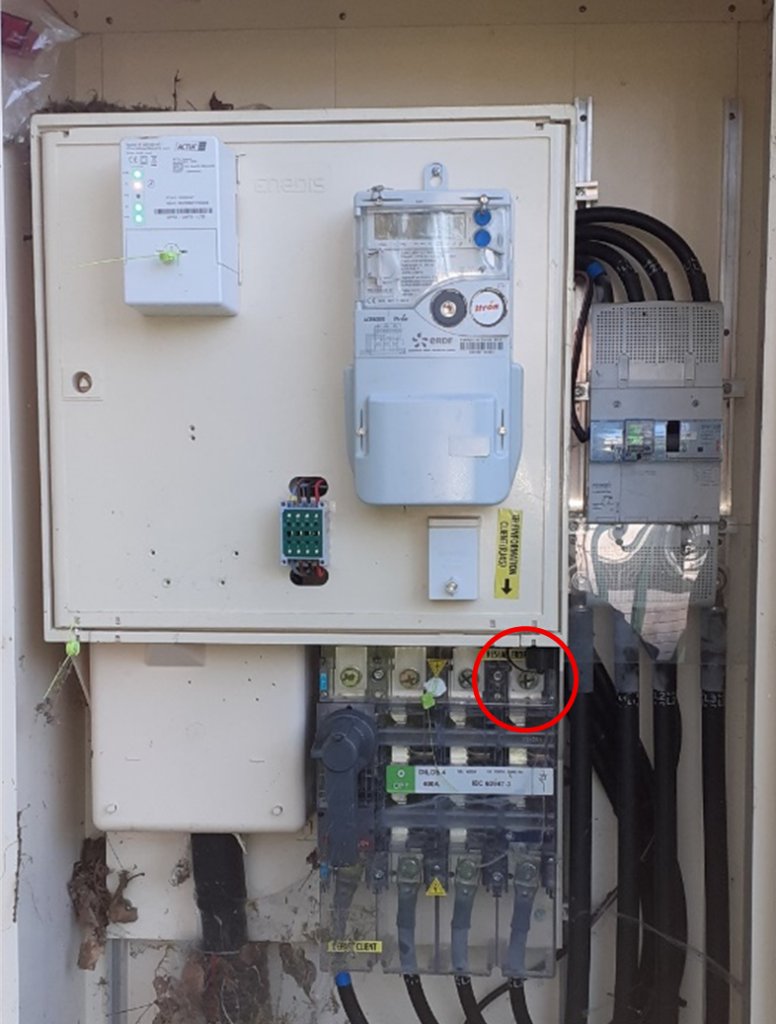

• Présence d’une prise RJ45, elle confirme l’activation de la sortie par ENEDIS ;

Identifier le protocole de sortie

Avant tout raccordement, vous devez :

• Connaître le mode de communication utilisé sur le compteur (TIC ou RS232) ;
• Vérifier la compatibilité de la passerelle avec ce protocole.

Un mauvais appairage protocolaire entraîne des données illisibles, voire absentes.

La polarité des borniers TIC (I1/I2)

Sur les compteurs dotés d’un port TIC Modulé, la sortie s’effectue via deux bornes :

• I1 et I2.

Il n’y a pas de sens pour le branchement, vous pouvez donc inverser I1 et I2.

Sur les compteurs PME PMI (TIC sur RS232), la sortie s’effectue via deux bornes :

• TX (6 de la RJ45) et GND (4 de la RJ45).

Inverser ces deux bornes peut bloquer la communication.

Nous vous conseillons de suivre les schémas de câblage du fabricant et d’utiliser des bornes débrochables pour faciliter la maintenance.

Utiliser un câble blindé

Le signal TIC est peu sensible à l’interférence, Nous vous recommandons toutefois de :

• Utiliser un câble 2 conducteurs blindé (type SYT2 ou équivalent) ;
• Relier le blindage à la terre côté compteur ;
• Limiter la longueur du câble (sauf si une passerelle RS485 est utilisée).

Intégrer la passerelle dans une armoire dédiée

Pour assurer une installation durable, installez la passerelle dans un coffret ou une armoire électrique ventilée.

En outre, évitez les zones humides ou les sources de chaleur directe.

Enfin, privilégiez un rail DIN pour la fixation et l’accessibilité.

Anticiper l’intégration logicielle

Si la passerelle envoie les données via Modbus, vous devez :

• Attribuer une adresse Modbus unique à chaque passerelle ;
• Configurer les paramètres séries (baudrate, parité, bits) selon le logiciel ou automate utilisé ;
• Vérifier les registres Modbus documentés dans la notice de la passerelle.

Un logiciel de supervision mal configuré ne reconnaît pas la passerelle, même si celle-ci fonctionne parfaitement. En outre, une liaison TIC mal réalisée peut entraîner des pertes de données, des incompatibilités logicielles.

Quelles que soient la taille de votre site et la nature de votre activité, appliquer ces recommandations vous permet d’assurer un fonctionnement optimal de votre installation, de limiter les diagnostics terrain et de garantir une qualité de service constante à long terme.
