Automate serveur Web Niagara 4 – EDGE10

REF : EDGE-10-E
Tridium

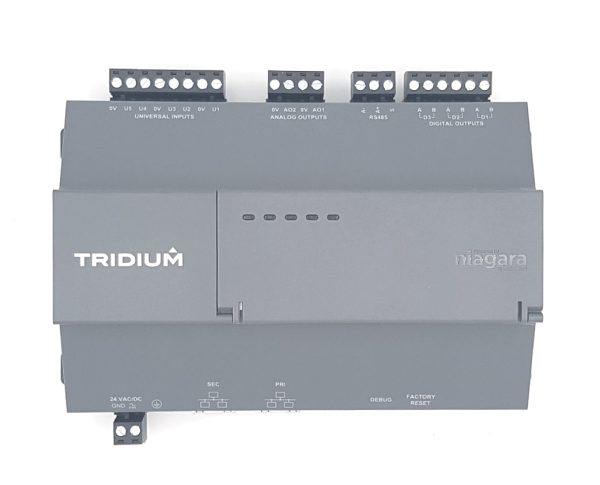

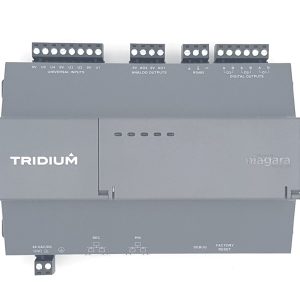

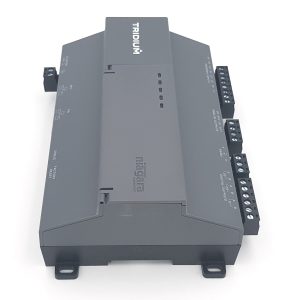

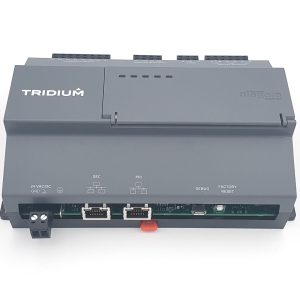

Le EDGE10 est un automate serveur Web exécutant le Framework Niagara 4 de TRIDIUM.

Le Edge10 dispose de 10 entrées-sorties et de bonnes capacités de communication en embarquant les protocoles ouverts du bâtiment les plus courants (BACnet, Modbus et SNMP)

Deux niveaux de remises supplémentaires pour toute commande >10 et >100 unités

Le EDGE 10 de TRIDIUM dispose de 10 entrées-sorties :

  • 5UI – Entrées Universelles
  • 3AO – Sorties Analogiques
  • 2DO – Sorties Digitales

La programmation du Framework Niagara nécessite l’obtention du diplôme TCP (Tridium Certification Program)

1 327,76€

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

1 en stock

Le Edge10 est un contrôleur spécialement conçu pour l’Internet des Objets (IoT : Internet of Things) et la connexion à des équipements et systèmes communicants.

Le EDGE10 embarque le Framework® Niagara4 de Tridium, permettant l’intégration, le contrôle et la supervision des installations techniques d’un bâtiment. Il est plastronnable et possède un port série et 2 ports IP pour rependre l’ensemble des réseaux. La supervision embarquée est Full HTML5 afin de s’affranchir de l’utilisation de plugin JAVA.

Le Edge10 réalise l’acquisition de données multi protocoles, l’automatisme et la supervision de tout type d’installation avec une seule et même plateforme : Niagara. Ils s’inscrivent dans une architecture totalement distribuée en assurant la gestion complète des équipements terrains qui leurs sont remontés.

Idéal pour la télégestion de parcs immobilier constitués de nombreux petits sites.

Nombre de points de communication : 50 (en plus des 10 entrées-sorties de l’automate)

Nombre d’équipements max. connecté : 3

Configuration technique
Processeur :

NXP iMX6 SoloX2 ARM® Cortex-A9/M4
SDRAM 512MB DDR
Mémoire Flash eMMC : 1GB utilisateur + 1GB système
Mini-USB pour debug et dip-switch pour restauration

Protocoles application :

Modbus-IP Maitre/esclave, Modbus-RS485 Maitre, BACnet IP/MSTP, SNMP

Interface de communication :

– 2 ports Ethernet – 10/100Mb (daisy chained ou 2 ports isolés)
– 1 port isolé RS485 (connecteur débrochable 3 bornes)

Modules d’entrées-sorties montés en Rail Din :

– 2x IO-R-34 (points non comptabilisés dans la licence)
– 4x IO-R-16 (points non comptabilisés dans la licence)
– 1x IO-R-34 + 2x IO-R-16 (points non comptabilisés dans la licence)
– En communication sur bus (BACnet ou Modbus)

Châssis :

Construction : coque plastique
Montage en armoire électrique intérieure seulement
Refroidissement : par convection d’air interne

Alimentation JACE :

24 VAC/DC

Environnement
Dimensions (avec borniers) :

162 x 135 x 61 mm

Framework & OS :

Niagara Framework 4.7 ou + Deterministic Runtime Engine

Environnement :

– Plage de température de fonctionnement : -20 à 60°C
– Plage de température de stockage : -40 à 85°C
– Humidité relative : 5 à 95%, sans condensation
– MTBF (durée moyenne de fonctionnement avant défaillance) : 10 ans

Certifications :

CE

Protection :

IP30

Garantie :

24 mois

Entrées universelles
Températures :

NTC 10K Type 3

0-10V DC :

– Précision +/- 2%
– Résistance >5kΩ

Contacts secs :

Libre de potentiel

0-20 mA :

– Avec une résistance de 499Ω
– Précision +/- 2%

Résistances :

0-100kΩ

Sorties analogiques
0-10V DC :

Avec charge max de 4 mA

Sorties digitales
TRIAC :

– NO
– Max. 0.5A, 24V AC

Types d’applications

Chaufferie

Centrale de traitement d’air

Ventilo-convecteur

Pompe à chaleur

Autres installations CVC

Accessoires
TRIDIUM IO-R34 :

Extensions 34 entrées-sorties
(non comptabilisées dans la licence)

TRIDIUM IO-R16 :

Extensions 16 entrées-sorties
(non comptabilisées dans la licence)

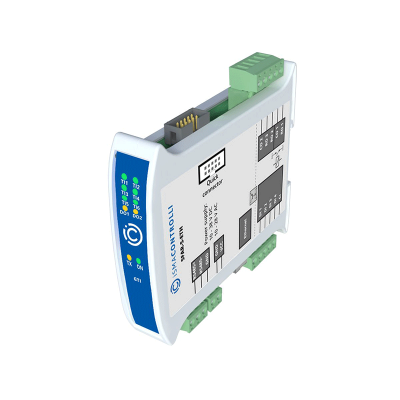

SFAR-S-ETH :

Module Modbus IP/RS485 concentrateur de points jusqu’à 99 registres (comptabilisé comme 1 équipement dans la licence)

iSMA-Mini & iSMA-MIX :

Modules d’entrées-sorties Modbus/BACnet

MetzConnect BTR :

Modules d’entrées-sorties Modbus/BACnet

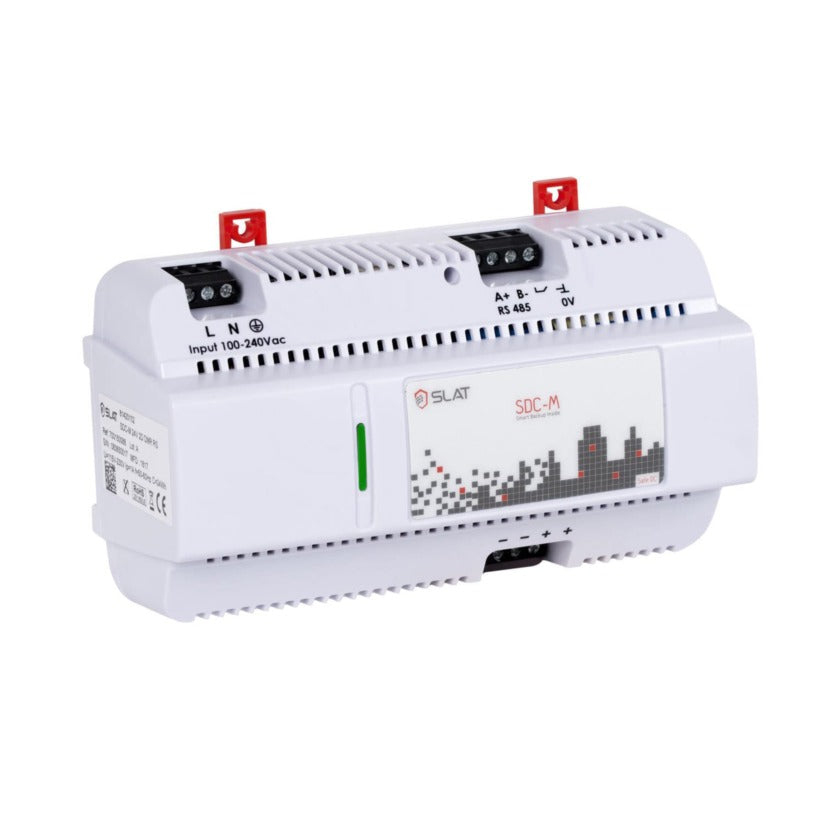

SDC-M 24V 2D DMR RS :

Alimentation 24V DC (30W) secourue sur batterie LI-ON FE
