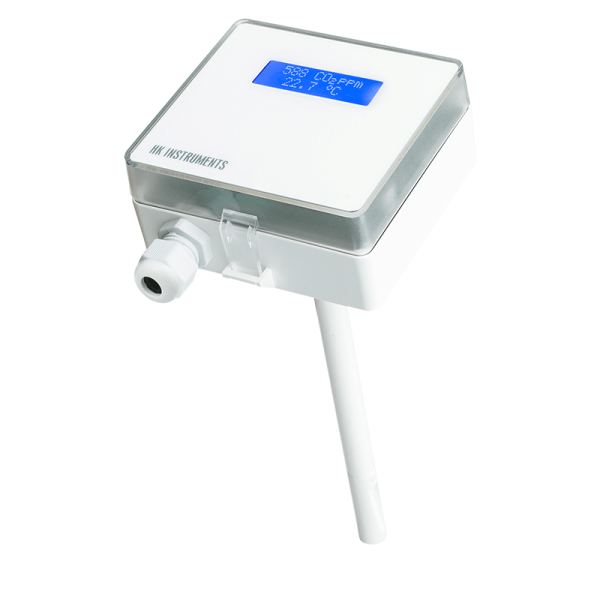

Sonde d’ambiance pour conduit (CO2, température) – CDT-MOD-2000-DUCT-D

REF : CDT-MOD-2000-Duct-D
HK INSTRUMENTS

Le CDT-MOD-2000-DUCT-D permet de suivre et contrôler la concentration en CO2 de l’air entrant et sortant d’un système de ventilation. Les appareils de la série CDT2000-DC DUCT peuvent également être utilisés dans les applications où une source de dioxyde de carbone est constamment présente (par exemple les hôpitaux et les serres).

  • Concentration en CO2
  • Température

Garantie : 5 ans

Ce modèle existe avec option écran et/ou communication Modbus.

333,01416,18

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis
  • Précision du CDT-MOD-2000-DUCT-D : CO2 : ±40 ppm + 3 % de la valeur mesurée, modèle DC : 75 ppm ou 10 % de la valeur mesurée (la plus grande des deux valeurs) Température : <0,5 °C
  • Unités de mesure : ppm, °C
  • Alimentation : 24 V CC/V CA ±10 %
  • Signal de sortie 1 : 0/2…5/10 V (linéaire en CO2)
  • Signal de sortie 2 : 0/2…5/10 V (linéaire en Temp)
  • Signal de sortie optionnel 3 : 4…20 mA (linéaire en CO2) (Modèle A)
  • Signal de sortie optionnel 4 : 4…20 mA (linéaire en Temp) (Modèle A)
  • Température de fonctionnement : 0…+50 °C
  • Indice de protection : IP54
  • Bride de montage
  • Écran rétroéclairé

Le CDT-MOD-2000-DUCT-D combine les mesures de la concentration en CO2, de température et d’humidité relative (en option) en un appareil convivial doté d’un écran tactile. Il permet une installation et un réglage faciles, offre une grande variété de choix de modèles ainsi que divers signaux de sortie configurables séparément pour chaque paramètre de mesure. Le CDT-MOD-2000-DUCT-D utilise le principe de mesure NDIR, la norme dans le secteur, avec l’auto-étalonnage ABC logic™ pour mesurer les taux de CO2.

Variantes :

  • D : écran
  • rH : Capteur d’humidité relative
  • 1R : Avec relais
Spécificités techniques
Modèle :

CDT-MOD-2000-DUCT
– Transmetteur de dioxyde de carbone
– Communication Modbus
– Montage sur conduit
– Écran en option

Plage de mesure :

CO2 : 400 -2000ppm
Température : 0…50°C

Précision  :

CO2 : ±40 ppm + 3 % de la valeur mesurée, modèle DC : 75 ppm ou 10 % de la valeur mesurée (la plus grande des deux valeurs)
Température : <0,5 °C

Unités de mesure :

ppm, °C

Compatibilité des fluides  :

Air sec ou gaz non agressifs

Éléments de mesure :

Capteur de température NTC10K, capteur de CO2 basé sur le principe d’absorption par infrarouge non dispersif (NDIR)

Alimentation :

24 V CC/V CA ±10 %

Consommation de courant :

max 230 mA (à 24 V) + 10 mA pour chaque voltage sortie

Protocole :

MODBUS sur ligne série

Mode de transmission :

RTU

Interface  :

RS485

Format d'octet (11 bits) en mode RTU :

Système de codage binaire 8 bits

Bits par octet :

1 bit de démarrage
8 bits de données, le bit le moins significatif envoyé premier
1 bit pour la parité
Bit d’arrêt 1

Débit en bauds :

Sélectionnable dans la configuration

Adresse Modbus :

1−247 adresses sélectionnables dans le menu de configuration

Signal de sortie 1 :

0/2…10 V ou 4…20 mA (linéaire en CO2)

Signal de sortie 2 :

0/2…10 V ou 4…20 mA (linéaire en Temp)

Sortie de relais optionnelle :

Potentiel libre SPDT 250 V CA, 6 A / 30 V CC, 6 A avec point de commutation et hystérésis ajustables

Température de fonctionnement :

0…+50 °C

Température de stockage :

-20…70°C

Humidité relative :

0 à 95% RH sans condensation

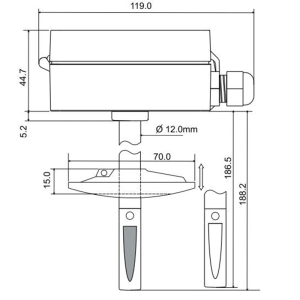

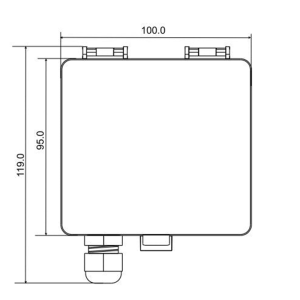

Dimensions :

Boitier : 119 x 95,5 x 45 mm
Sonde : L 186 mm, Ø : 12 mm

Matériau :

ABS

Écran :

– D : avec écran
– : sans écran

Indice de protection  :

IP20

Étalonnage :

Deux canaux, pour les espaces occupés en permanence

Montage :

Canalisation (conduits)
Avec bride réglable 40…155 mm
